Equipo de Mina de Carbón Tipo Máscara Soporte Hidráulico Estructura Estable Soporte de Techo de Carbón Tipo Máscara Soporte Hidráulico

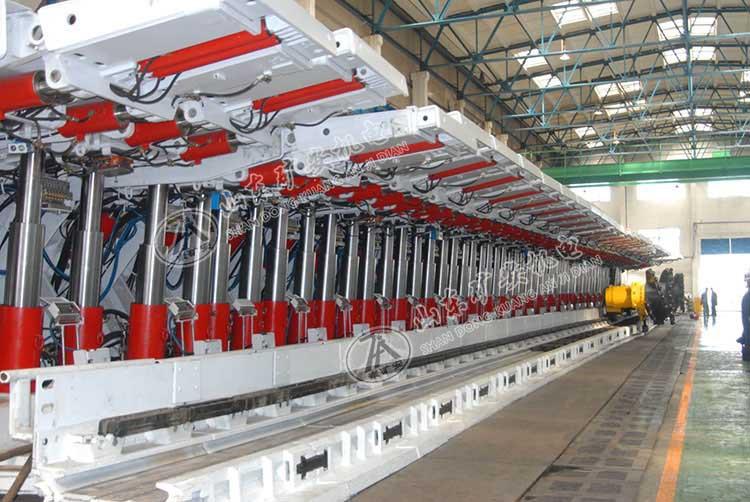

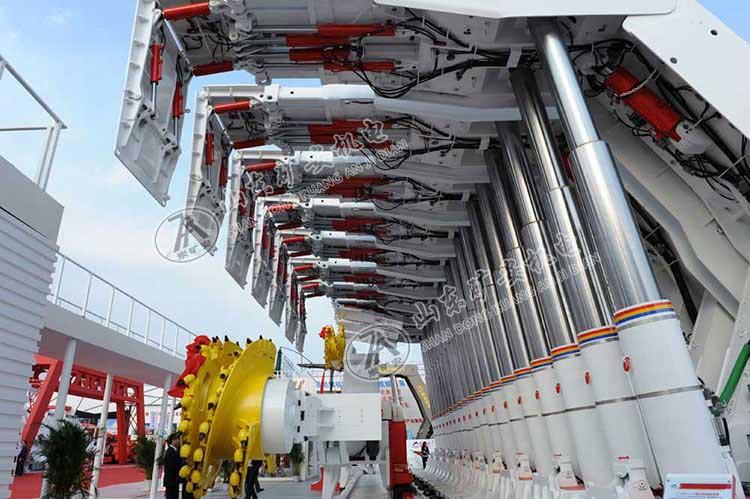

El soporte hidráulico de soporte y escudo es un soporte desarrollado a partir del soporte de soporte y escudo. Se puede utilizar en techos rotos, techos de estabilidad media, techos estables y techos blandos. El soporte de soporte y escudo se utiliza principalmente como soporte y también tiene una función de blindaje.

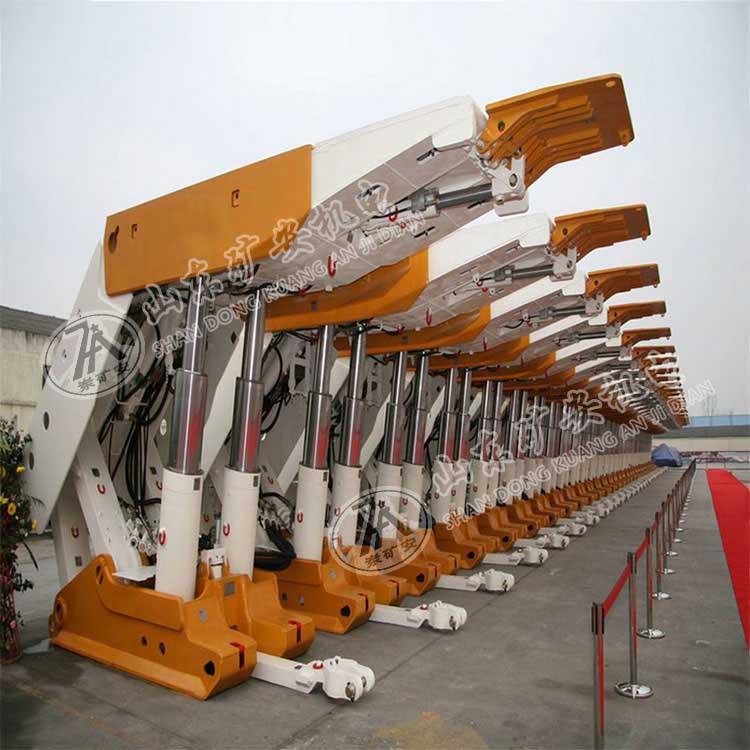

El soporte de tipo escudo consta de seis estructuras principales: veta de carbón, extremo frontal de la viga superior, viga superior, viga de escudo, base y pilar. La parte trasera de la base está articulada con las bielas delantera y trasera, y el extremo delantero está soldado con placas de oreja para la instalación de gatos de empuje. El otro extremo del gato de empuje está conectado al transportador de la cara de trabajo. La corredera de empuje y el movimiento del bastidor se realizan mediante la extensión y contracción del gato de empuje.

(1) Gran capacidad de soporte, buen estado de tensión de la viga superior y fuerte rendimiento de corte superior.

(2) Tiene una viga protectora que puede separar efectivamente el área de trabajo y el área de desecho para evitar que las personas ingresen con desechos de roca.

(3) El soporte tiene buena estabilidad y un gran espacio de trabajo, lo que es conveniente para la ventilación y los peatones.

(4) La estructura es relativamente compleja, requiere una gran cantidad de acero y tiene un coste elevado.

Modelo del producto Altura de soporte m Resistencia de trabajo KN Fuerza de soporte MPa Presión específica de la placa inferior MPa Paso de empuje mm

ZY2800/13/28 1,3-2,8 2800 0,68-0,76 1,1-1,8 700

ZY3800/16/32 1,6-3,2 3800 0,65 1,4 700

ZY4000/13/28 1,3-2,8 4000 0,58-0,67 1,57-2,35 700

ZY5000/13/27 1,3-2,7 5000 0,77-0,85 0,9-1,8 700

ZY6700/20/40 2,0-4,0 6700 1,06-1,09 1,6-2,85 900

ZY9000/24/50 2,4-5,0 9000 1,08-1,1 1,6-2,8 900
