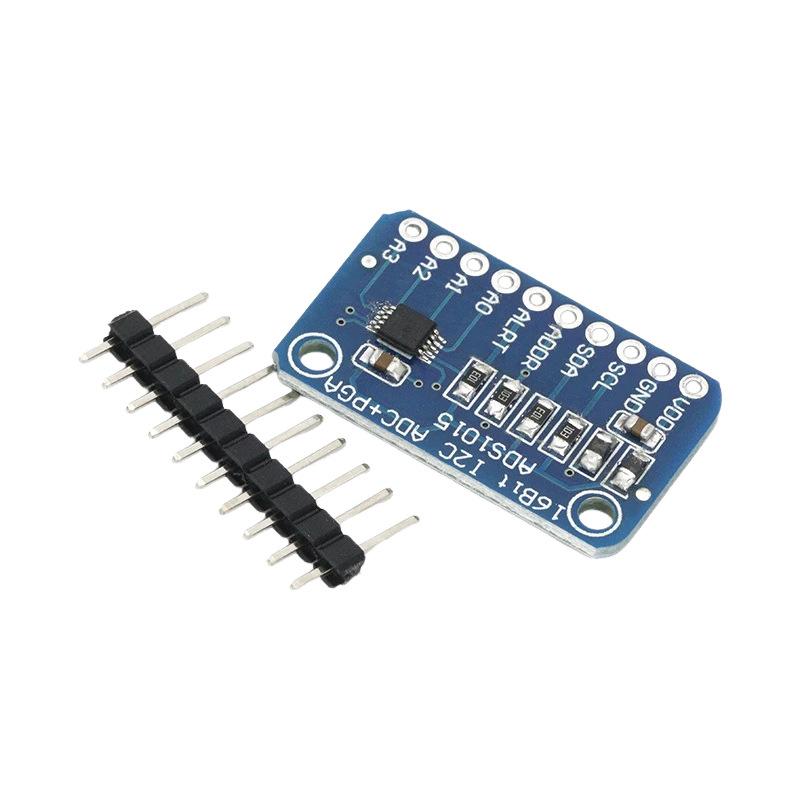

Módulo de desarrollo de convertidor analógico-digital ADC ultrapequeño de 12 bits ADS1015

Para microcontroladores sin convertidor analógico-digital o cuando se requiere un ADC de mayor precisión, el ADS1015 ofrece una precisión de 12 bits a 3300 muestras/segundo mediante I₂C. El chip puede configurarse con 4 canales de entrada de extremo único o dos canales diferenciales. Como ventaja adicional, incluye un amplificador de ganancia programable, de hasta x16, para amplificar señales simples/diferenciales más pequeñas a todo el rango. Nos gusta este ADC porque puede funcionar con voltajes de 2 V a 5 V de potencia/lógica, mide un amplio rango de señales y es muy fácil de usar. Es un excelente convertidor de 12 bits de propósito general.

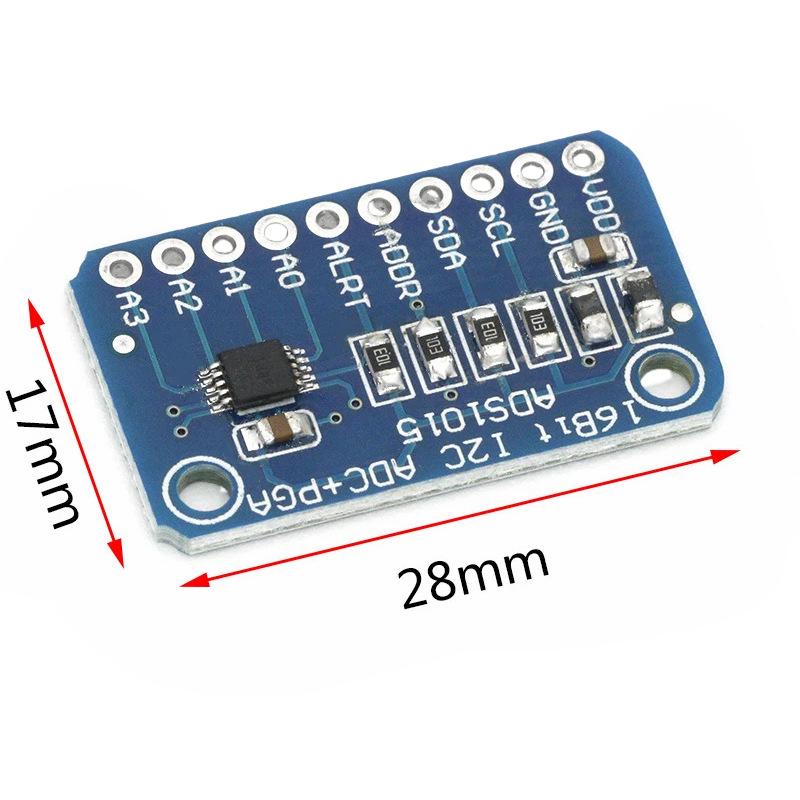

El chip es bastante pequeño, por lo que viene en una placa de expansión con ferritas para mantener el AVDD y el AGND en silencio. La interfaz se realiza mediante I₂C. La dirección se puede cambiar a una de cuatro opciones (consulte la tabla 5 de la hoja de datos), lo que permite conectar hasta cuatro ADS1015 a un solo bus I₂C de 2 cables para 16 entradas de un solo extremo.

 Enlace: https://pan.baidu.com/s/1BdTRCuGmgcaWEnOXb5N_YQ Contraseña: 7k57
