Plantilla de receptor de audio Bluetooth estéreo inalámbrico altavoz amplificador modificación DIY módulo Bluetooth 4.0
110 días
$5.770 pedido mín (200 uds)
Proveedor 4.5
Cantidad
Producto seleccionado
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Marca
Tomorrow micro
Número de lote
DIY Bluetooth module 4.0
Marca
Tomorrow micro
Número de lote
DIY Bluetooth module 4.0
Marca
Tomorrow micro
Número de lote
DIY Bluetooth module 4.0
Detalles del producto
El texto en las imágenes se puede traducir
Los colores de los capacitores y las resistencias se entregan aleatoriamente. Se pueden usar de la misma manera y no se afectarán entre sí.

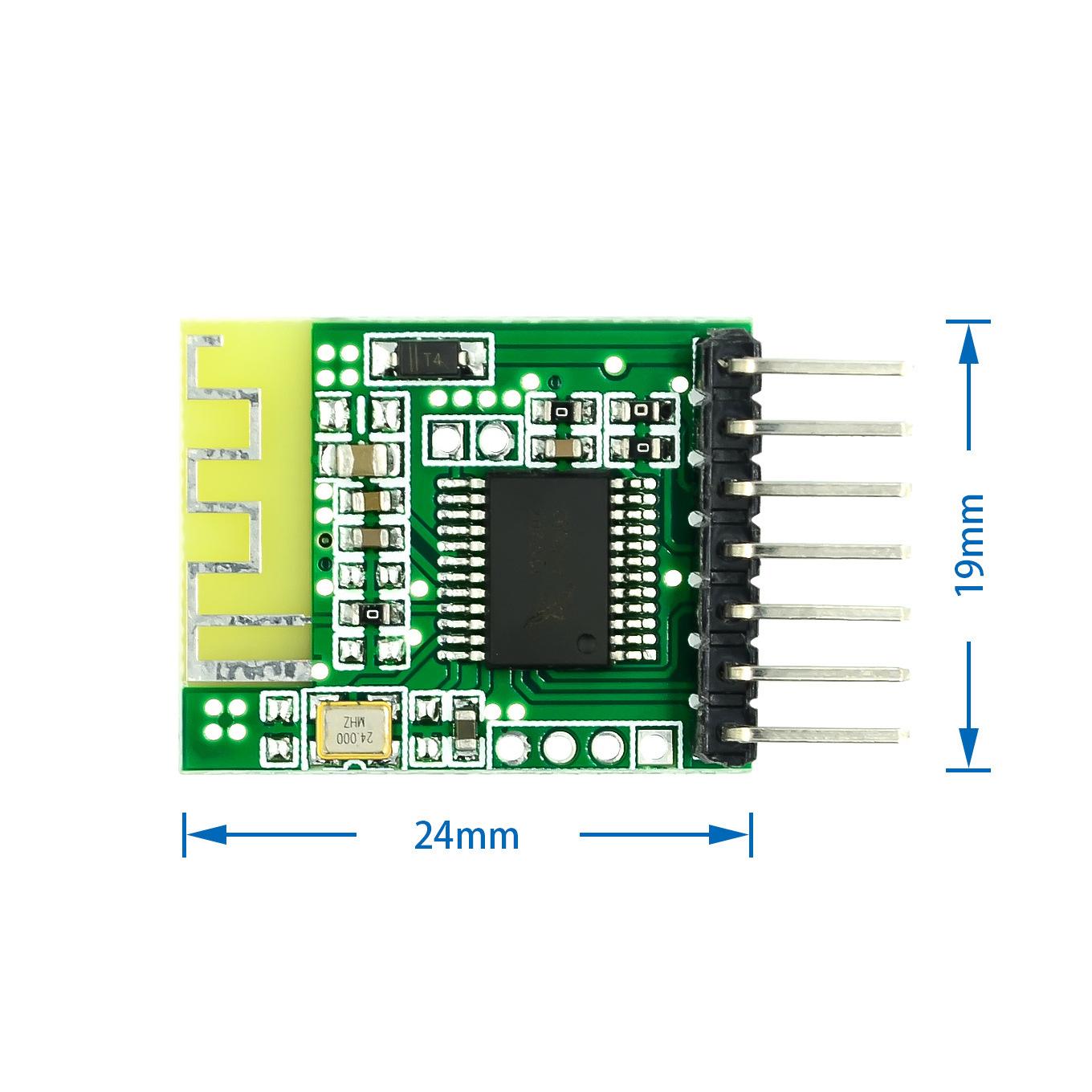

El módulo tiene salida estéreo, antena Bluetooth integrada, estructura simple, voltaje de alimentación de 5V y función de conexión Bluetooth añadida al altavoz activo. La interfaz de salida de 7 pines es un orificio pasante de paso de 2.54, y la interfaz de salida de 7 pines es: + alimentación, tierra, canal izquierdo, canal derecho, silencio, indicador de estado LED y puerto reservado. Entre ellos, el puerto de estado LED se conecta a tierra con una resistencia externa de 100 ohmios en serie. Parpadea rápidamente cuando Bluetooth no está conectado y parpadea lentamente después de que Bluetooth se conecta correctamente. El volumen es: 30mm X 20mm X 3mm.
Se recomienda descargar el manual de instrucciones antes de soldar.
Descarga de datos Bluetooth de 3.7V: http://pan.baidu.com/s/1kVzDZ99
Descarga de datos Bluetooth de 5V:http://pan.baidu.com/s/1mhD8PnU

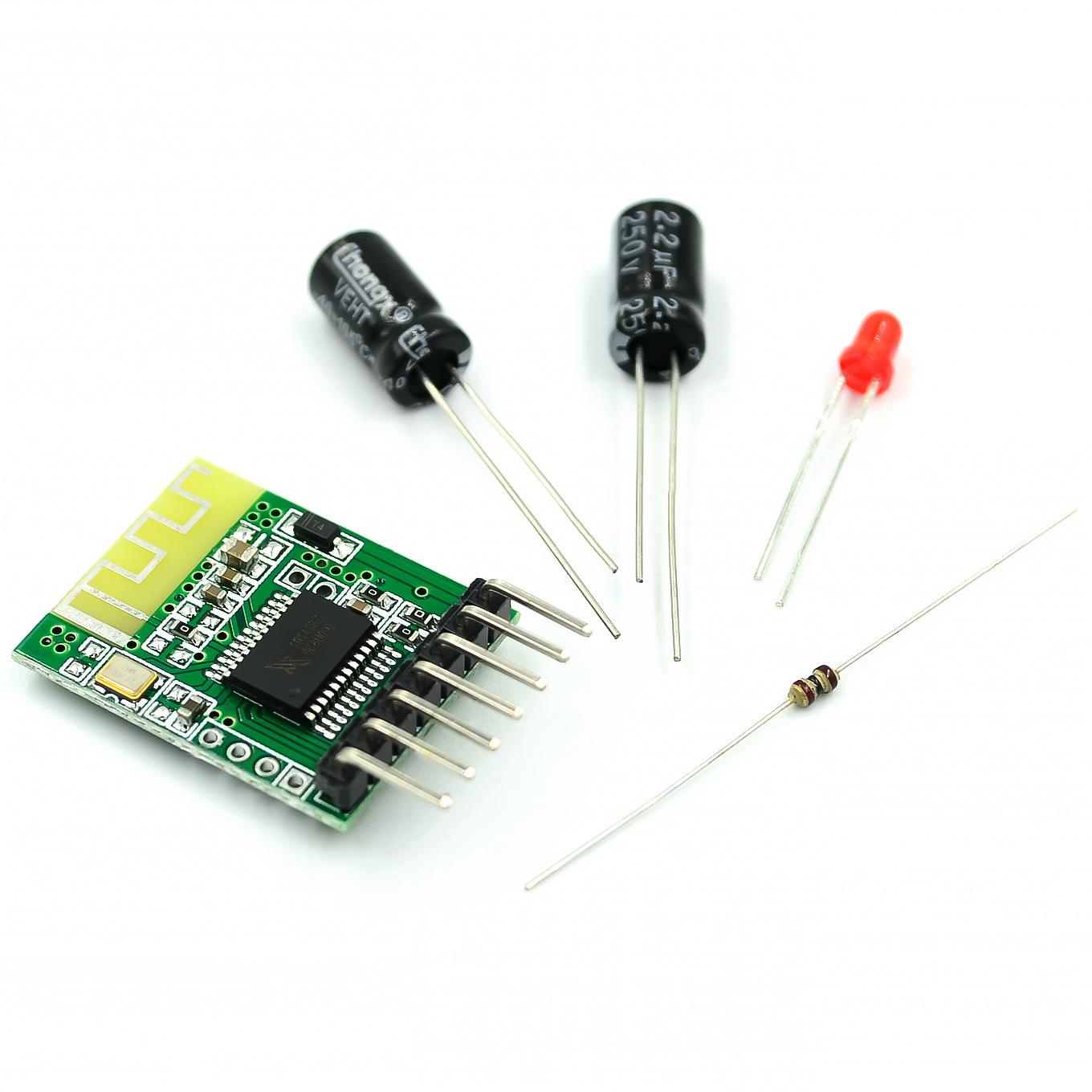

Lista de envío:
1 placa madre Bluetooth
2 condensadores electrolíticos
LED 2
Resistencia 1
