El torno común CW61125 cw62125 es un torno horizontal que puede procesar varios tipos de piezas de trabajo como ejes, discos, anillos, etc. en diversos procesos. Se utiliza a menudo para procesar las superficies giratorias internas y externas, las caras de extremo y varias roscas internas y externas de las piezas de trabajo. Con las herramientas y accesorios correspondientes, también puede realizar taladrado, escariado, roscado y moleteado. El torno común es un tipo de torno muy utilizado, que representa alrededor del 65% del número total de tornos. Debido a que su husillo está colocado horizontalmente, se le llama torno horizontal.
El torno general CNC CW61100 de Shandong Qinghua tiene sus usos. Se utiliza principalmente para tornear el círculo exterior, el agujero interior, la cara del extremo, el cono, el ranurado y la rosca métrica, la rosca de paso diametral y otros procesos de torneado de diversas piezas giratorias. Además, también se puede utilizar para taladrado, escariado, mandrinado, refrentado, moleteado, ranurado de aceite y otros procesos. El torno general CNC CW61100 de Shandong Qinghua también es adecuado para cortar diversos metales ferrosos y no ferrosos con herramientas de carburo y es adecuado para producción de pieza única y de lotes pequeños y medianos.

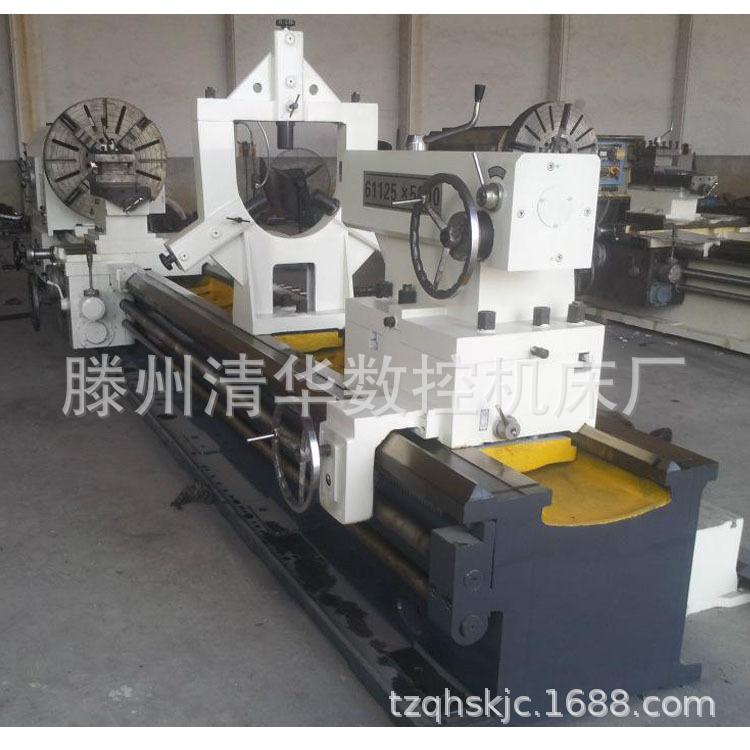

Los componentes principales del torno convencional Tsinghua CNC CW61100 son: cabezal, caja de avances, delantal, portaherramientas, contrapunto, husillo de avance, barra de avance y bancada.
Tiene especificaciones de procesamiento, precisión, rigidez, bajo ruido y operación conveniente; el riel guía de la bancada se templa por frecuencia media y se rectifica con precisión, con retención de precisión y adecuado para cortar con aleaciones duras, logrando alta eficiencia de producción.
I. Descripción general

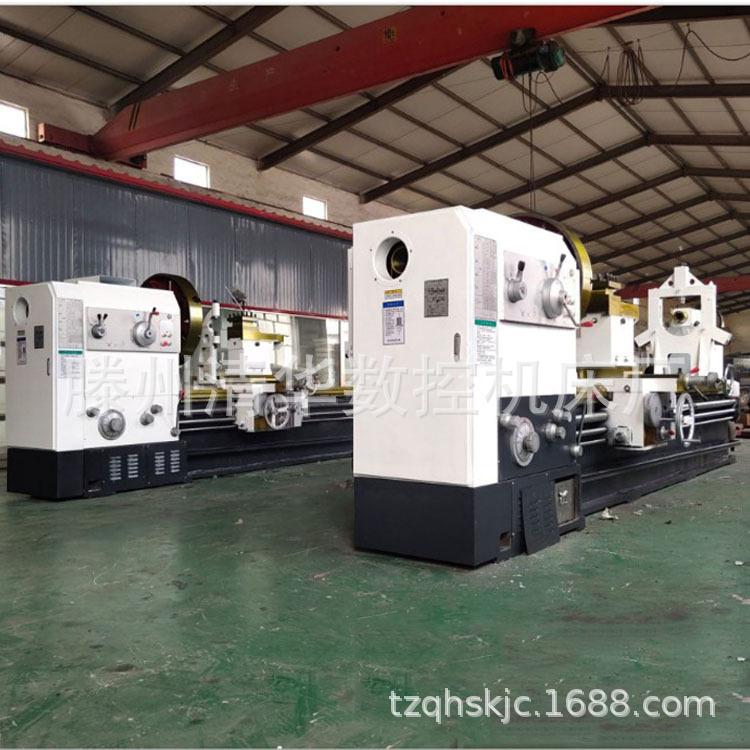

El torno horizontal CW61125B es producido por Tsinghua CNC. Este torno es adecuado para cortar piezas de maquinaria pesada con diámetros más grandes, como bridas grandes, ejes y tuberías pesados, varias válvulas, accesorios de turbina, etc. Se utiliza en energía eólica, textil, aviación, caucho, moldes, piezas de automóviles y procesamiento como rotores de turbina, correas, generadores, rotores de turbina, husillos de máquina, cabrestantes y otras industrias de fabricación mecánica.
2. Características de rendimiento del torno
La potencia, la rigidez y el rango de velocidad del husillo de este torno son ideales para el corte. Puede tornear caras frontales, círculos externos, agujeros internos y diversas roscas métricas, imperiales, modulares y diametrales, además de realizar taladrado, trepanado, mandrinado y otros procesos.
El frenado y el avance y retroceso del eje principal se controlan hidráulicamente. El frenado es fiable y la velocidad se puede ajustar pulsando un botón sin detener la máquina.
◆La caja del cabezal está lubricada con aceite a presión y hay varios rangos de velocidad del husillo para que los usuarios elijan.
◆Hay un mecanismo de seguridad dentro de la caja deslizante para evitar que el torno se dañe debido a una sobrecarga.
El portaherramientas superior permite mecanizar conos cortos, y la combinación de avance longitudinal y del portaherramientas superior permite mecanizar conos largos. Los rieles guía de la bancada están endurecidos superficialmente para prolongar su vida útil.
◆Las manijas de operación del torno están centralizadas y son fáciles de usar.
El procedimiento de aceptación se divide en preaceptación y aceptación final
Preaceptación
La pre-aceptación se lleva a cabo en el fabricante. Después de recibir la notificación del fabricante, el usuario envía a alguien al fabricante para realizar la pre-aceptación de la máquina herramienta. El estándar de pre-aceptación está de acuerdo con los requisitos de aceptación del fabricante. Una vez que la aceptación es calificada y ambas partes firman, el torno puede ser enviado.
Aceptación final
La aceptación final se lleva a cabo en la fábrica del usuario después de que el torno se instala y ajusta. Una vez que la aceptación final es calificada, ambas partes firman y la máquina se entrega al usuario para su uso.
|
Especificaciones y modelos |
|
CW61125 |
|
Diámetro de rotación en la cama |
mm |
1250 |
|
Diámetro de rotación del portaherramientas |
mm |
1400 |
|
Longitud de la pieza de trabajo |
mm |
1500, 3000, 4000, 5000-15000 |
|
Diámetro de rotación interior de la ranura del sillín/ancho efectivo |
mm |
1300/310 |
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
φ104; D11 (serie B) φ130; D11 (serie C) |
|
Cono frontal y cono superior de orificio pasante de husillo |
mm |
φ120 (serie B) φ140 (serie C) Morse n.° 5 |
|
Serie y rango de velocidades del husillo |
r/min |
18 tipos 4.8-640 |
|
Magnitud y rango de avance longitudinal |
mm/r |
64 especies 0,05-24,3 |
|
Rango 1:1 |
mm/r |
0,1-1,52 |
|
Rango 16:1 ventas directas universal cw61125 torno horizontal extendido precio 61125 accesorios para torno |
mm/r |
1.6-24.3 |
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
|
Relación entre la alimentación transversal y la alimentación longitudinal |
|
1/2 |
|
Velocidad de movimiento rápido de la silla de montar |
mm/min |
4000 |
|
Paso de tornillo de máquina herramienta |
mm |
12 (métrico) 1/2" (imperial) |
|
Número y rango de tipos de roscas métricas |
mm |
50 tipos 1-240 (14 tipos de roscas no estándar) |
|
Número y rango de roscas en pulgadas |
|
26 tipos 14-1 tpi |
|
Número y rango de subprocesos del módulo |
mm |
53 tipos 0,5-120 |
|
Número y rango de roscas de paso de diámetro |
|
24 tipos 28-1 DP |
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
500 |
|
Carrera de apoyo de la herramienta superior |
mm |
200 |
|
Recorrido del manguito del contrapunto |
mm |
250 |
|
Cono de manguito de contrapunto |
|
Mohs n.° 5 |
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
600RC52 |
|
potencia del motor principal |
kilovatios |
11 o 15 |
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
Potencia del motor de la bomba de enfriamiento |
o |
90 |
|
Ancho de la máquina × alto / ancho del embalaje × alto |
mm |
1550×1630/ |
|
Longitud de la máquina/longitud de la caja de embalaje |
|
|
|
Longitud de la pieza de trabajo |
|
|
|
750 |
mm |
|
|
1500 |
mm |
3700/3900 |
|
2000 |
mm |
|
|
3000 |
mm |
5250/5400 |
|
4000 |
mm |
6250/6450 |
|
5000 |
mm |
7250/7630 |
|
Peso neto de la máquina herramienta |
|
|
|
Longitud de la pieza de trabajo ventas directas universal cw61125 torno horizontal extendido precio 61125 fabricante de piezas de torno? 6? 7 |
|
|
|
750 |
mm |
|
|
1500 |
mm |
5500/6350 |
|
2000 |
mm |
|
|
3000 |
mm |
6100/7250 |
|
4000 |
mm |
6700/8150 |
|
5000 |
mm |
7500/9200 |
|
ancho de la cama |
mm |
600 |
|
soporte de carga |
kilogramo |
2000 |
