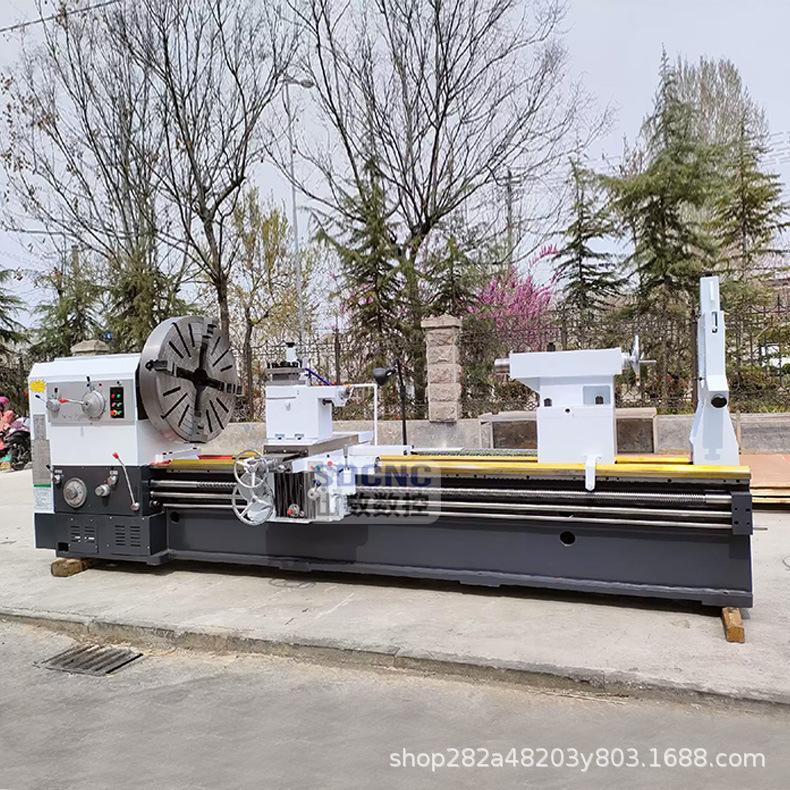

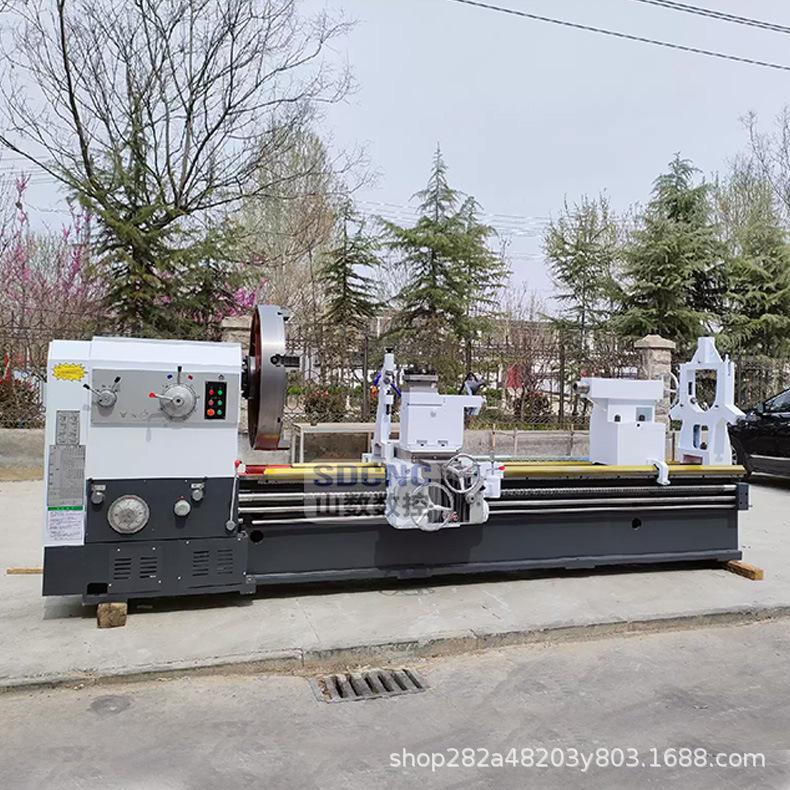

Torno general CW61100, torno horizontal de servicio pesado, torno de silla de montar tipo piso para corte de metal 61100
Cantidad
|
pisoGran diámetro de giro |
mm |
1000 |
|
Diámetro máximo de rotación del portaherramientas |
mm |
680 |
|
Longitud máxima de la pieza de trabajo |
mm |
1500-20000 |
|
Diámetro de rotación interior de la ranura del sillín/ancho efectivo |
mm |
1200/310 |
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
φ105;D11 |
|
El cono frontal y la punta cónica del husillo pasante |
mm |
φ120 Mohs No. 5 |
|
Serie y rango de velocidades del husillo |
r/min |
18 tipos 5.4-720 |
|
Magnitud y rango de avance longitudinal |
mm/r |
64 especies 0,06-24,3 |
|
Rango 1:1 |
mm/r |
0,1-1,52 |
|
Rango 16:1 |
mm/r |
1.6-24.3 |
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
|
Relación entre la alimentación transversal y la alimentación longitudinal |
|
1/2 |
|
Velocidad de movimiento rápido de la silla de montar |
mm/min |
4000 |
|
Paso de tornillo de máquina herramienta |
mm |
12 (métrico) 1/2" (imperial) |
|
Número y rango de tipos de roscas métricas |
mm |
50 tipos 1-240 |
|
Número y rango de roscas en pulgadas |
|
26 tipos 14-1 tpi |
|
Número y rango de subprocesos del módulo |
mm |
53 tipos 0,5-120 |
|
Número y rango de roscas de paso de diámetro |
|
24 tipos 28-1 DP |
|
Gran recorrido horizontal del poste de herramientas inferior |
mm |
500 |
|
Recorrido máximo del poste de herramienta superior |
mm |
200 |
|
Recorrido del manguito del contrapunto |
mm |
250 |
|
Cono de manguito de contrapunto |
|
Mohs n.° 5 |
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
600RC52 |
|
potencia del motor principal |
kilovatios |
15/11 |
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
Potencia del motor de la bomba de enfriamiento |
o |
90 |
|
Ancho de la máquina × alto / ancho del embalaje × alto |
mm |
1550×1630/ |
|
Longitud de la máquina/longitud de la caja de embalaje |
|
|
|
Longitud máxima de la pieza de trabajo |
|
|
|
750 |
mm |
|
|
1500 |
mm |
3700/4150 |
|
2000 |
mm |
|
|
3000 |
mm |
5250/5650 |
|
4000 |
mm |
6250/6650 |
|
5000 |
mm |
7250/8050 |
|
Peso neto de la máquina herramienta |
|
|
|
Longitud máxima de la pieza de trabajo |
|
|
|
750 |
mm |
|
|
1500 |
mm |
4900/6000 |
|
2000 |
mm |
|
|
3000 |
mm |
5500/6900 |
|
4000 |
mm |
6100/8000 |
|
5000 |
mm |
6900/9000 |
|
ancho de la cama |
mm |
600 |
|
Gran capacidad de carga |
kilogramo |
2000 |
