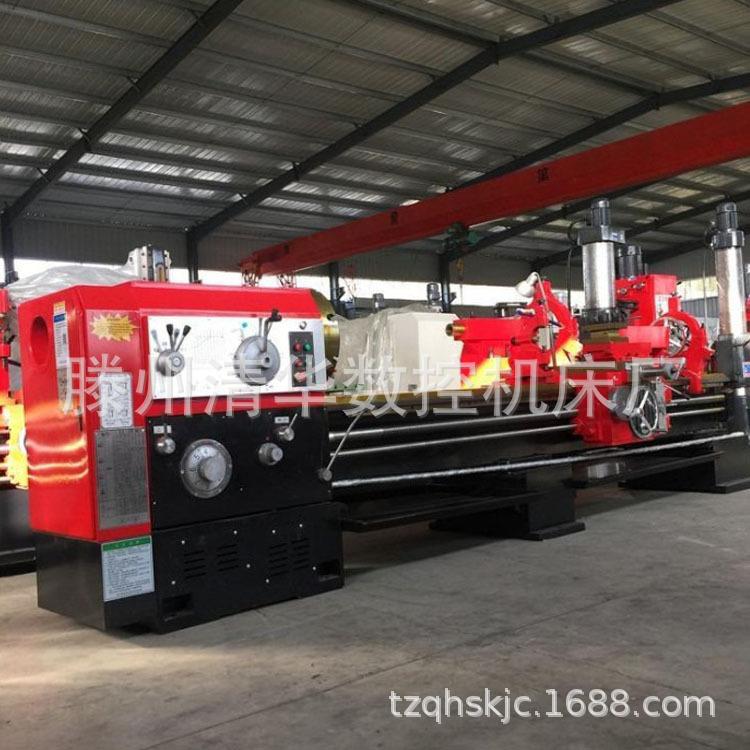

Suministro de Torno Horizontal Pesado Estándar Cw61100*3000 con Agujero Grande para Corte Pesado Torno Grande Cw61125
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
uno. El propósito principal
Este producto ofrece una alta precisión de mecanizado y es adecuado para tornear superficies cilíndricas internas y externas, superficies cónicas y otras piezas giratorias. Puede procesar diversas roscas métricas, imperiales, de paso modular y diametral de uso común, así como trazar ranuras de lubricación y chaveteros.
dos. Propiedades estructurales
Estructura de la máquina herramienta:
1.La cama adopta una estructura de fundición integral, con una disposición razonable de nervaduras internas, rigidez y rieles guía. Al adoptar tecnología de temple y rectificado de frecuencia media, la máquina herramienta es rígida, con precisión estable y puede realizar cortes.
Pegado de rieles de sillín'TSF'Cinturón suave de material resistente al desgaste.
2.El soporte de herramienta superior se puede utilizar para mecanizar superficies cilíndricas únicamente, y también se puede utilizar junto con el avance longitudinal para mecanizar superficies cónicas largas.
3.Material y proceso de piezas grandes: el cabezal, la bancada, la paleta y el contrapunto de la máquina herramienta sonHT250Hierro fundido resistente al desgaste de aleación; Tecnología de procesamiento de piezas: recocido en horno calienteadesbasteaAlivio del estrés por vibraciónaSe requiere un mecanizado fino (rectificado) para garantizar la precisión de funcionamiento a largo plazo de la máquina herramienta; los rieles guía deslizantes no pueden tener defectos graves como poros, agujeros de arena, contracción, etc.
4.Modo de control: La máquina herramienta es impulsada por un motor asíncrono trifásico y funciona suavemente; la corredera está equipada con una estructura de movimiento rápido y se opera intuitivamente con una sola manija; el usuario puede elegir control hidráulico o control mecánico manual para la dirección de avance y retroceso del husillo y el freno.
Nota:1m--18mPuede producir
|
CW61（2）100B |
||
|
Diámetro de rotación en la cama |
mm |
1000 |
|
Diámetro de rotación del portaherramientas |
mm |
680 |
|
Longitud de la pieza de trabajo |
mm |
1500,3000, |
|
Diámetro de rotación interna de la ranura del sillín/ancho efectivo |
mm |
1200/310 |
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
φ104；D11(Bserie)φ130；D11(Cserie) |
|
Cono frontal y cono superior de orificio pasante de husillo |
mm |
φ120(Bserie)φ140(CSerie) Mohs5Número |
|
Serie y rango de velocidades del husillo |
r/min |
18amable5.4-720 |
|
Magnitud y rango de avance longitudinal |
mm/r |
64amable0,06-24,3 |
|
alcance1：1 |
mm/r |
0,1-1,52 |
|
alcance16：1 |
mm/r |
1.6-24.3 |
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
|
Relación entre la alimentación transversal y la alimentación longitudinal |
|
1/2 |
|
Velocidad de movimiento rápido de la silla de montar |
mm/min |
4000 |
|
Paso de tornillo de máquina herramienta |
mm |
12(Métrico)1/2"(Imperial) |
|
Número y rango de tipos de roscas métricas |
mm |
50amable1-240 |
|
Número y rango de roscas en pulgadas |
|
26amable14-1 dientes por pulgada |
|
Número y rango de subprocesos del módulo |
mm |
53amable0,5-120 |
|
Número y rango de roscas de paso de diámetro |
|
24amable28-1 PD |
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
500 |
|
Carrera de apoyo de la herramienta superior |
mm |
200 |
|
Recorrido del manguito del contrapunto |
mm |
250 |
|
Cono de manguito de contrapunto |
|
Mohs5Número |
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
600RC52 |
|
potencia del motor principal |
kilovatios |
11o15 |
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
Potencia del motor de la bomba de enfriamiento |
o |
90 |
|
Ancho de la máquina×alto/Ancho de embalaje×alto |
mm |
1550×1630/ |
|
Longitud de la máquina/Longitud de la caja de embalaje |
|
|
|
Longitud de la pieza de trabajo |
|
|
|
750 |
mm |
|
|
1500 |
mm |
3700/4150 |
|
2000 |
mm |
|
|
3000 |
mm |
5250/5650 |
|
4000 |
mm |
6250/6650 |
|
5000 |
mm |
7250/8050 |
|
Peso neto de la máquina herramienta |
|
|
|
Longitud de la pieza de trabajo |
|
|
|
750 |
mm |
|
|
1500 |
mm |
4900/6000 |
|
2000 |
mm |
|
|
3000 |
mm |
5500/6900 |
|
4000 |
mm |
6100/8000 |
|
5000 |
mm |
6900/9000 |
|
ancho de la cama |
mm |
600 |
|
soporte de carga |
kilogramo |
2000 |
Consejos: Las características y precios del producto son solo de referencia. Para más información, llámenos.
