Suministro de torno de rosca para tubos de gran apertura Q1319, torno cónico para tubos CNC QK1319

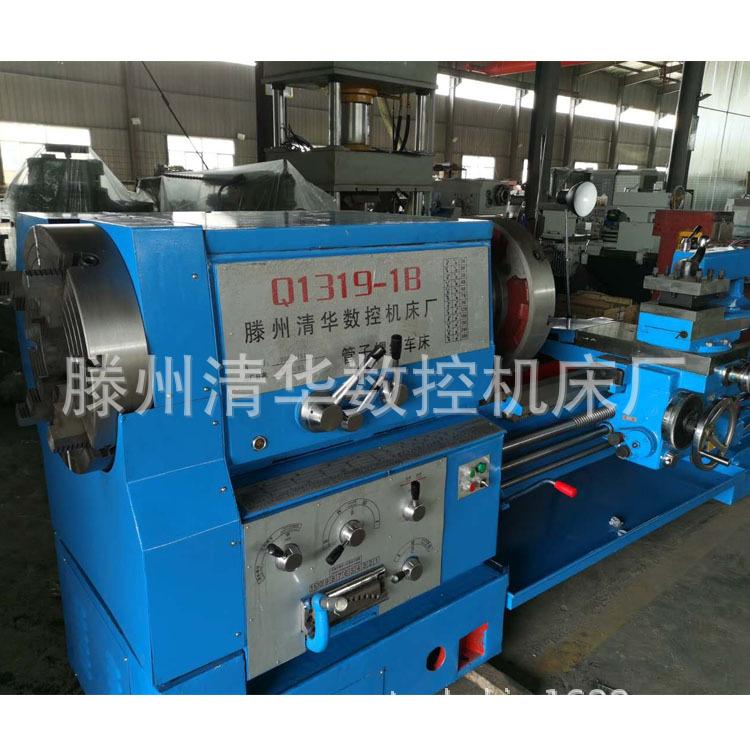

Q1319Torno para roscar tuberíasDescripción detallada:

Esta máquina herramienta está diseñada para ser utilizada en los campos petroleros, geología, minería, industria química, y departamentos de riego y drenaje agrícola de mi país.Q1319Este tipo de torno para roscas de tubería es más económico y conveniente que los tornos ordinarios, y puede completar eficientemente el procesamiento de corte de varias roscas de tubería rectas y cónicas, como uniones de tubería, varillas de conexión, carcasas, tuberías, tuberías de mina, tuberías de bomba de agua, etc. Considerando las necesidades de la geología petrolera, la minería, la industria química y los departamentos de riego y drenaje agrícola, esta máquina herramienta también puede procesar varias roscas imperiales, métricas y de módulo, tornear diversas piezas de eje y disco, y desempeñar el papel de un torno ordinario. Esta máquina herramienta es realmente una máquina herramienta ideal para los departamentos de petróleo, geología, industria química y agricultura.

 característica principal:

1.Puede procesar roscas de tubería de hasta un diámetro de193Roscas para tuberías rectas internas y externas milimétricas y roscas cónicas para tuberías.

2.El torno está equipado con un cono mecanizable.1:5Dispositivo cónico.

3.Se pueden girar roscas métricas e imperiales sin cambiar el engranaje.

4.La caja deslizante está equipada con un gusano de desprendimiento, que puede proteger automáticamente la integridad del mecanismo del torno.

5.Los rieles guía están templados, son resistentes al desgaste y finamente procesados.

6.Tiene gran potencia y es capaz de cortar cargas pesadas.

7.El marco central de pie puede moverse libremente según las necesidades de los usuarios. El marco central está equipado con un mecanismo de sujeción y ajuste de tubo largo, lo que reduce en gran medida la intensidad del trabajo.

8.En la parte delantera y trasera del cabezal hay mandriles de cuatro mordazas que son adecuados para sujetar tubos largos y cortos.

proyecto

Artículo

Q1319

Centro alto

Altura del centro

300 milímetros

Diámetro del orificio del husillo

Diámetro del husillo

200 milímetros

Número de engranajes del husillo

Engranaje del husillo

Adelante12archivos;contrarrestar6archivos12;6 (reverso)

Velocidad del husillo

Velocidad del husillo

Adelante25-250cambiar/punto; contrarrestar32-320cambiar/punto

Procesamiento del diámetro de la rosca de la tubería

Diámetro del corte de la rosca de la tubería

50~190 milímetros

Procesamiento de tipos de rosca en pulgadas

Gama de corte de roscas Whitworth

2~28diente/ (40amable) 2~25 tpi (40 tipos)

Procesamiento de tipos de subprocesos métricos

Gama de corte de roscas métricas

1~14 mm (24amable) 1~14 mm (24 tipos)

Diámetro de procesamiento de piezas generales de eje y disco.

Diámetro del eje y corte del disco

50~600 milímetros

Longitud máxima y conicidad del dispositivo cónico

Longitud máxima de conicidad (conicidad)

450 milímetros (1,5)

Mecanizado de la ovalidad del círculo exterior y del agujero interior

Elipticidad del corte de agujeros cilíndricos

≤0,03 mm

Mecanizado de la no cilindricidad del círculo exterior y del agujero interior

Fuera de cilindricidad

≤0,04/300 mm

Desnivel de la superficie del extremo mecanizado

Falta de planitud del corte de la cara final

0,03 milímetros

Procesamiento de precisión de roscas de tubos cónicos

Precisión del corte de roscas de tubos cónicos

0.05/Cada pulgada 0,12/100 mm

potencia del motor principal

Potencia del motor principal

7,5 kilovatios

Dimensiones del torno

Dimensiones generales

3020X1450X1580 milímetros

peso

Peso

3680 kilogramos

520Mandril de transferencia de cuatro mordazas

Mandril independiente de 4 mordazas 520

2colocarconjuntos

herramienta

Herramientas

1colocarcolocar
