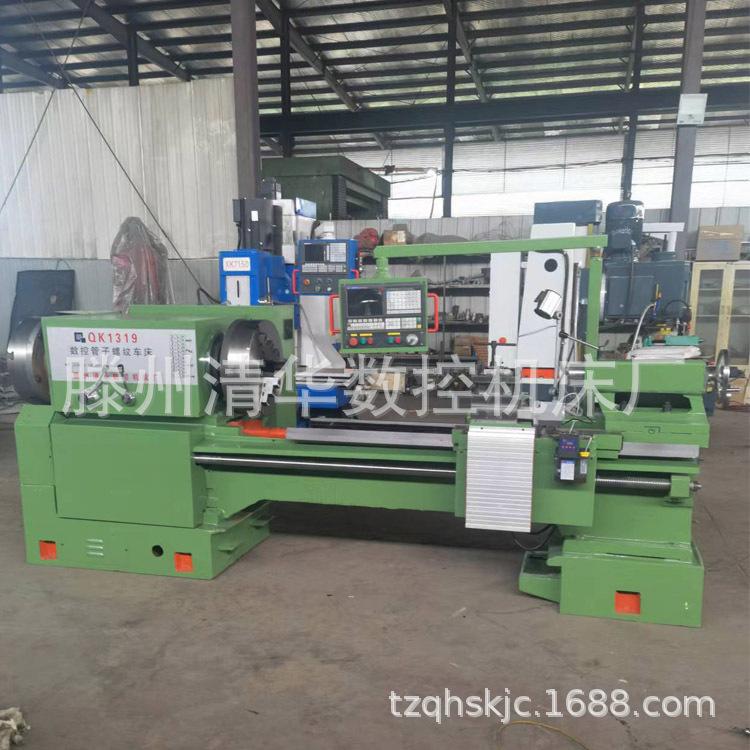

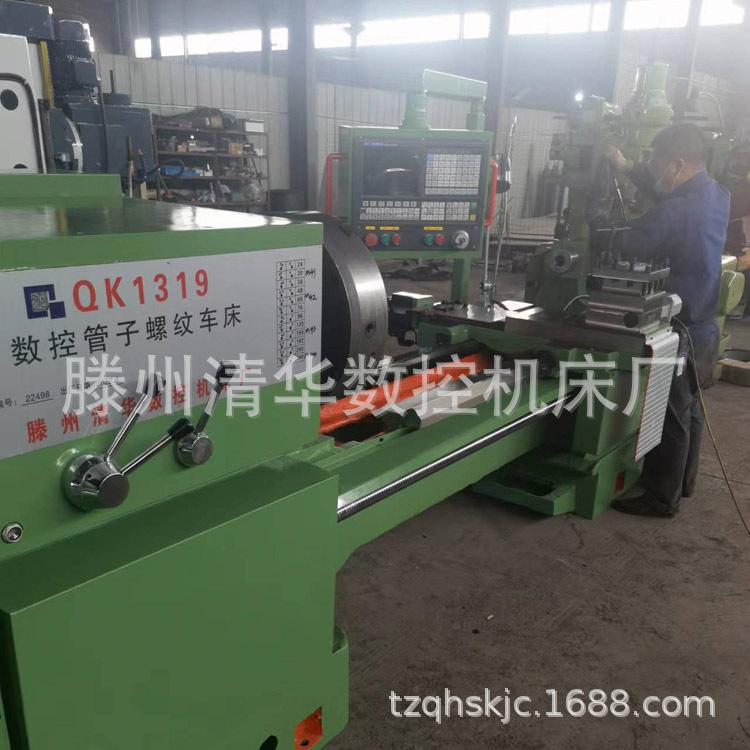

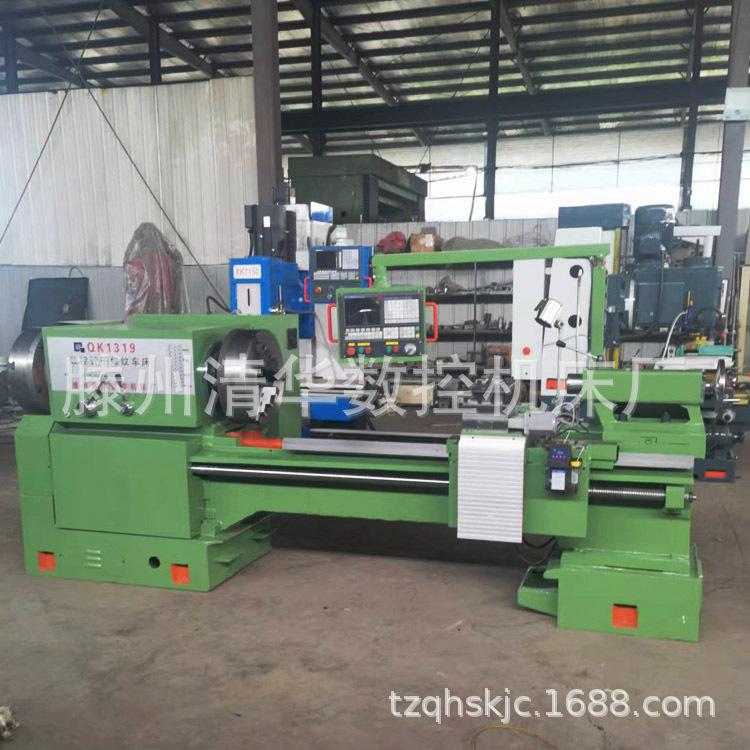

Torno CNC para roscado de tubería Q1319A torno horizontal pesado torno para roscado de gran apertura torno Q1313

Esta máquina utiliza el torno para roscar tuberías Q1319A, que puede completar el corte de roscas de tubería rectas y cónicas, como juntas de tubería, varillas, carcasas, tuberías, tuberías de mina, tuberías de bomba de agua, etc. Esta máquina también puede procesar roscas británicas, métricas y de módulo, y tornear piezas de eje y disco, desempeñando el papel de un torno ordinario.

1. Puede procesar roscas de tubería rectas internas y externas y roscas de tubería cónicas con un diámetro de rosca de tubería de hasta 193 mm.

2. El torno está equipado con un dispositivo cónico que puede procesar una conicidad de 1:5.

3. Se pueden girar roscas métricas e imperiales sin cambiar el engranaje.

4. La caja deslizante está equipada con un tornillo sin fin que puede proteger automáticamente el mecanismo del torno.

5. Los rieles guía están templados, son resistentes al desgaste y procesados.

7. El marco central de pie se puede mover según las necesidades del usuario, y se instala un mecanismo de ajuste de sujeción de tubo largo en el marco central.

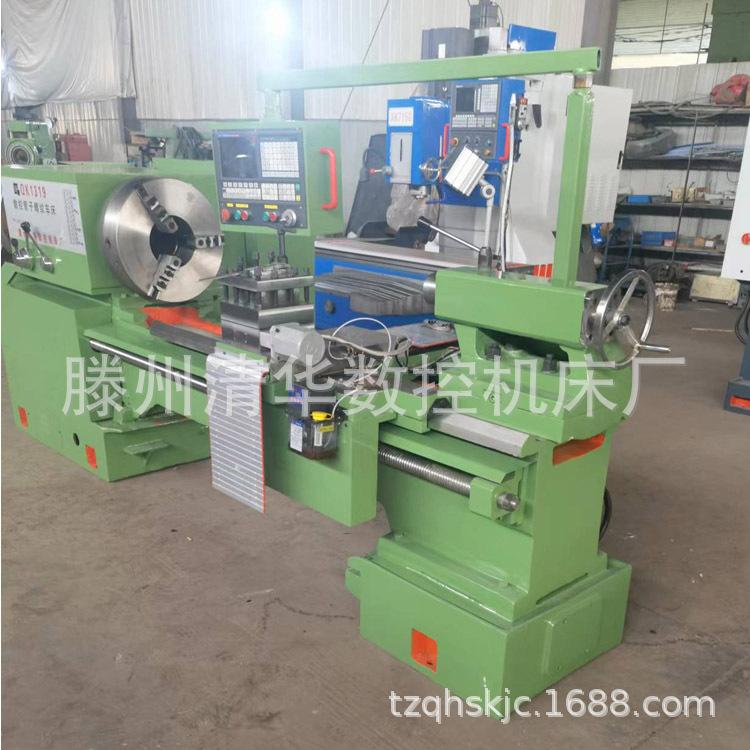

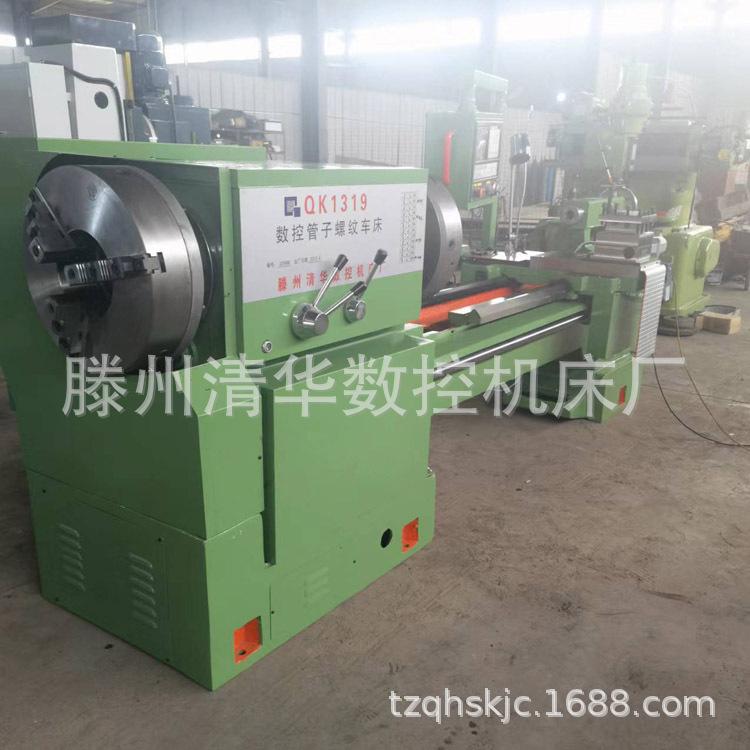

8. En la parte delantera y trasera del cabezal hay mandriles de cuatro mordazas que son adecuados para sujetar tubos largos y cortos.

Modelo y parámetros

Q1313

Q1319

Q1322

Q1327

Q245

Q350

Ancho de la barandilla de la cama

490 mm

490 mm

490 mm

705 mm

705 mm

750 mm

Diámetro de rotación de la pieza de trabajo sobre la bancada

630 milímetros

630 milímetros

630 mm

800 milímetros

800 mm

1000 milímetros

Diámetro de rotación del portaherramientas

350 mm

350 mm

350 mm

490

550 mm

610

Diámetro exterior de la tubería de procesamiento

126 milímetros

193 milímetros

220

260 milímetros

240

350 milímetros

Longitud de la pieza de trabajo

1500/3000 mm

1500/3000 mm

1500/3000 mm

1500/3000 mm

1500/3000 mm

1500/3000 milímetros

Diámetro del orificio del husillo

130 milímetros

200 mm

225

270 milímetros

330 mm

440 milímetros

Serie de velocidades del husillo

18 pasos

12 pasos

12 pasos

12 pasos

12 pasos

9 pasos

Rango de velocidad del husillo

12～640 rpm

24～460 rpm

24～460 rpm

16～380 rpm

16～380 rpm

4,9 ～ 180 rpm

Gama de roscas británicas y número de hilos (hilos/pulgada)

28-2/40

28-2/40

28-2/40

4 ~ 12/6

22-2/22 tipos

24～17/2

Rango y número de roscas métricas (mm)

1 ～ 14/24 especies

1 ～ 14/24 especies

1 ～ 14/24 especies

2～8/4 tipos

1-30/30 tipos

1 ～ 12/16 especies

potencia del motor principal

11 kW

11 kW

11 kW

18,5 kW

22 kW

22 kilovatios

Longitud de procesamiento de la regla cónica

500 milímetros

500 milímetros

500

1000 milímetros

1000

1000 milímetros

Velocidad de alimentación rápida

6000 mm/min

6000 mm/min

6000 mm/min

6000 mm/min

6000 mm/min

6000 mm/min

Precisión del procesamiento de la pieza de trabajo

IT7

IT7

IT7

IT7

IT7

IT7

Superficie rugosa de la pieza de trabajo

Ra1.6

Ra1.6

Ra1.6

Ra1.6

Ra1.6

Ra1.6
