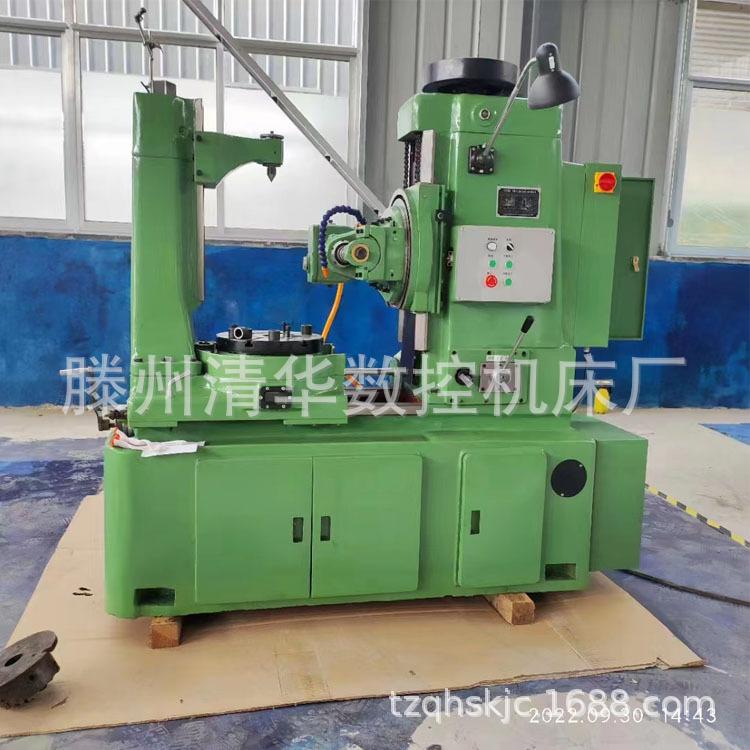

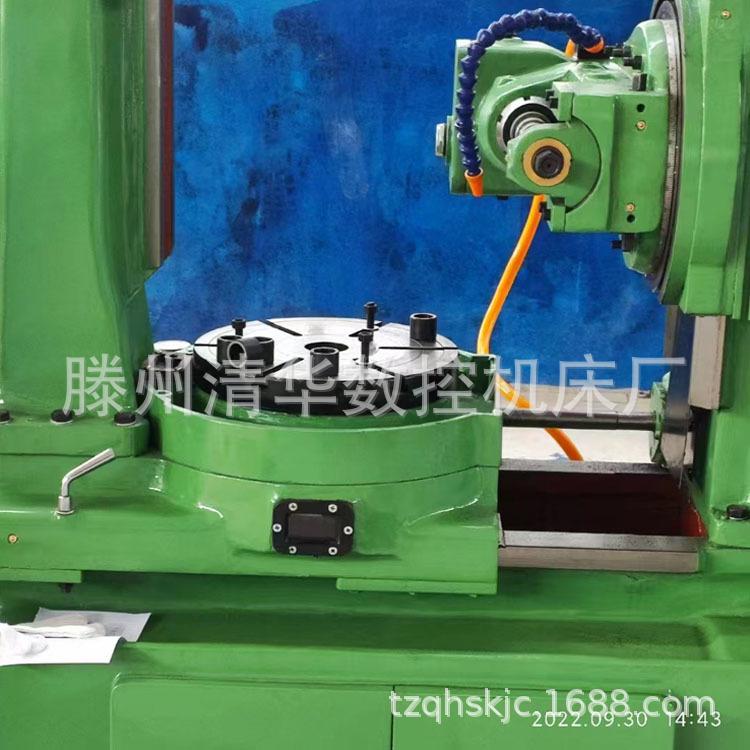

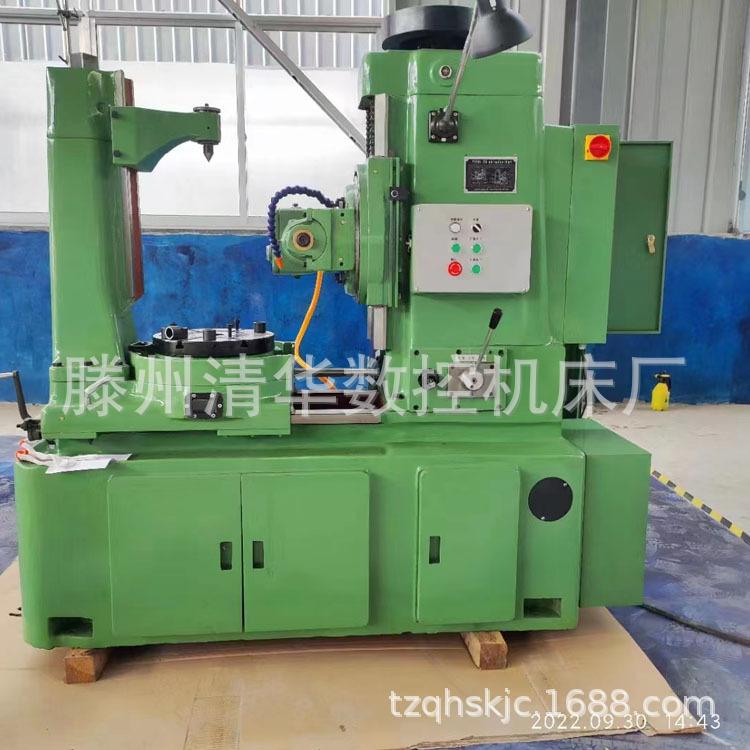

Suministros CNC Tsinghua Fresadora de Engranajes Y3150, Fresadora de Engranajes de Precisión de Módulo Pequeño, Tipo Económico con Pantalla Digital Opcional Y3180
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Esta máquina es adecuada para mecanizar engranajes rectos cilíndricos, engranajes helicoidales y engranajes helicoidales.
Esta máquina herramienta es adecuada para la producción de una sola pieza y la producción en lotes. Si hay más de una máquina herramienta del mismo tipo, el método de uso es separar un cierto número de máquinas herramienta para el corte de precisión.
Esta máquina herramienta tiene la capacidad de procesar el engranaje hasta la profundidad de diente requerida de una sola vez, o puede cortarse en varias veces (corte por capas). La cantidad de corte para cada vez se puede cambiar según las reglas durante el corte por capas. Al seleccionar la velocidad de corte, la velocidad de avance y la profundidad de corte fina apropiadas, y posicionando con precisión la pieza de trabajo, esta máquina herramienta puede cortar engranajes con siete niveles de precisión.
Dado que la máquina herramienta está equipada con un dispositivo de equilibrado hidráulico para equilibrar la resistencia al corte del portaherramientas, la máquina herramienta se puede utilizar para fresado hacia abajo para mejorar la eficiencia de producción de la máquina herramienta.
La máquina herramienta está equipada con un dispositivo de movimiento rápido para el portaherramientas y un mecanismo de parada automática cuando se completa el corte. Por lo tanto, esta máquina herramienta no solo es adecuada para el mecanizado de engranajes, sino también para la gestión de máquinas herramienta.
|
Los principales parámetros técnicos |
Y3150/3 |
|
|
Módulo de corte |
Acero(mm) |
5 |
|
Hierro fundido(mm) |
6 |
|
|
Diámetro de engranaje recto mecanizado |
Con soporte externo (mm) |
350 |
|
Sin soporte externo(mm) |
500 |
|
|
Mecanizado de diámetro de engranaje helicoidal cilíndrico |
Cuando el ángulo de rotación es 30°(mm) |
370 |
|
Cuando el ángulo de rotación es 45°(mm) |
250 |
|
|
Longitud de carrera vertical de la placa de cocina (mm) |
260 |
|
|
Longitud de rolado (mm) |
240 |
|
|
Husillo de fresadora a mesa de trabajo |
(milímetros) |
320 |
|
(30 mm cuando la distancia de la superficie de la mesa de trabajo al eje de la placa de cocina es inferior a 85 mm) |
25 |
|
|
Distancia de la mesa de trabajo a la línea central del husillo de la placa de cocción (mm) |
170 |
|
|
Diámetro del husillo reemplazable de la placa de cocción (mm) |
22 27 32 |
|
|
Diámetro de la placa de cocina (mm) |
120 |
|
|
Diámetro del agujero del banco de trabajo (mm) |
60 |
|
|
Diámetro del husillo de banco de trabajo (mm) |
30 |
|
|
Velocidad del husillo de la fresadora |
serie |
8 tipos |
|
Rango (rpm) |
50275 |
|
|
Avance vertical de la fresa por revolución de la pieza de trabajo (mm/rev) |
0.244.25 |
|
|
Potencia del motor principal (kW) |
3 |
|
|
Velocidad del motor principal (rpm) |
1430 |
|
|
Potencia del motor de la bomba (kw) |
0,125 |
|
|
Velocidad del motor de la bomba (rpm) |
2790 |
|
|
Peso de la máquina (con accesorios) (kg) |
2400 |
|
|
Dimensiones de la máquina herramienta (largo x ancho x alto) (mm) |
1825×935×1730 |
|
Recordatorio: Los atributos y precios del producto son solo de referencia, bienvenido a consultar para obtener más detalles.
