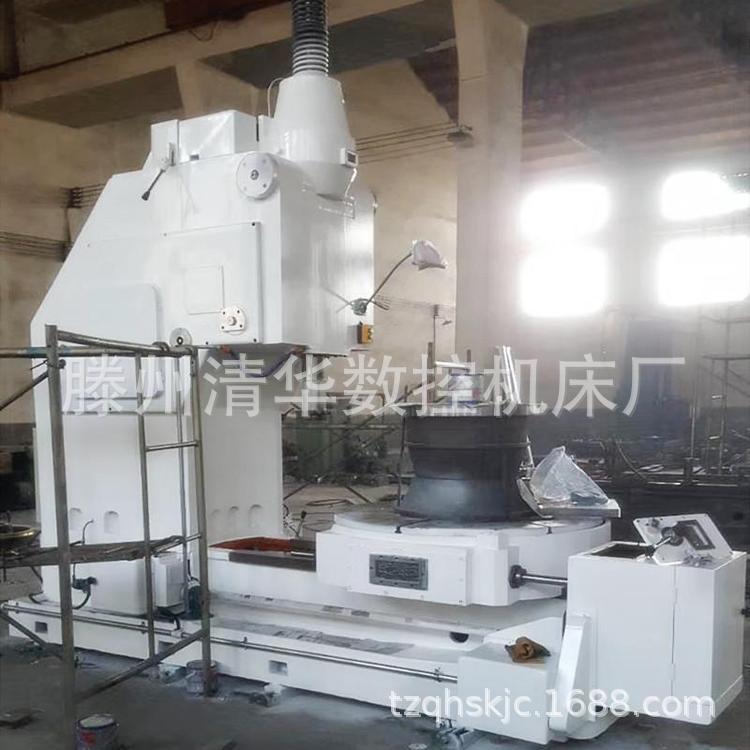

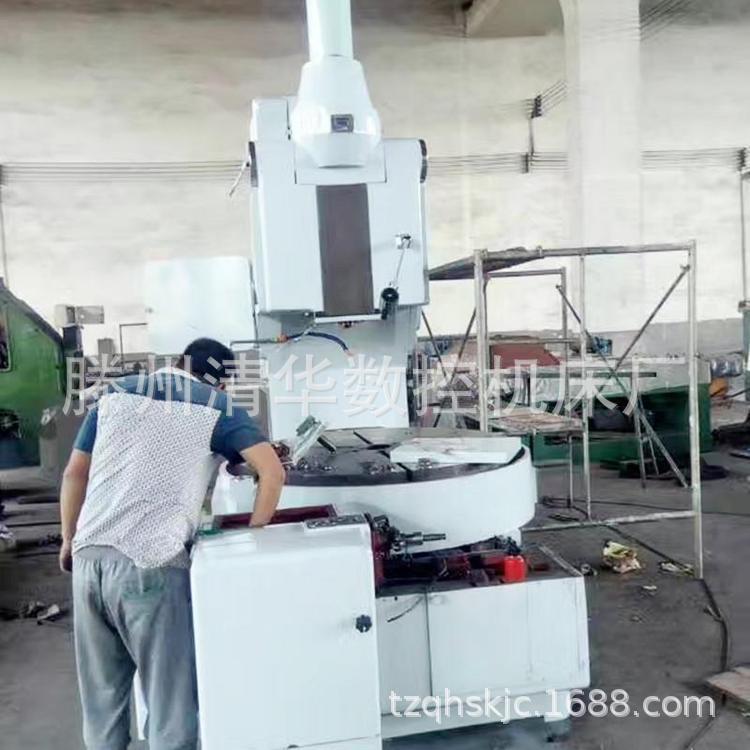

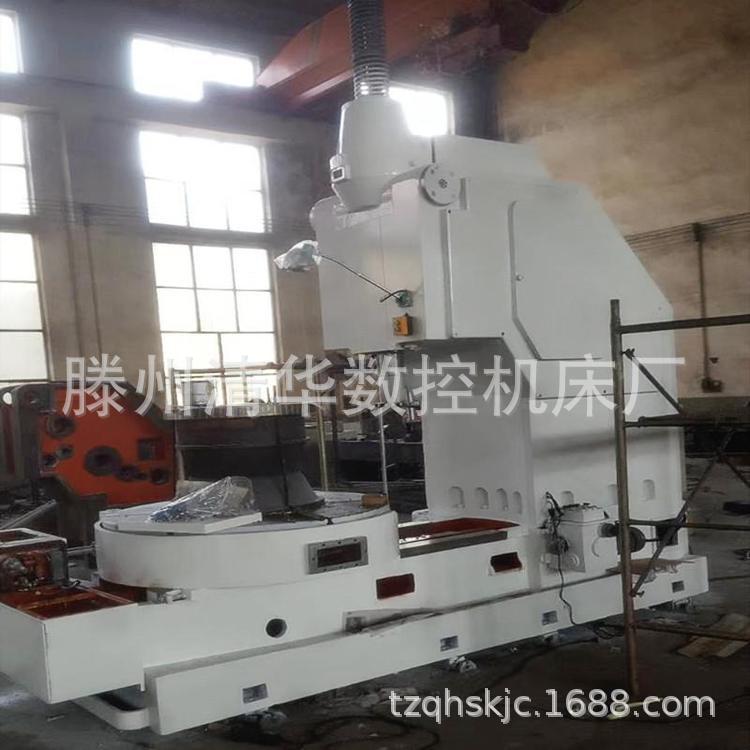

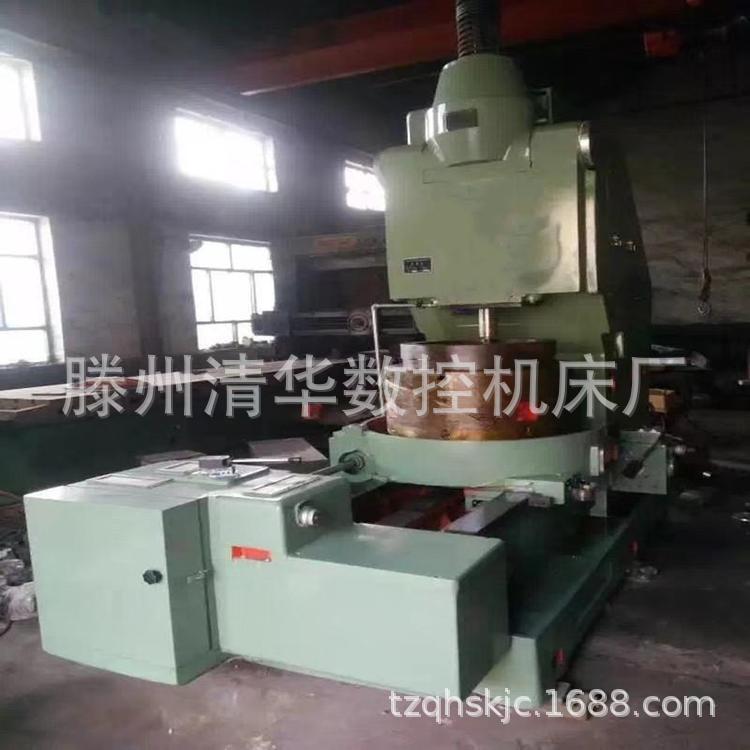

Suministro del Fabricante Máquina Fresadora de Engranajes Y58A Fresadora Pesada de Módulo Grande Y54 Máquina Herramienta para Procesamiento de Engranajes

Esta máquina herramienta es una fresadora de engranajes de tamaño mediano y alta resistencia, adecuada para su uso en maquinaria de construcción, maquinaria minera, reductores grandes, rodamientos de giro y otras industrias.

Esta máquina es particularmente adecuada para el mecanizado de anillos de engranajes internos de gran diámetro, engranajes dobles o múltiples, y es fácil de realizar engranajes de desplazamiento angular. Utiliza guías helicoidales y fresas de conformar engranajes con dientes helicoidales (pedido especial), que pueden procesar engranajes cilíndricos helicoidales. Se pueden utilizar herramientas especiales para procesar acoplamientos y estrías involutas con diversas formas de dientes.

Esta máquina tiene una amplia gama de usos, es fácil de operar y posee alta rigidez y potencia. Es adecuada para mecanizar una variedad de engranajes basándose en los parámetros de corte seleccionados cuando la máquina está funcionando.

Parámetros técnicos de la conformadora de engranajes Y58A

operación segura

1) Antes de arrancar la máquina, realice una inspección exhaustiva de la rotación del equipo, las piezas eléctricas, las manijas de operación y los dispositivos de protección.
(2) Al sujetar la pieza de trabajo, la superficie de referencia debe seleccionarse bien, la placa de presión y la galga deben colocarse planas y seguras, la fuerza de sujeción debe ser apropiada y la pieza de trabajo no debe aflojarse durante el corte.
(3) Cuando el ariete esté en movimiento, no se permite que la mesa de trabajo se mueva verticalmente, horizontalmente o gire simultáneamente.
(4) Está prohibido modificar la velocidad, el recorrido y la posición de elevación de la corredera durante la conducción. La corredera debe bloquearse después del ajuste.
(5) Cuando el ariete esté en movimiento, el operador no podrá extender ninguna parte de su cuerpo dentro del recorrido del ariete, ni tampoco podrá medir la pieza de trabajo.
(6) No se permite colocar residuos sobre el banco de trabajo ni sobre los rieles guía de la máquina herramienta.
(7) Una vez finalizado el trabajo, el tobogán vertical debe apoyarse en madera para evitar que se deslice hacia abajo automáticamente (se utiliza en transmisión hidráulica) y las manijas deben colocarse en posiciones vacías.
(8) Antes de poner en marcha la máquina, se debe realizar una inspección completa de la rotación del equipo, de las partes eléctricas, de las manijas de operación y de los dispositivos de protección.
(9) Al sujetar la pieza de trabajo, se debe seleccionar una buena superficie de referencia, la placa de presión y la cuña deben colocarse planas y seguras, la fuerza de sujeción debe ser adecuada y la pieza de trabajo no debe aflojarse durante el corte.
(10) Cuando el ariete esté en movimiento, no se permite que la mesa de trabajo se mueva verticalmente, horizontalmente o gire simultáneamente.
(11) Está prohibido modificar la velocidad, el recorrido y la posición de elevación de la corredera durante la conducción. La corredera debe bloquearse después del ajuste.
(12) Cuando el ariete esté en movimiento, el operador no podrá extender ninguna parte de su cuerpo dentro del recorrido del ariete ni tampoco podrá medir la pieza de trabajo.
(13) No se deben colocar residuos sobre el banco de trabajo ni sobre los rieles guía de la máquina herramienta.
(14) Una vez finalizado el trabajo, el tobogán vertical debe apoyarse en madera para evitar que se deslice hacia abajo automáticamente (se utiliza para transmisión hidráulica) y las manijas deben colocarse en posiciones vacías.

Reglas de seguridad
1: Al cargar y descargar piezas de trabajo, se debe retirar la herramienta y la cabeza y las manos no deben acercarse a la superficie de fresado durante el corte.
2: Al utilizar una fresadora para ajustar la herramienta, esta debe avanzarse lentamente o manualmente. No se permite el avance rápido. Cuando la herramienta esté en movimiento, no se puede detener.
3: Al avanzar y retraer rápidamente la herramienta, preste atención a si el mango de la fresadora golpeará a alguien.
4: No se permite un avance demasiado rápido ni cambios bruscos de velocidad. El tope de la fresadora debe estar correctamente ajustado.
5: La fresadora debe detenerse antes de subir y bajar y medir la pieza de trabajo, ajustar la herramienta y apretar el cambio de velocidad.
6: Al desmontar y montar la fresa, la superficie de trabajo debe estar protegida con tablas de madera. Retire la fresa plana y tire de la tuerca sin ejercer demasiada fuerza.
7: Está estrictamente prohibido tocar o limpiar las piezas giratorias y los cortadores con una gasa de algodón, y está prohibido sostener el cabezal de corte con las manos.
Mantenimiento
Alcance de la garantía de la fresadora
1. Limpiar la cama y los componentes, retirar las limaduras de hierro y mantener el saneamiento del ambiente circundante;
2. Verifique el nivel de aceite, no debe ser inferior a la marca de aceite y agregue aceite lubricante a cada pieza;
3. Limpiadores, abrazaderas y herramientas de medición.
Alcance de la garantía de la fresadora
1. Limpie y ajuste el banco de trabajo, el mango del tornillo y los insertos de la columna;
2. Compruebe y ajuste el embrague;
3. Limpie los rieles guía de tres vías y el fieltro de aceite, y limpie el motor, el interior y el exterior de la máquina herramienta y los accesorios;
4. Verifique el circuito de aceite y agregue aceite lubricante a cada pieza;
5. Apriete todos los tornillos.
Alcance de la garantía de la fresadora
1. Limpieza de la cama y componentes, limpieza de limaduras de hierro y saneamiento del ambiente circundante, limpiadores, abrazaderas y herramientas de medición;
2. Verifique el nivel de aceite, no debe ser inferior a la marca de aceite y agregue aceite lubricante a todas las piezas.
Alcance del mantenimiento de fin de semana de la fresadora
1. Limpieza
1. Desmonte y limpie las almohadillas de fieltro de aceite de cada pieza;
2. Limpie cada superficie deslizante y la superficie del riel guía, limpie la mesa de trabajo y la dirección horizontal, levante el tornillo, limpie el mecanismo de transmisión de la herramienta y el portaherramientas;
3. Limpie las esquinas muertas de todas las piezas.
2. Lubricación
1. Limpie y alise cada orificio de aceite y agregue aceite lubricante;
2. Agregue aceite lubricante a cada superficie del riel guía, superficie deslizante y cada varilla roscada;
3. Verifique el tanque de aceite del mecanismo de transmisión, el nivel de aceite y agregue aceite hasta la elevación.
3. Apretar
1. Compruebe y apriete los tornillos de la placa de presión y las tiras de moldura;
2. Verifique y apriete los tornillos de fijación del deslizador, el mecanismo de transmisión de la herramienta, el volante, los tornillos del soporte del banco de trabajo y los tornillos del gato de horquilla;
3. Compruebe y apriete los tornillos sueltos en otras piezas.
4. Ajuste
1. Verifique y ajuste la correa, la placa de presión y el ajuste para asegurarse de que estén lo suficientemente apretados;
2. Verifique y ajuste el deslizador y la varilla roscada.
5. Anticorrosión
1. Elimine el óxido de todas las piezas, proteja la superficie pintada y evite colisiones;
2. Lubrique los rieles guía, los tornillos deslizantes, los volantes y otras partes expuestas del equipo que sean propensas a oxidarse para protegerlos contra la corrosión.
