Suministros del Fabricante Serie Y58A Máquina de Inserción de Dientes Y54 Máquina de Inserción de Dientes para Trabajo Pesado Máquina Herramienta para Procesamiento de Engranajes Máquina Grande de Inserción de Dientes
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

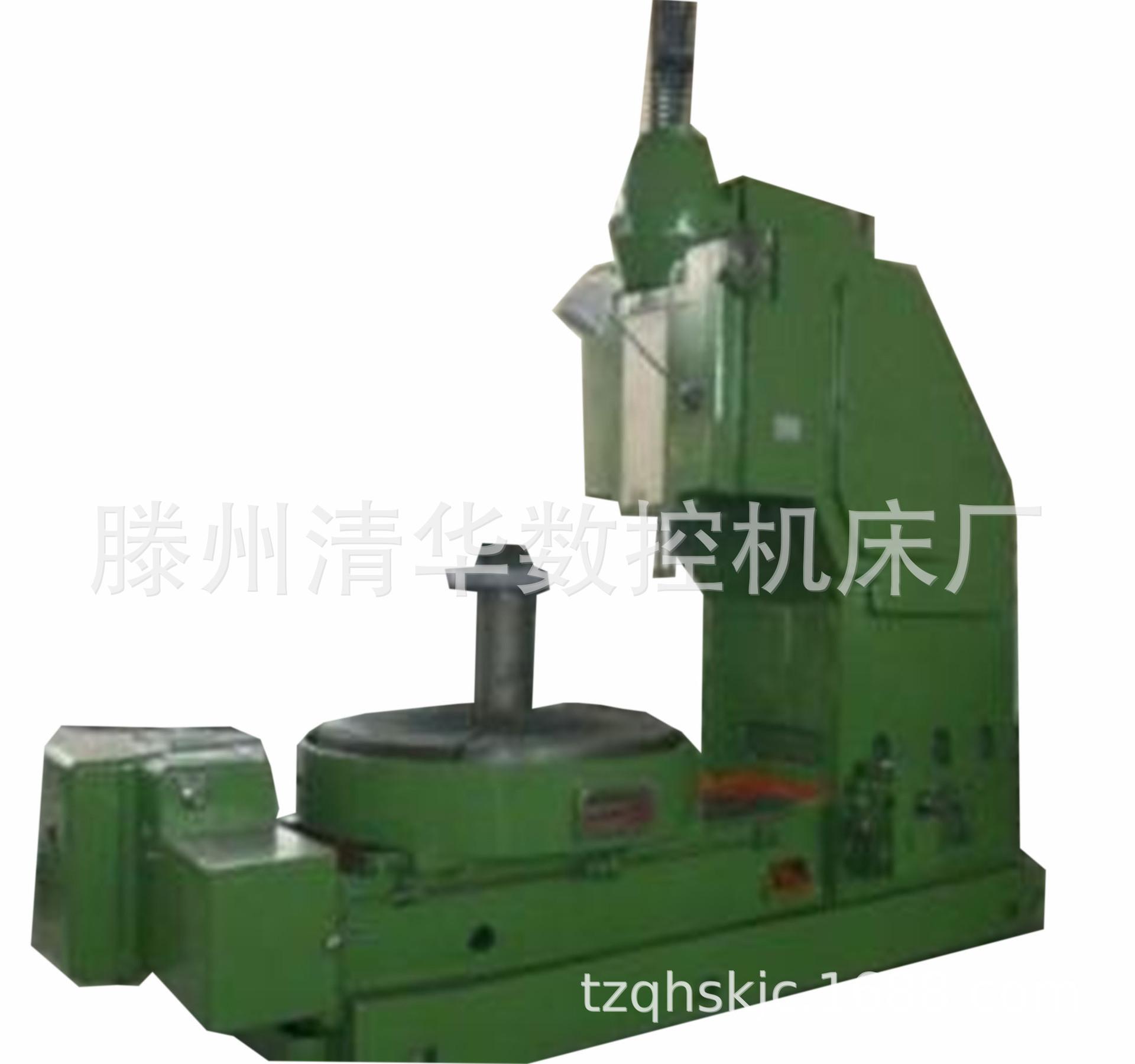

y58aDescripción del Producto:Rendimiento principal y estructura de las máquinas herramienta
1．La máquina herramienta tiene una disposición longitudinal, y la bancada, la columna, el soporte de herramientas y la mesa de trabajo tienen rigidez estructural y de transmisión, y la máquina herramienta tiene alta precisión de procesamiento y bajo ruido.
2．La columna de la máquina herramienta adopta un soporte de guía lineal de rodillos de alta precisión para lograr una alimentación radial rígida y estable; la mesa de trabajo fija no solo mejora la rigidez de procesamiento de la máquina herramienta, sino que también permite una variedad de diseños variables de la máquina herramienta.
Esta máquina tiene una amplia gama de usos, es fácil de operar y posee rigidez y potencia. Es adecuada para procesar una variedad de engranajes basándose en los parámetros de corte seleccionados cuando la máquina está funcionando.
La fresadora de engranajes CNC de un solo eje es uno de los productos de la serie básica que ofrece nuestra empresa. Los tres movimientos principales de esta serie de productos pueden lograr una regulación de velocidad continua. El movimiento principal y el movimiento de alimentación circular utilizan un convertidor de frecuencia para lograr una regulación de velocidad continua; el movimiento de alimentación radial utiliza un controlador programable más un módulo de posicionamiento para controlar el servomotor de CA, y el husillo de bolas de precisión impulsa la columna (herramienta) para lograr una regulación de velocidad continua de la alimentación radial de la herramienta y una precisión de reposicionamiento repetida. Esta serie de productos proporciona a los usuarios una amplia gama de parámetros de corte y adaptabilidad del proceso.Puede realizar múltiples ciclos automáticos de mecanizado y cambio automático de velocidad para el mecanizado en desbaste y acabado; la máquina herramienta está equipada con un mecanismo de parada de herramienta, y la herramienta se puede detener rápida y precisamente después del mecanizado; la longitud de carrera del movimiento principal de la máquina herramienta es,Adecuado para mecanizar engranajes internos y externos con mayor ancho de diente.
|
modelo |
unidad |
Y58AMáquina formadora de engranajes |
|
|
Diámetro de procesamiento |
Dientes externos |
mm |
800 |
|
Dientes internos |
mm |
1000 |
|
|
Módulo de procesamiento |
mm |
12 |
|
|
Distancia del eje de la fresa formadora de engranajes al eje de la mesa de trabajo |
mm |
0-750 |
|
|
Distancia desde la superficie de apoyo de la fresa formadora de engranajes hasta la superficie del banco de trabajo |
mm |
150-345 |
|
|
Longitud de carrera de la cortadora de conformación de engranajes |
mm |
200 |
|
|
La cantidad de holgura de la fresa durante la carrera de retorno de la fresa de conformación de engranajes no debe ser inferior a |
mm |
0.65 |
|
|
Número de carreras reciprocantes por minuto de la fresa para conformar engranajes |
De segunda categoría |
25，45，60，75，100，125，150 |
|
|
Velocidad de avance circular de la fresa de tallado de engranajes por carrera recíproca (cuando el diámetro de la fresa de tallado de engranajes es100hora) |
mm |
0,17-1,5 |
|
|
Avance radial de la fresa de conformación de engranajes por carrera reciprocante |
mm |
0,03-0,57 |
|
|
Diámetro de la placa frontal del banco de trabajo |
mm |
800 |
|
|
Rotación rápida de la mesa de trabajo |
cambiar |
N=3,4 |
|
|
Potencia del motor principal |
kilovatio |
7.5 |
|
|
Banco de trabajo de potencia rápida del motor |
kilovatio |
1.1 |
|
|
Potencia del motor para el movimiento rápido de la mesa de trabajo |
kilovatio |
0.8 |
|
|
Potencia del motor de la bomba de enfriamiento |
kilovatio |
0,15 |
|
|
Dimensiones generales (longitud×Ancho×alto) |
mm |
3550×1763×3792 |
|
|
Peso de la máquina |
kilogramo |
11600 |
|
Recordatorio: Los atributos y precios del producto son solo de referencia, bienvenido a consultar para obtener más detalles.
