Torno ordinario CA6161B/1000 Torno horizontal de gran apertura 6266C Torno de silla de montar Máquina herramienta de trabajo pesado
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
◆Los tornos horizontales ordinarios de la serie CA son adecuados para tornear superficies cilíndricas internas y externas, superficies cónicas y otras superficies giratorias, tornear varias roscas métricas, imperiales, de módulo y de paso diametral, y pueden realizar taladrado y ranurado para aceite. Son tornos horizontales de uso general y se utilizan ampliamente en el procesamiento por lotes de varios ejes y piezas de disco.
◆La bancada de esta serie de tornos es más ancha que la de los tornos ordinarios. El ancho de la guía es de 400 mm con rigidez estable. La superficie de la guía está endurecida por frecuencia media y es duradera y resistente al desgaste.

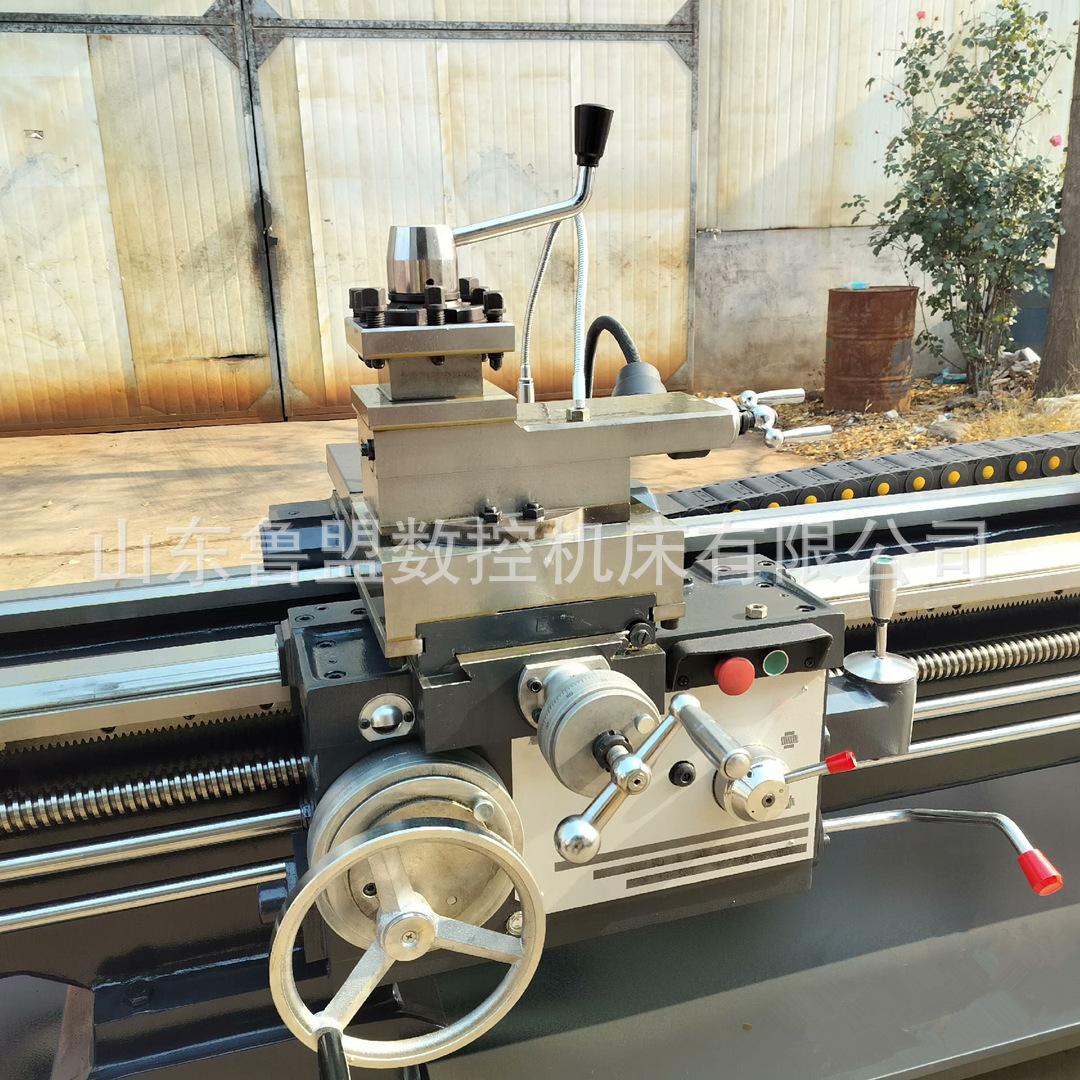

◆La máquina herramienta es fácil de operar y la corredera está equipada con un mecanismo de movimiento rápido. Adopta una sola manija para una operación intuitiva y es fácil de usar.
◆La rigidez estructural y la rigidez de transmisión de la máquina herramienta son ambas mayores que las de los tornos generales, con una utilización de potencia estable, adecuada para el corte.
◆Antes de que la máquina herramienta salga de fábrica, se inspecciona estrictamente de acuerdo con los procedimientos de inspección y se realiza una prueba de corte para asegurar que la máquina herramienta tenga estabilidad de precisión y fiabilidad de procesamiento.
|
Presupuesto |
CA6161 CA6161B CA6161C |
CA6261 CA6261B CA6261C |
|
|
Máxima oscilación sobre la apuesta |
610 mm |
||
|
Máx. Oscilación sobre el carro |
370 mm |
||
|
Máx. Swing en el hueco |
- |
830 mm |
|
|
Longitud efectiva del espacio |
- |
210 mm |
|
|
Longitud máxima de la pieza de trabajo longitud máxima de la pieza de trabajo |
750/1000/1500/2000/2200/3000/4000 mm |
||
|
Ancho de la cama Ancho de la cama |
400 mm |
||
|
Sección de herramienta de torneado |
25*25 mm |
||
|
Huso Huso |
Rango de velocidad del husillo Velocidades del husillo |
10-1400rpm/16-1400rpm (24 pasos) |
|
|
Agujero a través del husillo |
52mm (80mm) [105mm] |
||
|
Cono del husillo |
Mo tipo NO.6 (MT6) (Φ90 1:20) [Φ113 1:20] |
||
|
Alimentar Alimentar |
Número de feeds |
64 tipos (para cada uno) |
|
|
Gama de roscas métricas (tipos) |
(1-192 mm) 44 tipos |
||
|
Gama de roscas en pulgadas (tipos) |
(2-24 tpi) 21 tipos |
||
|
Rango de subprocesos del módulo (tipos) |
0.25-48 Módulo 39 tipos |
||
|
Gama de roscas de paso (tipos) |
1-96DP 37 tipos |
||
|

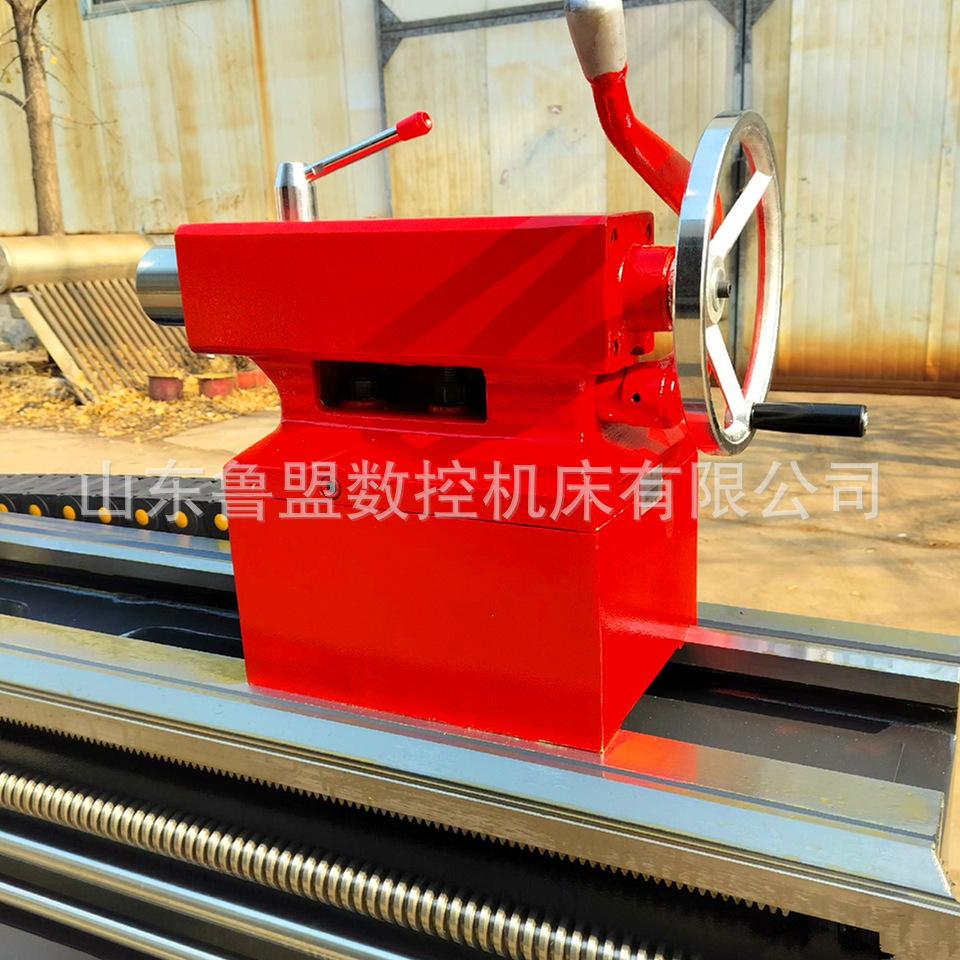

contrapunto Contrapunto |
Recorrido máximo del husillo de la contrapunta |
150 mm |
|
|
Diámetro del husillo del contrapunto |
75 mm |
||
|
Conicidad del orificio central del husillo del contrapunto |
Número 5 de Mo (MT5) |
||
|
Motor principal |
7,5 kW (10 CV) |
||
|
Tamaño del paquete Dimensiones del embalaje (L*An*Al mm) |
Dimensiones totales para 750 mm |
2550*1140*1750 |
|
|
Dimensiones totales para 1000 mm |
2700*1140*1750 |
||
|
Dimensiones totales para 1500 mm |
3200*1140*1750 |
||
|
Dimensiones totales para 2000 mm |
3700*1140*1750 |
||
|
Dimensiones totales para 2200 mm |
4030*1140*1750 |
||
|
Dimensiones totales para 3000 mm |
4850*1140*1750 |
||
|
Dimensiones totales para 4000mm |
5800*1140*1750 |
||
