Introducción a la bomba de diafragma neumática serie BQG

Las bombas neumáticas de diafragma de la serie BQG utilizan aire comprimido como fuente de energía, por lo que son ignífugas y a prueba de explosiones, y son especialmente adecuadas para su uso en minas con alto contenido de gas, así como en los sectores petrolero, químico y otros. Además, se caracterizan por su pequeño tamaño, amplio rango de succión, alta presión, bajo nivel de ruido, estructura simple, fácil uso y mantenimiento, etc.

Condiciones ambientales de trabajo de la bomba de diafragma neumática serie BQG

1. El aire comprimido utilizado para la alimentación debe tener una presión dentro del rango de 0,2 a 0,7 MPa;

2. La temperatura del medio de transporte no supera los 40 °C.

3. El pH del medio de transporte está en el rango de 4 a 10;

4. El diámetro máximo de partículas sólidas no supera los 6-9 mm y la concentración de volumen no supera el 2%;

5. Temperatura ambiente: -20℃～50℃;

6. Humedad ambiente: ≤95% (cuando la temperatura ambiente es de +25°C);

7. Presión atmosférica: 80 kPa ～ 106 kPa;

8. Aplicable a lugares peligrosos en minas de carbón con polvo de carbón y gas explosivo metano, pero sin gas corrosivo que pueda dañar el aislamiento.

Principio de funcionamiento de la bomba de diafragma neumática de la serie BQG

En las dos cámaras de trabajo de la bomba de diafragma, cada una está equipada con un diafragma elástico. La biela conecta ambos diafragmas, y la entrada de aire de la bomba de diafragma está conectada a la válvula de aire comprimido. Esta promueve el movimiento de los diafragmas en las dos cámaras de trabajo e impulsa las bielas de ambos diafragmas para que se muevan sincronizadamente. Una vez completada la carrera, el mecanismo de la válvula comprime automáticamente el aire en la otra cámara de trabajo, empujando el diafragma para que se mueva en la dirección opuesta, creando así el movimiento alternativo de los dos diafragmas. Dos válvulas de bola unidireccionales se instalan en cada cámara de trabajo. El movimiento alternativo del diafragma provoca que la presión en la cámara de trabajo cambie, forzando a las dos válvulas de bola unidireccionales a abrirse y cerrarse alternativamente, de modo que el líquido se succiona y descarga continuamente.

Instalación de la bomba de diafragma neumática de la serie BQG

1. La abertura superior de la bomba es la salida de agua y la conexión de entrada de agua inferior debe estar bien sujeta.

2. La tubería de suministro de material en la entrada no puede ser demasiado pequeña, de lo contrario se obstruirá fácilmente, y no utilice mangueras que se colapsen fácilmente.

3. Asegure las patas de la bomba de diafragma a una superficie adecuada para evitar daños por vibración.

4. Si la bomba de diafragma no arranca en unas pocas horas, desconecte el suministro de gas.

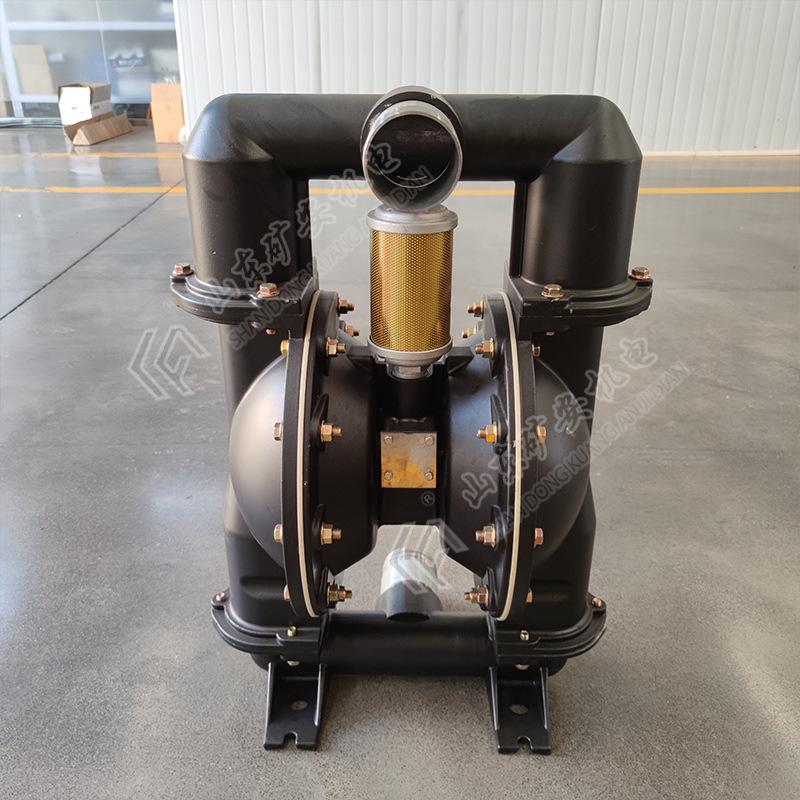

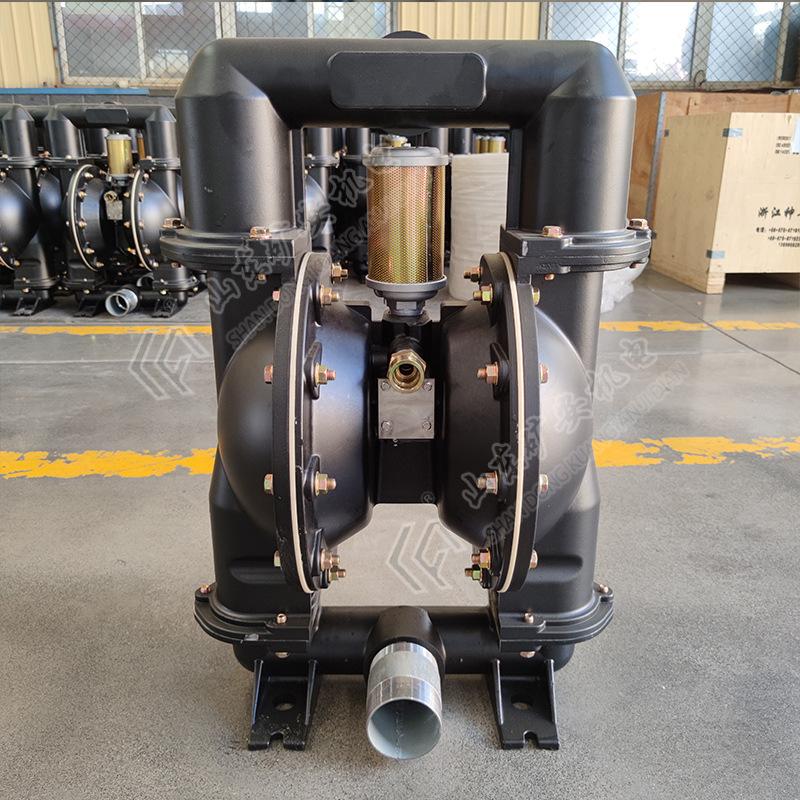

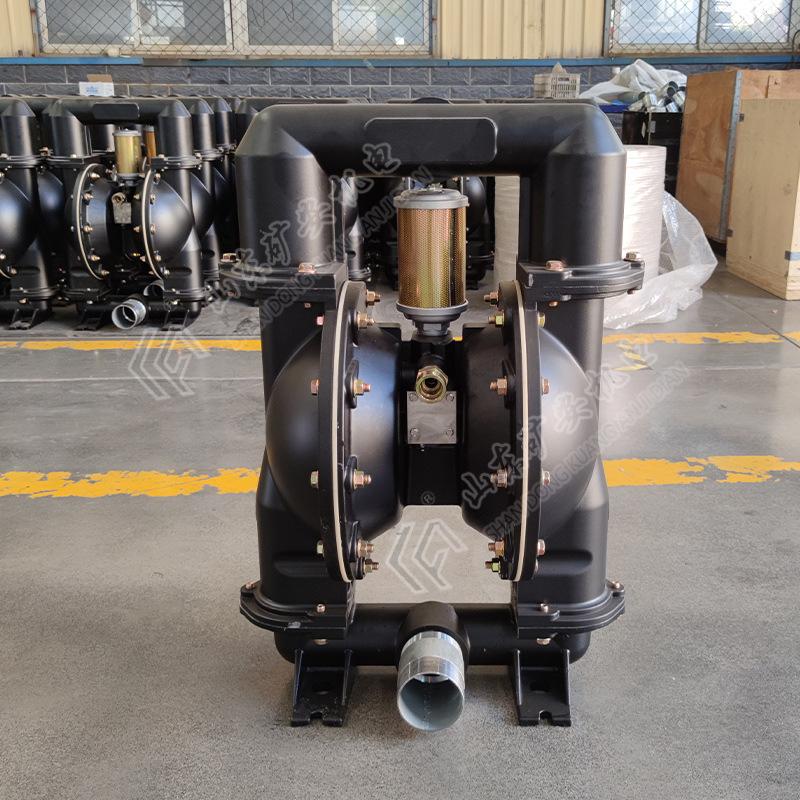

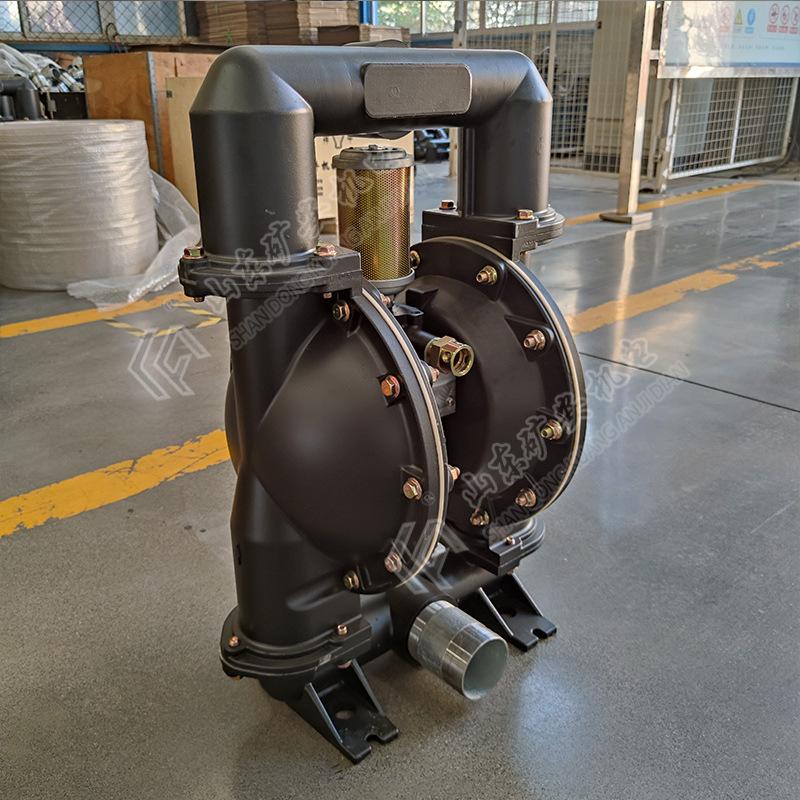

Imagen física de la bomba de diafragma neumática serie BQG
