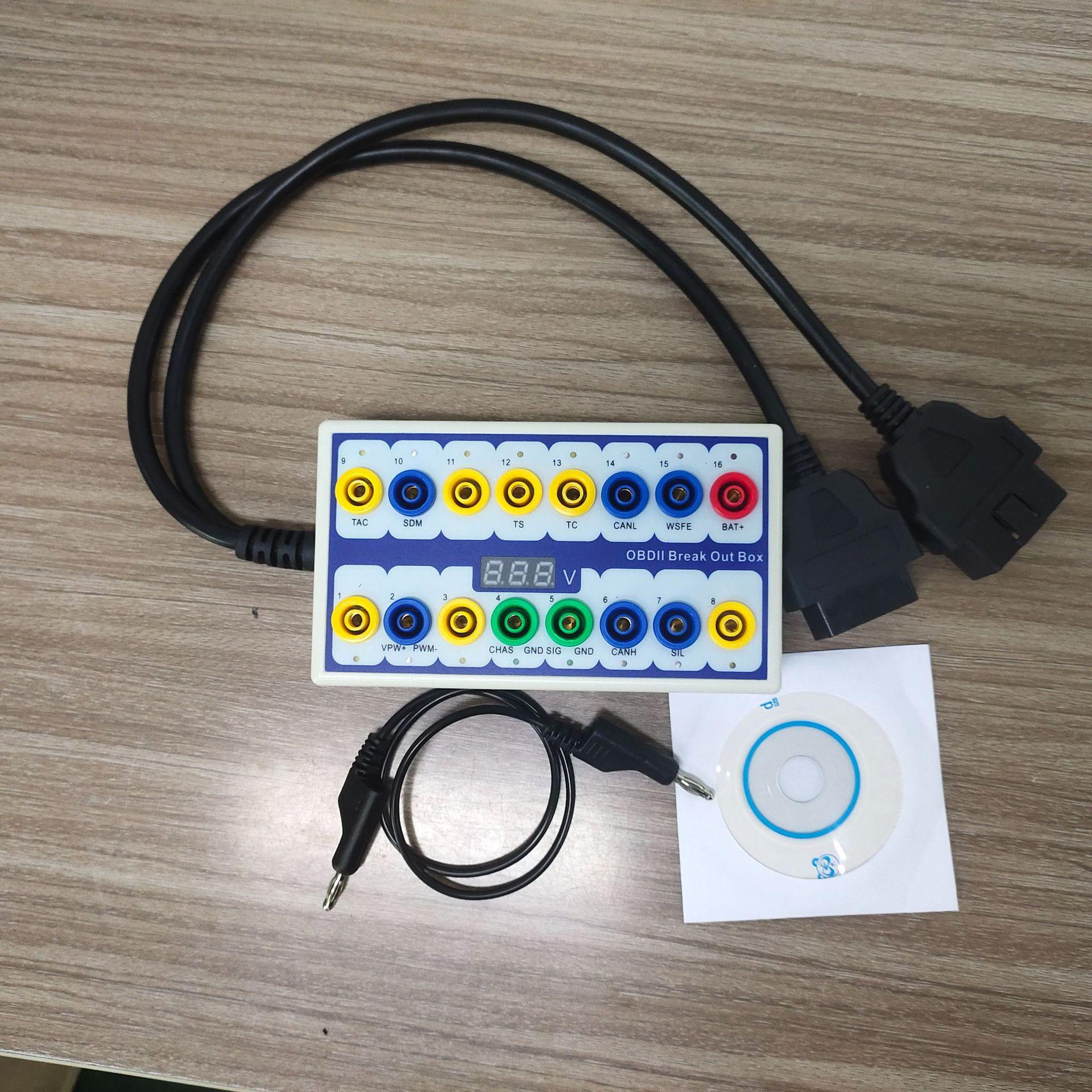

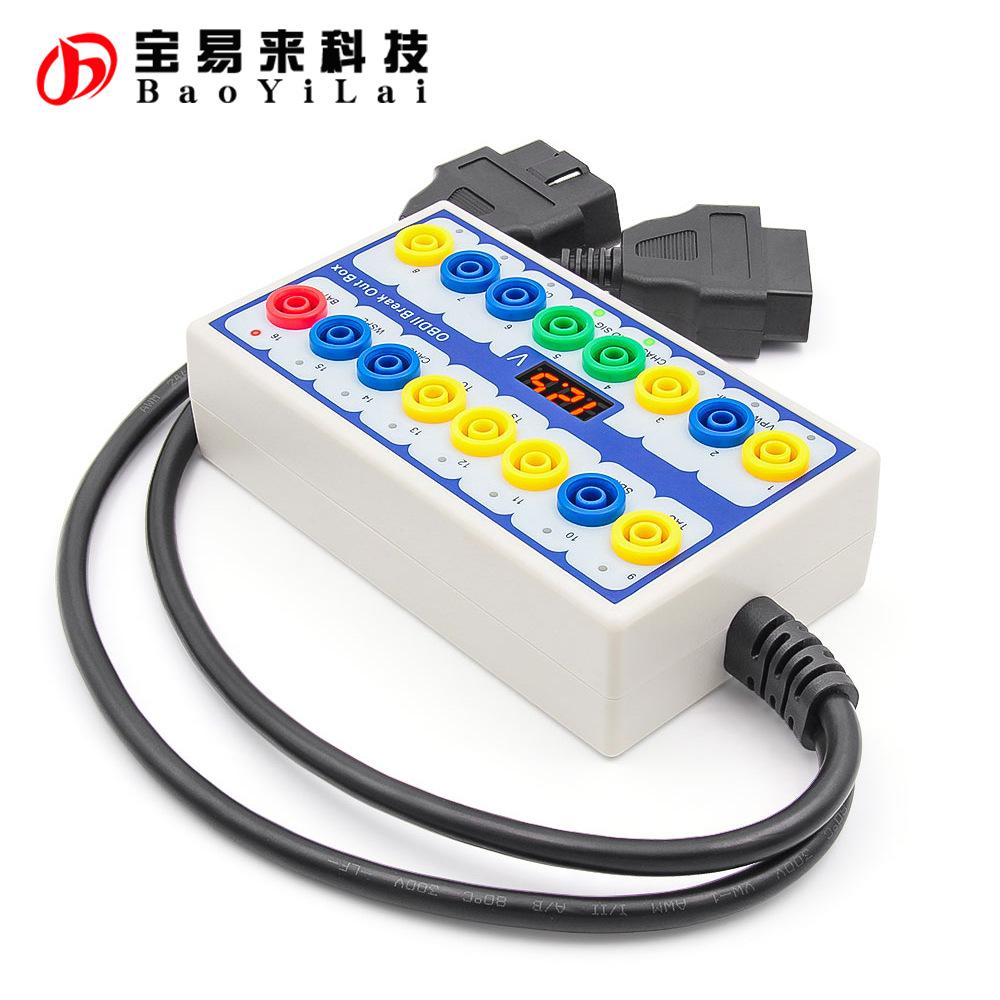

Caja de Derivación OBDII Coche OBD 16 pines Caja de Derivación Puerto de Señal Caja de Prueba

15*9*4CM 0.43KG

Esta es una plataforma de prueba más reciente para la detección de comunicación del protocolo OBDII. Puede convertir la interfaz OBD2 del automóvil en 16 pines para la detección de señales y la conversión de nivel eléctrico.

Aspectos destacados de la Caja Breakout OBDII:

1. Esta es una plataforma de prueba más reciente para Detector de Protocolo OBDII y Detección de Comunicación.

2. Puede convertir la interfaz OBD2 del coche en 6 pines para detección de señal y conversión de nivel eléctrico.

3. Conéctese con cualquier herramienta de diagnóstico para saber si la comunicación del coche es buena o no.

4. Suministre energía al coche cuando cambie la batería para evitar que se pierdan los datos del módulo de control del vehículo, se bloquee automáticamente, falle el control remoto de la llave o se encienda la luz de falla.

Detector de Protocolo OBDII y Detección de Comunicación：

1. Conecte la Caja de Derivación OBDII al puerto de diagnóstico OBDII del automóvil.

2. Después de que el dispositivo muestre el voltaje.

3. Luego conéctese a la herramienta de diagnóstico, cuando la herramienta se esté comunicando con el automóvil, el indicador LED del protocolo correspondiente se iluminará o parpadeará. (Si se detecta el protocolo CAN, tendrá el brillo máximo. Cuando la comunicación sea exitosa, los correspondientes CAN-H y CAN-L se atenuarán o parpadearán débilmente)

Capaz de arrancar el coche al reemplazar la batería usada：

1. Prepare la batería adicional A para suministrar energía conectándola a los orificios No. 16 / 4 / 5 de la Caja Breakout OBDII y a la interfaz de diagnóstico OBD2 del coche.

2. Luego reemplace la batería nueva B con la batería usada del coche, lo que asegurará que el coche tenga plena potencia para evitar la pérdida de datos y el bloqueo de audio o el mal funcionamiento debido a la falta de energía para el módulo de control de la ECU.

Extienda la interfaz OBDII de 16 pines del automóvil para indicarle si la conexión de la interfaz OBDII es buena o no, lo cual es conveniente para la prueba de la forma de onda de voltaje de la interfaz OBDII.

Convertir interfaz de diagnóstico OBD1 al estándar OBD2:

Utilice el conector para convertir la interfaz OBD1 en interfaz OBD2 según el protocolo de comunicación de la interfaz de diagnóstico.

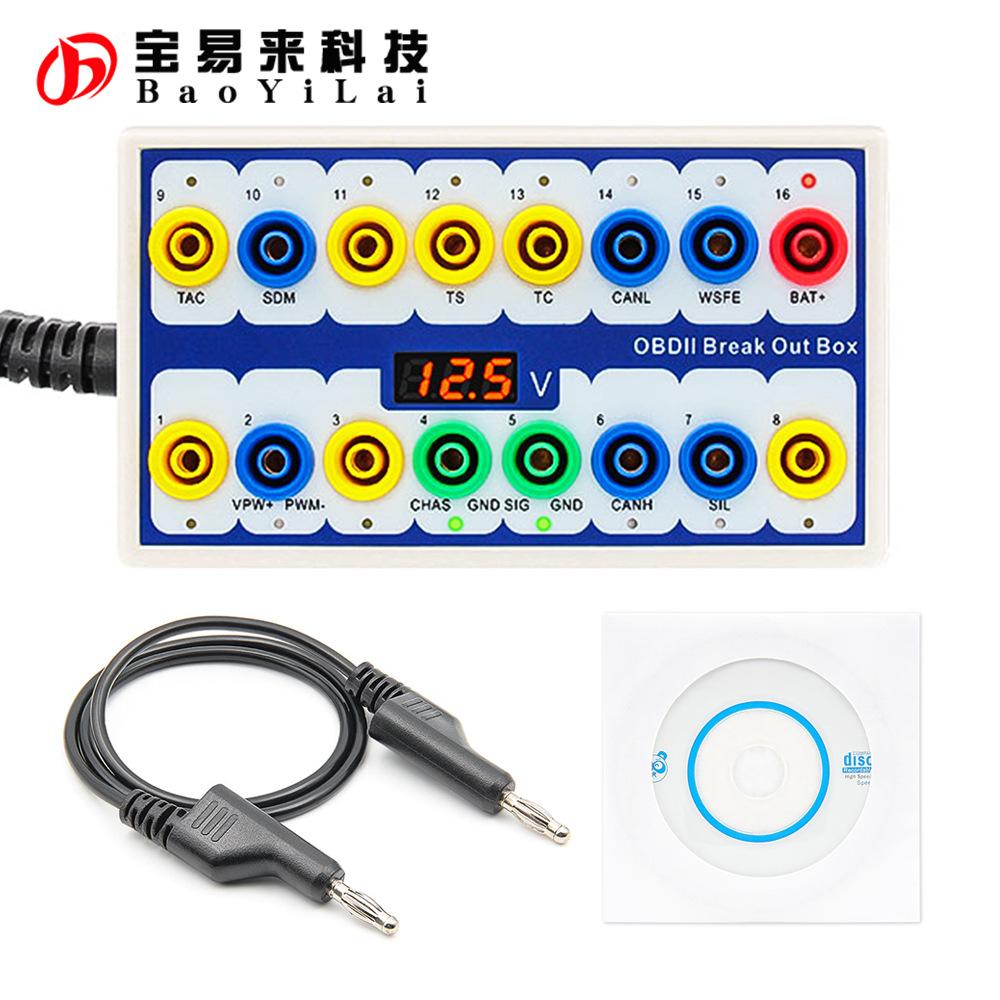

Significado del Indicador:

1. Fabricante personalizado

2. SJE1850 wirebus+

3. Fabricante personalizado

4. Puesta a tierra de la alimentación

5. Puesta a tierra de la señal

6. SAEJ2284CANhigh

7. Cable ISO9141-2&iso, DIS4230-4K

8. Fabricante personalizado

9. Fabricante personalizado

10. SJE1850 bus de cable-

11. Fabricante personalizado

12. Fabricante personalizado

13. Fabricante personalizado

14. SAEJ2284CANlow

15. Cable ISO9141-2 e ISO/DIS 4230-4L

16. Positivo de la batería del coche

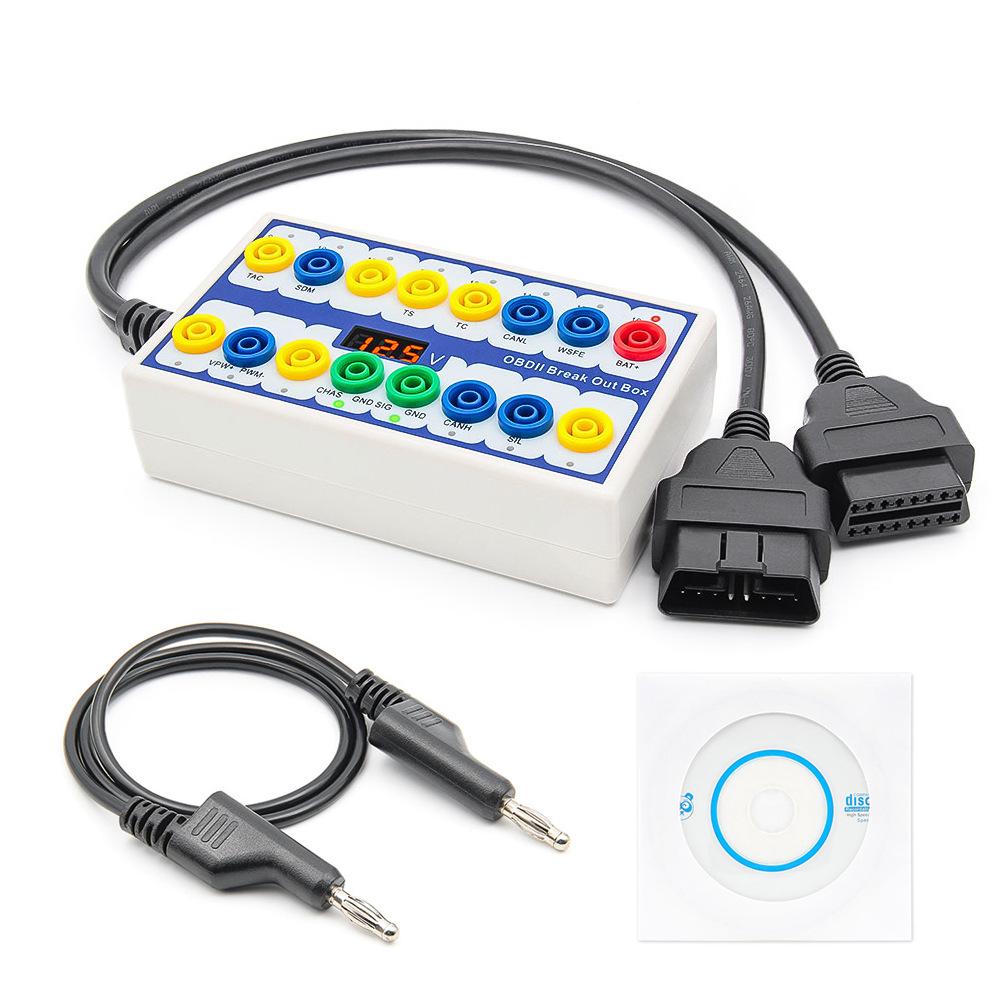

Lista de paquetes:

1 x Caja Breakout OBD2

1 x Cable de Pines
