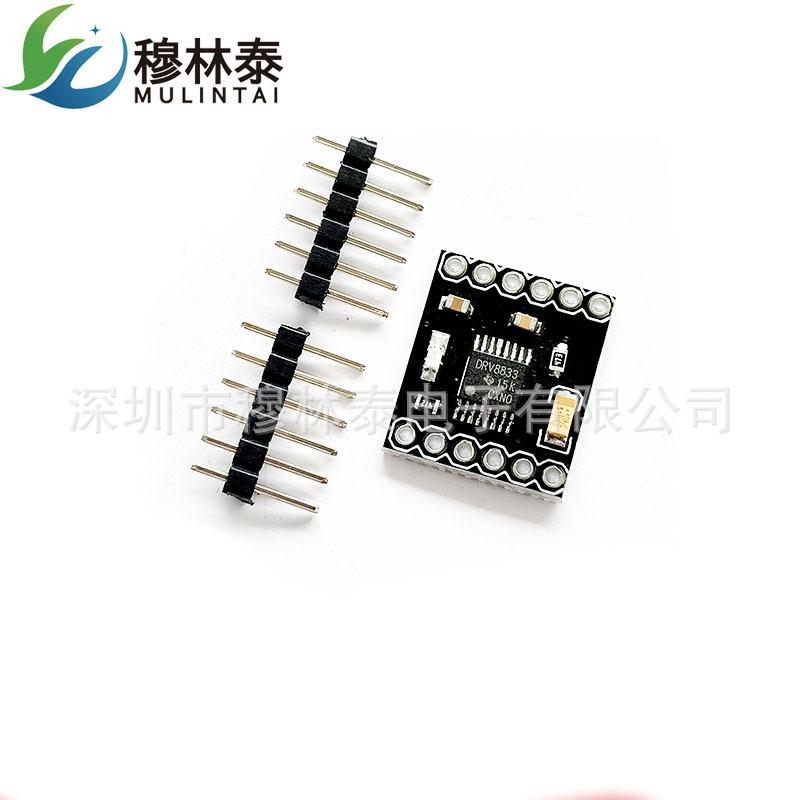

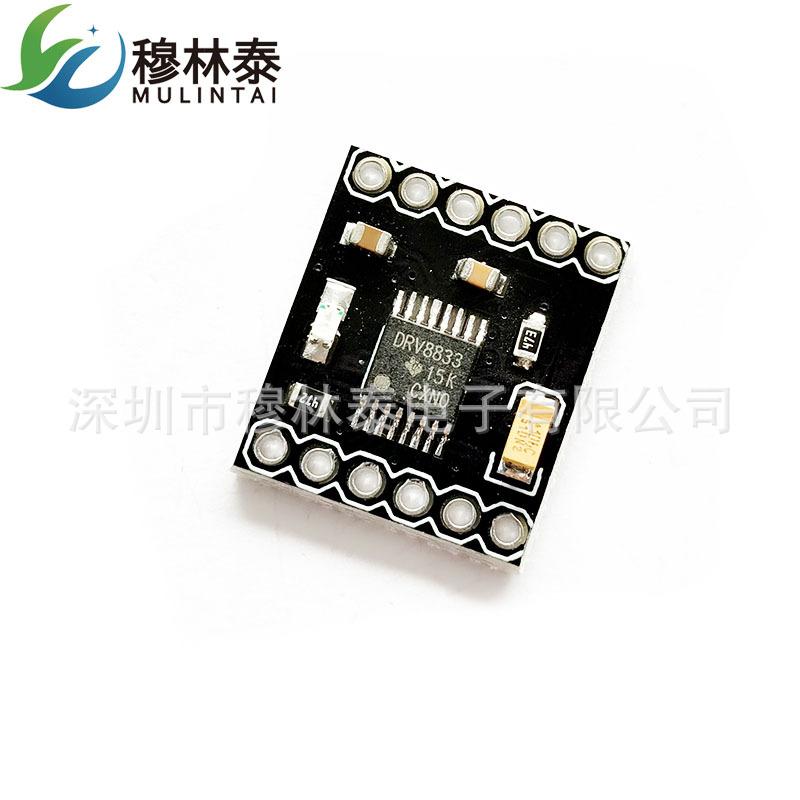

Tarjeta controladora de motor CC módulo controlador de motor bidireccional DRV8833 controlador de motor tamaño pequeño
parámetro:
Tamaño: 18.5*16mm
Voltaje de entrada: 3-10V
Corriente de salida de puente H único: 1.5A, puede controlar 2 motores reductores de CC.
Protección contra sobrecorriente incorporada, protección contra cortocircuitos, bloqueo por bajo voltaje y protección contra sobretemperatura. Con modo de suspensión de bajo consumo.
Aplicación: Puede controlar motores de CC por debajo de 1.5A y motores paso a paso de 4 cables.
Instrucciones de uso:
El nivel ULTR bajo es el modo de suspensión (necesita desconectar la unión de soldadura en cortocircuito J2 en la parte posterior del módulo)
OUT1, OUT2 es un puente H, y el control correspondiente es IN1, IN2.
OUT3, OUT4 son el segundo puente H, y el control correspondiente es IN3, IN4.
EEP es una salida de protección y no se usa por defecto.
VCC es el voltaje de entrada de 3 a 10V.
GND es tierra.
