Suministro directo de fábrica LBY-3 medidor de separación de techo HLY-2 indicador de separación de techo medidor dinámico de roca circundante

El medidor de separación del techo es un instrumento especial de monitoreo para vigilar el movimiento de las capas de roca del techo. El medidor de separación del techo también se llama indicador de separación del techo. Puede mostrar la separación de las capas de roca del techo dentro del rango de longitud del anclaje y fuera de ese rango. Proporciona al personal de ingeniería y técnico de las minas de carbón y al personal de inspección la base científica para determinar la longitud y la resistencia a la tracción del anclaje, y para comprender la racionalidad y la economía del anclaje utilizado, a fin de prevenir eficazmente la ocurrencia de accidentes de derrumbe del techo y garantizar la producción segura de las minas de carbón. Además, también se han desarrollado medidores de separación del techo con pantalla digital y medidores de separación del techo con monitoreo en línea.

El instrumento de separación del techo tipo T es un instrumento especial para monitorear el desplazamiento de la capa de roca del techo cuando se separa. Es adecuado principalmente para el techo de la galería soportado por pernos de anclaje y cables de anclaje, y la cara de trabajo que necesita medir el desplazamiento del techo. El instrumento tiene alta sensibilidad y pantalla intuitiva, lo que reduce en gran medida el error visual. Proporciona la base científica para que los técnicos de ingeniería de minas de carbón y el personal de pruebas determinen la longitud y la resistencia a la tracción del perno de anclaje, y comprendan la racionalidad y la economía del perno de anclaje y el cable de anclaje utilizados.

El principio del instrumento de separación de techos:
El indicador de separación del techo refleja los valores de múltiples dispositivos fijos en el agujero del techo que cambian con la capa de roca al dispositivo de lectura de medición en la superficie del techo a través del cable de medición. La estabilidad del techo del túnel y el efecto de soporte del perno de anclaje se juzgan por la diferencia de desplazamiento de diferentes capas del techo.

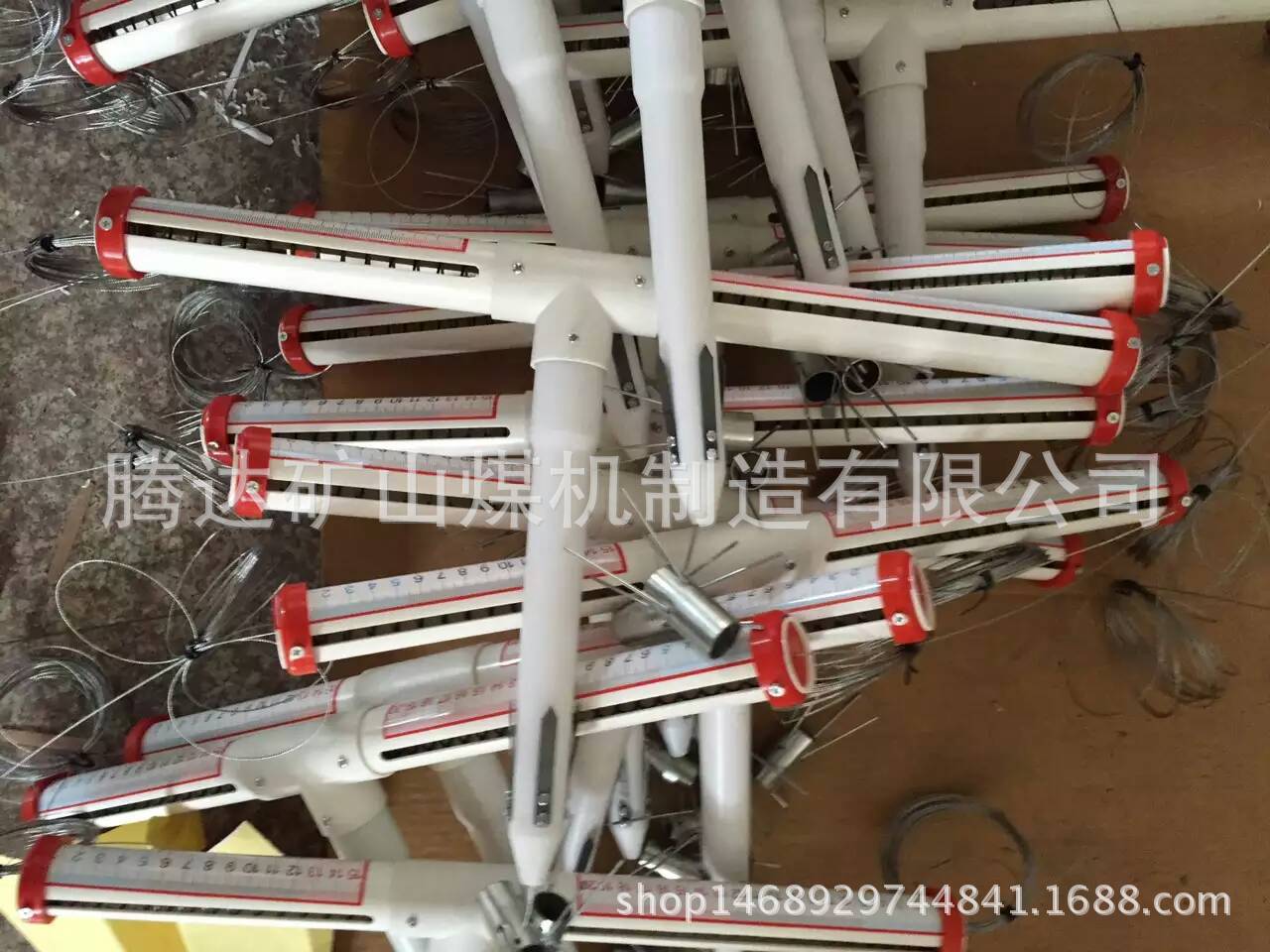

Estructura del instrumento de separación de techos:

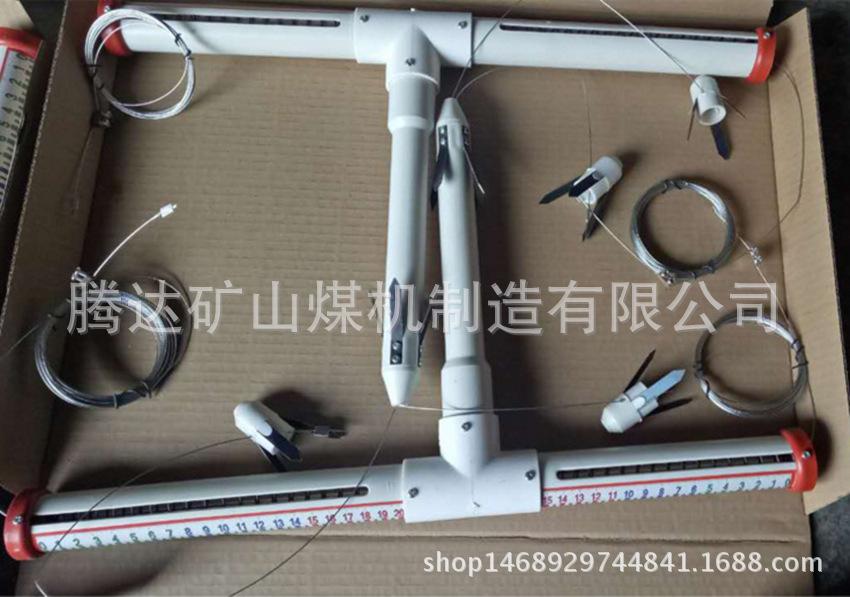

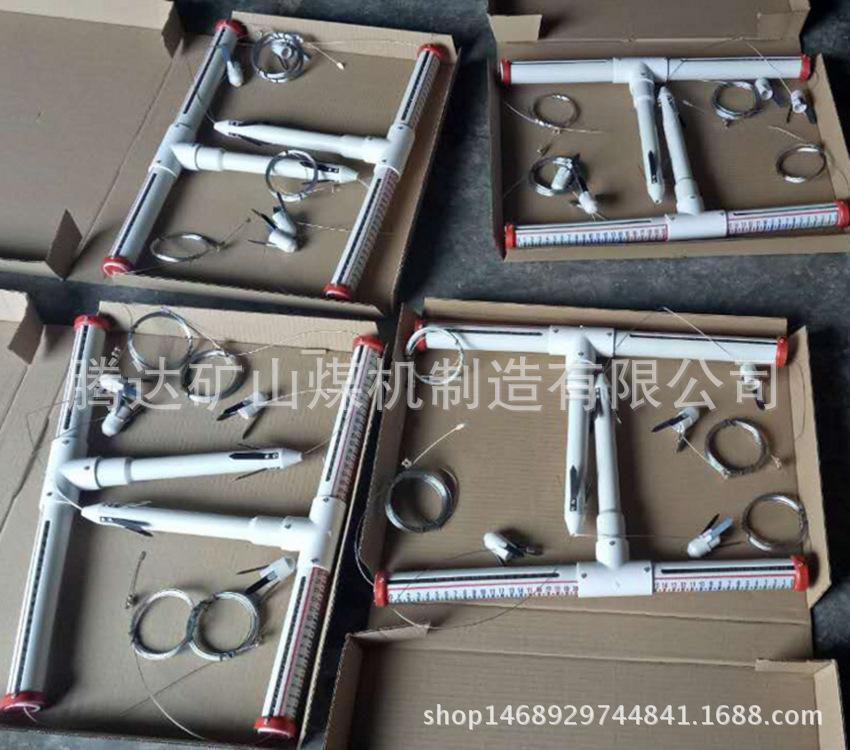

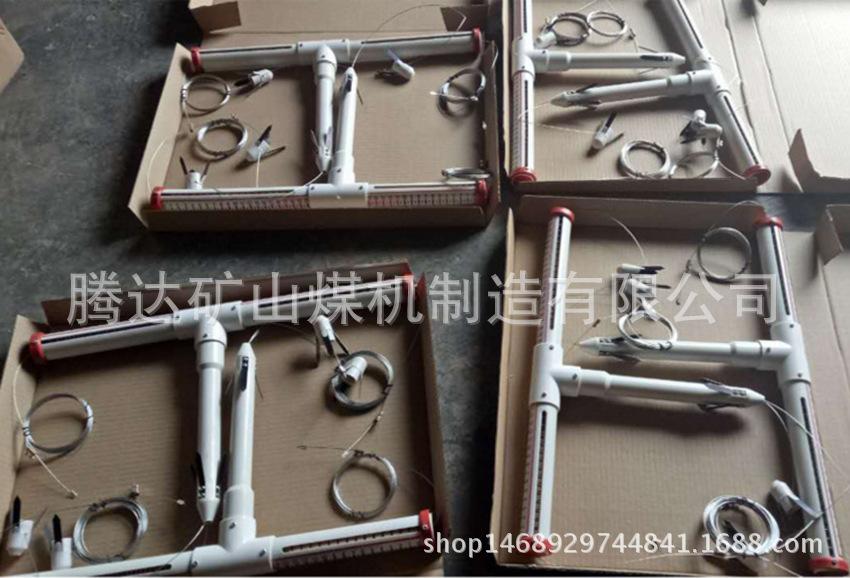

El instrumento de separación de techos consta de cuatro partes: un accesorio de perforación, un alambre de medición, un disco de perforación y un dispositivo de lectura:
(1) El fijador de orificio adopta una estructura de garra de resorte;
(2) El cable de medición está compuesto por múltiples alambres de acero finos con baja elasticidad y suavidad, conectando el fijador interno y el dispositivo de lectura de medición;
(3) El dispositivo de lectura consta de dos barras de acero semicirculares con marcas de escala;
(4) La placa de orificio está compuesta por un disco de plástico y un tubo de plástico. El disco se utiliza para drenar el agua en el orificio, y el tubo es el punto de referencia del dispositivo de lectura.

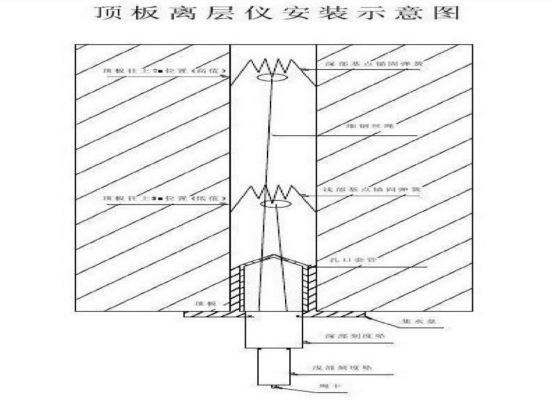

Instalación de instrumento de delaminación de techo:
Para reflejar con precisión los cambios en el techo, el medidor de delaminación debe instalarse siguiendo de cerca la cara de trabajo. Después de la instalación, el medidor de delaminación a menos de 10 metros de la cara de trabajo debe observarse y registrarse cada turno.

Pasos de instalación:
(1) Use un taladro de percusión con una broca de ∮26 mm para perforar un agujero de 7 m a 8 m de profundidad;
(2) Punto de anclaje profundo: Use la varilla de instalación para empujar el anclaje de punto de anclaje profundo en el agujero hasta que llegue al fondo del agujero. Después de retirar la varilla de instalación, tire de la cuerda de alambre con la mano para confirmar que el anclaje está fijo. El punto de anclaje profundo debe fijarse a 7 m - 8 m por encima de la placa superior.
Punto de base superficial: Use la varilla de instalación para empujar el anclaje de punto de base superficial hasta 2.3 metros. Después de retirar la varilla de instalación, tire de la cuerda de alambre a mano para confirmar que el anclaje está fijo;
(3) Alinear la escala: alinee el tubo de lectura gruesa con el borde inferior de la carcasa del orificio, bloquee la abrazadera de cable y corte el exceso de cable de acero: alinee el tubo de lectura fina con el borde inferior del tubo de lectura gruesa, bloquee la abrazadera de cable y corte el exceso de cable de acero. Para mayor comodidad de unificación, los valores de lectura base del tubo fino y el tubo grueso se establecen en 10 mm.

Reglas para el uso del instrumento de separación de techos:

(1) Se instala un indicador de separación del techo cada 5 m-10 m en el túnel; la posición de instalación del indicador de separación no debe estar a más de 1,5 m de la cabeza, de lo contrario, no se puede capturar todo el proceso de separación del techo;
(2) La cuerda de acero debe enrollarse de antemano y desenrollarse un círculo a la vez al introducirla en el ancla para evitar enredos;
(3) El anclaje de base poco profunda debe colocarse con precisión, y para ello, se pueden hacer marcas en la varilla de instalación de antemano;
(4) Después de la instalación, ambos péndulos de báscula deben estar en un estado de libre suspensión sin ninguna obstrucción;
(5) El equipo de construcción debe incluir la colocación, instalación y exhibición de la señalización del indicador de separación del techo en el sistema de responsabilidad de la construcción del túnel. Por ejemplo, se instala un indicador de separación del techo cada 5 m - 10 m en el túnel, y el espaciado mínimo es de 5 m al encontrar fallas;
(6) Durante la construcción de túneles de anclaje, si se descubre que hay un cambio significativo en el techo en una ubicación determinada y el valor de separación del techo es grande, la excavación del túnel debe detenerse a tiempo y se deben agregar cables de anclaje adicionales para reforzar el soporte en esa ubicación.

Parámetros técnicos principales del instrumento de separación de techos:
(1) Método de medición: pantalla de color reflectante
(2) Número de puntos de medición: 2
(3) Gran alcance (mm): 200
(4) Precisión de lectura (mm): ±1 mm
(5) Diámetro del orificio de anclaje (mm): 28-33

(6) Rango de medición: 150 mm para el punto de base poco profundo; 210 mm para el punto de base profundo
(7) Rango de monitoreo: 5 m para puntos de base poco profundos y 8 m para puntos de base profundos. El rango de monitoreo se puede determinar según las condiciones reales del sitio.

.
