Módulo de Relé Unidireccional Retardo Apagado Desconexión Disparador Retardo Ciclo Temporizador Circuito Interruptor

110 días
$7.428 pedido mín (400 uds)
Producto 5.0
Proveedor 4.0

Variaciones

All the way delay micro interface
All the way delay type-c interface

Coincidencias exactas a un precio más bajo

Productos similares a un precio más bajo

Especificaciones del producto
Marca
SUNLEPHANT
Fuerza
W
Frecuencia
See details
Especificaciones y modelos
All the way delay micro interface, All the way delay type-c interface
Marca
SUNLEPHANT
Fuerza
W
Frecuencia
See details
Especificaciones y modelos
All the way delay micro interface, All the way delay type-c interface
Marca
SUNLEPHANT
Fuerza
W
Frecuencia
See details
Especificaciones y modelos
All the way delay micro interface, All the way delay type-c interface
Detalles del producto
El texto en las imágenes se puede traducir

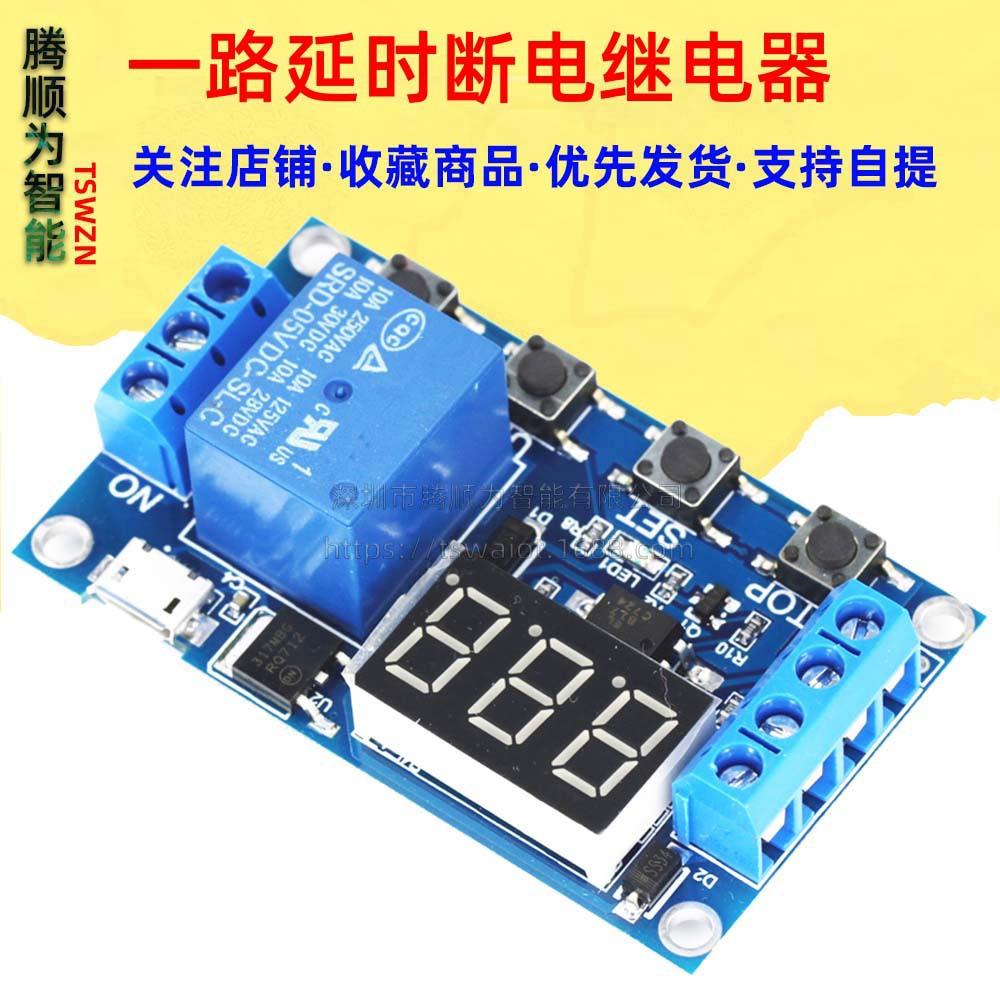

154（2）



El módulo de relé unidireccional retrasa el apagado y la desconexión para activar el interruptor del circuito de temporización del ciclo de retardo.







(Detalles proporcionados en chino e inglés)









Descripción en chino:







0.1 segundo (mínimo) ~ 999 minutos (máximo) continuamente ajustable



Este producto es fácil de usar y potente, pero se recomienda leer detenidamente las instrucciones de uso. Es un producto muy práctico.





Aspectos destacados del módulo:



1. Fuente de alimentación de amplio voltaje (6~30V) admite fuente de alimentación micro USB de 5.0V, lo que la hace muy conveniente de usar;



2. La interfaz es clara y sencilla, la función es potente, fácil de entender y satisface casi todas tus necesidades;



3. Tiene función de parada de emergencia de un botón (botón STOP), con protección contra conexión inversa, la conexión inversa no lo quemará;



4. Se agregó el modo de suspensión, que, cuando está habilitado, apaga automáticamente la pantalla si no hay ninguna operación en 5 minutos; cualquier pulsación de tecla la activa;



5. Se pueden configurar diferentes parámetros de OP, CL y LOP. Estos parámetros son mutuamente independientes y se guardan por separado;



6. Todos los parámetros de configuración se guardan automáticamente en caso de fallo de alimentación.





Modo de funcionamiento:



P1: Después de que se activa la señal, el relé conduce durante el tiempo OP, luego se desconecta; durante el tiempo OP, las siguientes operaciones



P1.1: La reactivación de la señal no es válida



P1.2: Señales de re-disparo para reiniciar la temporización



P1.3: La señal se reinicia nuevamente, el relé se desconecta y la temporización se detiene;





P-2: Emite una señal de disparo. Tras desactivar el relé durante el tiempo CL, se activa durante el tiempo OP. Una vez finalizada la temporización, el relé se desactiva.





P3.1: Dar una señal de activación, después de que el relé esté encendido durante el tiempo OP, el relé esté apagado durante el tiempo CL y luego repetir la acción anterior, dar la señal nuevamente dentro del ciclo, el relé se apaga y detiene el cronometraje; se puede configurar el número de ciclos (LOP);



P3.2: No se requiere señal de activación después del encendido, el relé está activado durante el tiempo OP, el relé está desactivado durante el tiempo CL y las acciones anteriores se repiten; se puede configurar el número de ciclos (LOP);





P-4: Función de retención de señal Si hay una señal de disparo, el temporizador se reinicia y el relé permanece encendido; cuando la señal desaparece, el relé se apaga después de temporizar OP; durante la temporización, si hay otra señal, el temporizador se reinicia;





Parámetros del producto:



1: Voltaje de trabajo: 6--30V, admite fuente de alimentación micro USB 5.0V



2: Fuente de señal de disparo: disparo de alto nivel (3.0V-24V), la tierra de la señal es diferente de la tierra del sistema para mejorar la capacidad antiinterferencias del sistema (también puede cortocircuitar la tierra común usted mismo)



3: Capacidad de salida: puede controlar dispositivos dentro de CC 30v 5A o CA 220v 5A



4: Corriente estática: 20mA Corriente de trabajo: 50mA



5: Vida útil: más de 100,000 veces; Temperatura de trabajo: -40-85℃; Tamaño: 6.2*3.8*1.7cm



6: Con aislamiento de optoacoplador, capacidad antiinterferencias mejorada, placa de circuito de grado industrial, parámetros configurados permanentemente después de un fallo de energía



memoria.





Nota especial: La salida de relé es un contacto pasivo sin salida de energía, y controla el encendido y apagado de una línea.











Rango de tiempo:



0.1 segundo (mínimo) ~ 999 minutos (máximo) continuamente ajustable





Cómo elegir el rango de tiempo:



Después de configurar los valores de los parámetros en la interfaz de selección de modo, presione brevemente la tecla STOP para seleccionar el rango de tiempo;



XXX. Punto decimal en la posición de las unidades, rango de tiempo: 1 segundo ~ 999 segundos



Punto decimal XX.X en la posición de las decenas, rango de tiempo: 0.1 segundos ~ 99.9 segundos



X.X.X. Puntos decimales todos activados, rango de tiempo: 1 minuto ~ 999 minutos



Por ejemplo, si desea establecer el OP en 3,2 segundos, mueva el punto decimal al lugar de las decenas y el tubo digital mostrará 03,2.





Descripción del parámetro: OP tiempo de encendido, CL tiempo de apagado, LOP número de ciclos (1—999 veces, "---" representa ciclos infinitos)





Estos parámetros son independientes entre sí, pero todos los modos los comparten. Por ejemplo, si el tiempo de conducción OP está configurado en 5 segundos en P1.1 y el usuario desea cambiar al modo P1.2, al ingresar a P1.2 para configurar los parámetros correspondientes, OP también será de 5 segundos.



En la interfaz principal (pantalla000)perroCOLOCARtecla, la pantalla se iluminaráOP（CL，PODAR) y la hora correspondiente XXX；



Si el patrón solo tieneOP(Por ejemplo, modoP1.1，P1.2，P1.3) tiempo, luego presione brevementeCOLOCARLa clave solo se mostraráOPy el tiempo correspondiente;



Si hay OP, CL, LOP en el modo (como el modo P3.1, P3.2), presione brevemente el botón SET para mostrar OP y el tiempo correspondiente, CL y el tiempo correspondiente, LOP y el número de veces correspondiente;



Después de configurar el modo, puede ver fácilmente los parámetros configurados en el modo actual presionando brevemente el botón SET en la interfaz principal, ¡lo cual es muy conveniente!





Cómo establecer parámetros



1. Primero determine el modo de trabajo del relé;





2. Según el modo de funcionamiento del relé, el modo de funcionamiento actual (modo P1.1 por defecto) parpadeará en la interfaz principal (al encender el módulo), y luego entrará en la interfaz principal. "Mantenga pulsado el botón SET durante 2 segundos y suelte" para entrar en la interfaz de selección de modo. Utilice los botones UP y DOWN de pulsación corta para seleccionar el modo que se va a configurar (P1.1~P-4);





3. Después de seleccionar el modo que se va a configurar (por ejemplo, P3.2), presione brevemente la tecla SET para configurar los parámetros correspondientes. El parámetro a configurar parpadeará (tiempo de conducción OP, tiempo de desconexión CL, tiempos de ciclo LOP ("---" representa ciclos infinitos)). Ajuste los valores de los parámetros usando ARRIBA y ABAJO, soportando la pulsación larga (aumento o disminución rápida) y la pulsación corta (aumento o disminución en 1 unidad). Después de configurar el valor del parámetro, seleccione la posición del punto decimal presionando brevemente la tecla STOP para elegir el rango de tiempo (tiempo correspondiente 0.1 segundos ~ 999 minutos). Presione brevemente la tecla SET para configurar el siguiente parámetro del modo actual, el proceso es el mismo.





4. Después de configurar los parámetros del modo seleccionado, mantenga presionado el botón SET durante 2 segundos y luego suéltelo. El modo configurado actualmente parpadeará y luego volverá a la interfaz principal. Los parámetros se han configurado correctamente. ¡Es muy simple!



Interfaz principal: Cuando el relé no funciona, muestra "000" (sin decimales). Cuando funciona, muestra un decimal, ¡muy claro!



Interfaz de selección de modo: mantenga pulsada la tecla SET para entrar. Una vez configurada, mantenga pulsada la tecla SET para salir y volver a la interfaz principal. ¡Es muy sencillo!











Modo de habilitación de relé：



1. ENCENDIDO: El relé de tiempo de operación (OP) permite la conducción;



2. APAGADO: El relé tiene prohibido conducir y está siempre en el estado cerrado;



Presione brevemente el botón STOP en la interfaz principal para alternar entre encendido y apagado. El estado actual parpadeará y luego volverá a la interfaz principal. (Esta función es una parada de emergencia que abre el relé cerrado con un solo clic).





Modo de suspensión:



1. Modo de suspensión CP: dentro de cinco minutos, si no hay operación, el tubo digital apagará automáticamente la pantalla, y el programa se ejecutará normalmente;



2. Modo normal: el tubo digital siempre está encendido para visualización;



Mantenga pulsado el botón STOP durante 2 segundos y luego suéltelo para cambiar entre los estados CP y Od. El estado actual parpadeará y luego volverá a la interfaz principal.









Descripción en inglés:





Características del producto:



1. Fuente de alimentación de amplio voltaje (6 ~ 30V) admite fuente de alimentación micro USB de 5.0V, fácil de usar;



2. La interfaz es clara y sencilla, potente, fácil de entender, satisface casi todas sus necesidades;



3. Hay una función de parada con llave (tecla STOP), con protección contra polaridad inversa, la polaridad inversa no quema;



4. Aumentar el modo de suspensión, permite, sin ninguna operación en 5 minutos, apagar el monitor automáticamente; cualquier tecla para activar;



5. Puede configurar parámetros OP, CL, LOP diferentes, que son independientes entre sí, fueron guardados;



6. Todos los parámetros de configuración se guardan automáticamente al apagar.







Parámetros del producto:
1: Voltaje de funcionamiento: 6--30V soporte fuente de alimentación micro USB 5.0V
2: La fuente de disparo: señal de disparo alto (3.0V-24V) sin sistema de tierra común para mejorar la capacidad antiinterferencias del sistema (también tierra común auto-cortocircuitada)
3: Capacidad de salida: Puede controlar el CC o CA dentro de 30v 5A dentro de 220v5A
4: Corriente de reposo: 20mA Corriente de operación: 50mA
5: Rango de tiempo: 0.1 segundos - 999 minutos continuamente ajustable;
6: Disponibilidad: más de 10 millones de veces;
Temperatura de funcionamiento: -40-85 Celsius ;
tamaño: 6.2 * 3.8 * 1.7cm
7: con aislamiento de optoacoplador, capacidad antiinterferencias mejorada, placas de circuito de grado industrial, parámetros configurados con memoria permanente después de un fallo de energía.
Nota especial: Las salidas de relé son de contacto pasivo, salida sin carga para controlar un rol de línea apagada.

manual del producto:
Modo de funcionamiento:
P1: Después de la señal de disparo, el relé se activa durante el tiempo OP, y luego se desconecta; durante el tiempo OP, de la siguiente manera
P1.1: Señal inválida disparada de nuevo
P1.2: La señal de retemporización se activa de nuevo
P1.3: La señal de reinicio se activa de nuevo, el relé se apaga, detiene el reloj;
P-2: a la señal de disparo, el relé después del tiempo apagado CL, tiempo de conducción del relé OP, después de que termina el conteo, desconectar el relé;
P3.1: Después de que la señal de disparo al relé active el tiempo OP, el relé se apaga el tiempo CL, luego el ciclo de operación, para señalar que el relé se apaga, detiene el reloj una vez más dentro del bucle; los ciclos (LOP) se pueden configurar;
P3.2: Después de la alimentación sin señal de disparo, el relé se activa durante el tiempo OP, el relé se desactiva durante el tiempo CL, se repite la operación; los ciclos (LOP) se pueden configurar;
P-4: función de retención de señal si hay una señal de disparo el tiempo se borra, el relé permanece encendido; cuando la señal desaparece, después del tiempo OP el relé se desconecta; período del temporizador, luego hay una señal, el tiempo se borra;
Ajuste de tiempo:
Después de configurar los valores de los parámetros en la pantalla de selección de modo mediante una pulsación corta del botón STOP, seleccione el rango de tiempo;
XXX bits de punto decimal, rango de tiempo: 1 segundo a 999 segundos
XX.X punto decimal en diez, Rango de tiempo: 0.1 segundos a 99.9 segundos
X.X.X. decimal brillo máximo, Rango de tiempo: 1 minuto a 999 minutos
Por ejemplo, si desea configurar OP en 3.2 segundos, luego mueva el punto decimal a diez, la pantalla digital 03.2
Descripción del parámetro: Tiempo de operación, Tiempo de apagado, Ciclos LOP (1-999 veces, "---" representa bucle infinito)
Estos parámetros son independientes entre sí, pero cada uno de estos parámetros de modo común, por ejemplo, P1.1 establece el tiempo de operación (OP-time) en 5 segundos, el usuario quiere cambiar al modo P1.2, entonces ingrese P1.2 y establezca los parámetros apropiados, el tiempo de operación (OP) será de cinco segundos;
En la interfaz principal (pantalla 000) Presionar el botón SET mostrará OP (CL, LOP) y el tiempo correspondiente XXX;
Si solo el tiempo del modo OP (como el modo P1.1, P1.2, P1.3), entonces presionar el botón SET mostrará solo el OP y el tiempo correspondiente;
Si el patrón tiene OP, CL, LOP (como el modo P3.1, P3.2) entonces presione el botón SET OP y la hora correspondiente, CL y la hora correspondiente, LOP y el número correspondiente se mostrarán;
En el modo de configuración, los parámetros de la interfaz principal presionando brevemente el botón SET pueden ver fácilmente el modo actual establecido, ¡muy conveniente!

configuración de parámetros:
1. Primero, determine el modo de operación del relé;
El modo de operación del relé, en la interfaz principal (cuando el módulo está encendido, parpadea el modo de trabajo actual (modo predeterminado P1.1), luego ingresa a la interfaz principal) "presione prolongadamente el botón SET durante 2 segundos después de soltar" para ingresar a la pantalla de selección de modo presionando los botones ARRIBA, ABAJO para seleccionar el modo a configurar (P1.1 ~ P-4);
3. Después de seleccionar el modo a configurar (por ejemplo, P3.2) Presione la tecla SET para configurar los parámetros apropiados, luego el parámetro a configurar parpadea (tiempo OP, tiempo CL apagado, ciclos LOP ("- -" representa bucle infinito)) mediante ARRIBA, ABAJO para ajustar el valor, admite pulsación larga (aumento o disminución rápida) y pulsación (aumento o disminución de una unidad); configurando el valor del parámetro mediante una pulsación corta del botón STOP para seleccionar la posición del punto decimal, seleccione el rango de tiempo (tiempo correspondiente de 0.1 segundos a 999 minutos); presione brevemente la tecla sET para configurar el siguiente parámetro del modo actual, el proceso anterior;
4. Después de que la configuración de los parámetros del modo seleccionado sea buena, presione el botón SET durante 2 segundos después de soltar, el modo actualmente configurado parpadeará y luego volverá a la pantalla principal, ¡configurar los parámetros con éxito es muy simple!
La interfaz principal: En el estado de no funcionamiento del relé muestra "000" (sin punto decimal), con un punto decimal bajo el estado del relé, ¡muy claro!
Pantalla de selección de modo: Presione prolongadamente SET para entrar, una vez completada la configuración, presione la tecla SET para salir y regresar a la interfaz principal ¡es muy simple!
Funciones de la tecla STOP:
Modo de habilitación de relés:
1. ENCENDIDO: el relé de tiempo OP interno permite la conducción;
2. APAGADO: el relé prohíbe la conducción está siempre cerrado;
En la interfaz principal, presione brevemente el botón STOP para cambiar entre ON y OFF, el estado actual parpadeará y luego volverá a la pantalla principal. (Esta función es una función de parada de emergencia, un relé de desconexión de llave cerrado)
Modo de suspensión:
1. Modo de suspensión C-P: cinco minutos sin ninguna operación, la pantalla digital se apaga automáticamente, el funcionamiento normal del programa;
2. Modo normal O: pantalla digital siempre abierta;
Presione el botón STOP durante dos segundos después de la liberación, para cambiar al estado C-P y O-d, en el cual el estado actual parpadea y luego regresa a la pantalla principal.






visualización de la imagen:



154 (6)

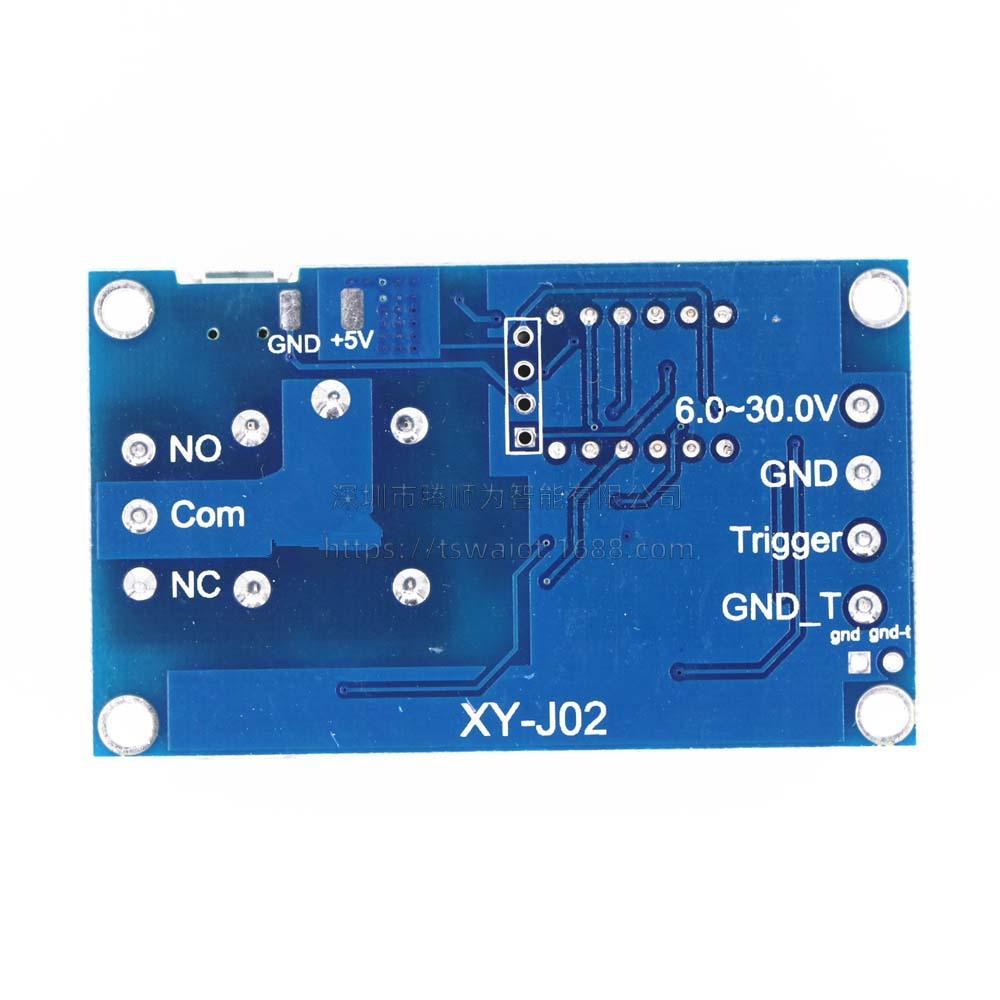

154 (7)

154 (3)

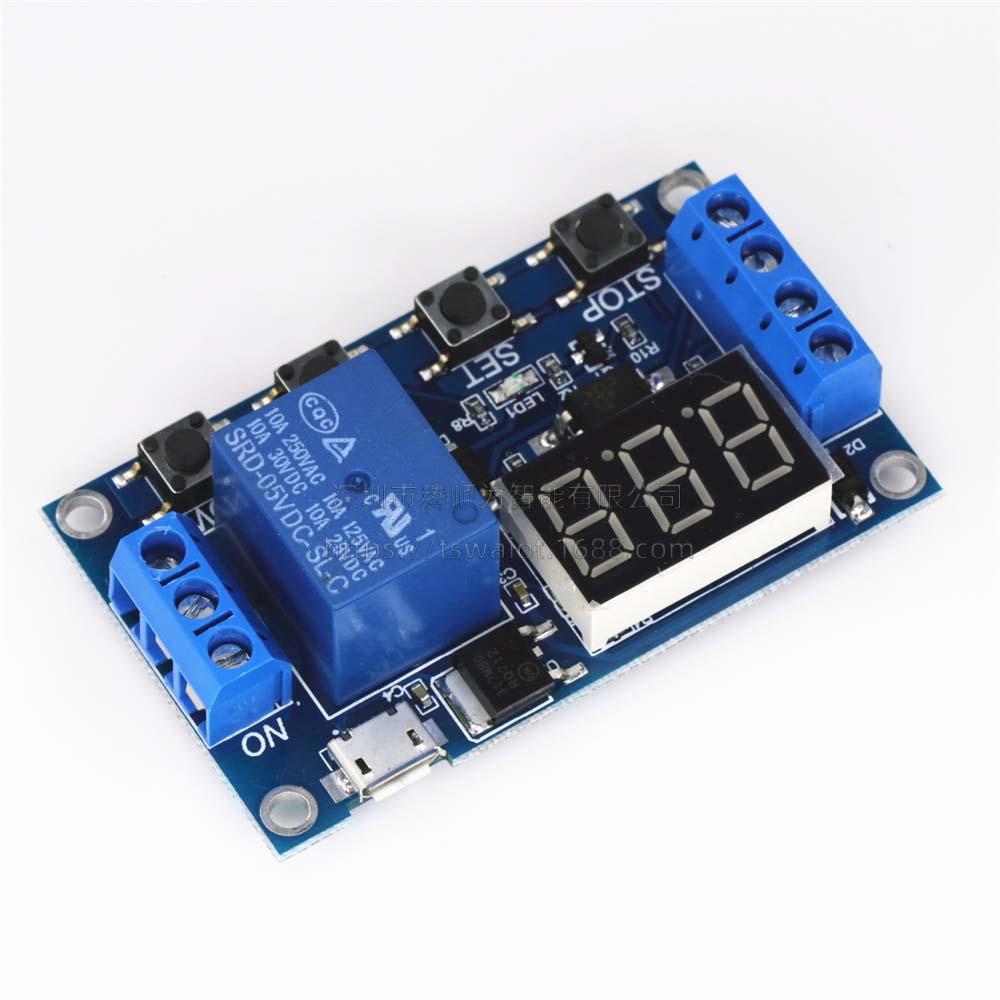

154 (2)
