Circuito de temporización del ciclo de retardo del disparador de desconexión del apagado del módulo de relé de todo el recorrido

0.1 segundo (mínimo) ~ 999 minutos (máximo) continuamente ajustable

Este producto es fácil de usar y potente, pero se recomienda leer detenidamente las instrucciones de uso. Es un producto muy práctico.

Modo de funcionamiento:

P1: Después de que se activa la señal, el relé conduce durante el tiempo OP, luego se desconecta; durante el tiempo OP, las siguientes operaciones

P1.1: La reactivación de la señal no es válida

P1.2: Señales de re-disparo para reiniciar la temporización

P1.3: La señal se reinicia nuevamente, el relé se desconecta y la temporización se detiene;

P-2: Emite una señal de disparo. Tras desactivar el relé durante el tiempo CL, se activa durante el tiempo OP. Una vez finalizada la temporización, el relé se desactiva.

P3.1: Dar una señal de activación, después de que el relé esté encendido durante el tiempo OP, el relé esté apagado durante el tiempo CL y luego repetir la acción anterior, dar la señal nuevamente dentro del ciclo, el relé se apaga y detiene el cronometraje; se puede configurar el número de ciclos (LOP);

P3.2: No se requiere señal de activación después del encendido, el relé está activado durante el tiempo OP, el relé está desactivado durante el tiempo CL y las acciones anteriores se repiten; se puede configurar el número de ciclos (LOP);

P-4: Función de retención de señal Si hay una señal de disparo, el temporizador se reinicia y el relé permanece encendido; cuando la señal desaparece, el relé se apaga después de temporizar OP; durante la temporización, si hay otra señal, el temporizador se reinicia;

Rango de tiempo

0.1 segundo (mínimo) ~ 999 minutos (máximo) continuamente ajustable

Cómo elegir el rango de tiempo:

Después de configurar los valores de los parámetros en la interfaz de selección de modo, presione brevemente la tecla STOP para seleccionar el rango de tiempo;

XXX. Punto decimal en la posición de las unidades, rango de tiempo: 1 segundo ~ 999 segundos

Punto decimal XX.X en la posición de las decenas, rango de tiempo: 0.1 segundos ~ 99.9 segundos

X.X.X. Puntos decimales todos activados, rango de tiempo: 1 minuto ~ 999 minutos

Por ejemplo, si desea establecer el OP en 3,2 segundos, mueva el punto decimal al lugar de las decenas y el tubo digital mostrará 03,2.

Descripción del parámetro: OP tiempo de encendido, CL tiempo de apagado, LOP número de ciclos (1—999 veces, "---" representa ciclos infinitos)

Estos parámetros son independientes entre sí, pero todos los modos los comparten. Por ejemplo, si el tiempo de conducción OP está configurado en 5 segundos en P1.1 y el usuario desea cambiar al modo P1.2, al ingresar a P1.2 para configurar los parámetros correspondientes, OP también será de 5 segundos.

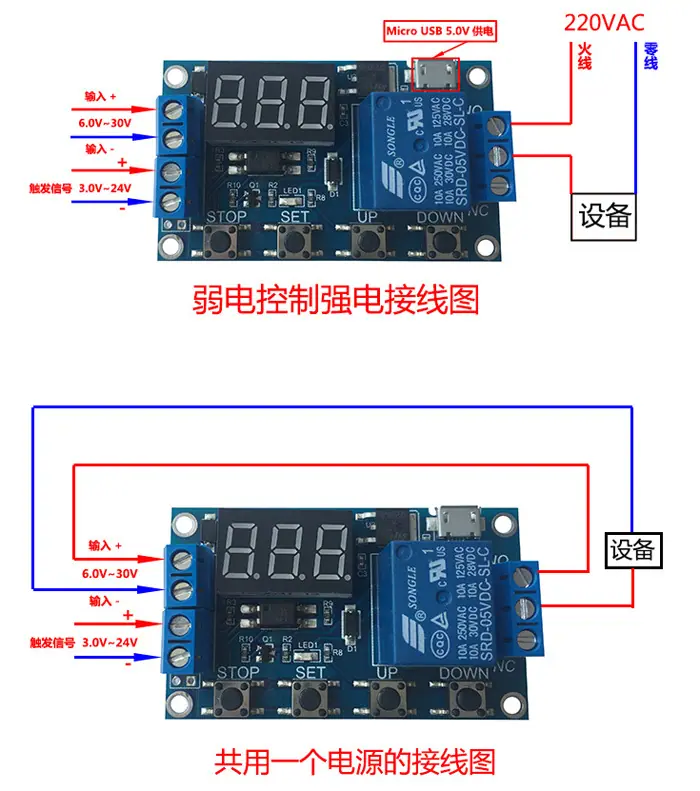

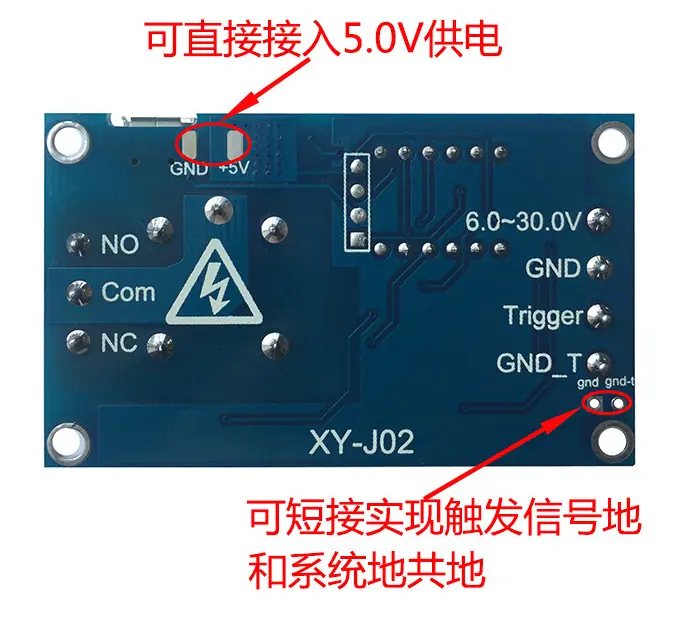

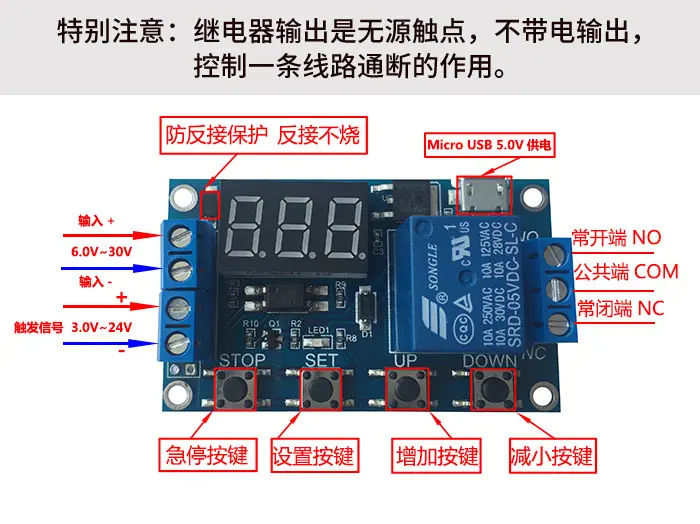

En la interfaz principal (mostrando 000), una pulsación corta del botón SET mostrará OP (CL, LOP) y el tiempo correspondiente XXX;

Si solo hay tiempo OP en el modo (como modo P1.1, P1.2, P1.3), presione brevemente el botón SET para mostrar solo OP y el tiempo correspondiente;

Si hay OP, CL, LOP en el modo (como el modo P3.1, P3.2), presione brevemente el botón SET para mostrar OP y el tiempo correspondiente, CL y el tiempo correspondiente, LOP y el número de veces correspondiente;

Después de configurar el modo, puede ver fácilmente los parámetros configurados en el modo actual presionando brevemente el botón SET en la interfaz principal, ¡lo cual es muy conveniente!



Cómo establecer parámetros

1. Primero determine el modo de trabajo del relé;

2. Según el modo de trabajo del relé, el modo de trabajo actual (modo P1.1 predeterminado) parpadeará en la interfaz principal (al encender el módulo), y luego entrará en la interfaz principal. "Mantenga presionado el botón SET durante 2 segundos y suelte" para ingresar a la interfaz de selección de modo. Seleccione el modo que se va a configurar (P1.1~P-4) presionando brevemente los botones ARRIBA y ABAJO;

3. Después de seleccionar el modo que se va a configurar (por ejemplo, P3.2), presione brevemente la tecla SET para configurar los parámetros correspondientes. El parámetro a configurar parpadeará (tiempo de conducción OP, tiempo de desconexión CL, tiempos de ciclo LOP ("---" representa ciclos infinitos)). Ajuste los valores de los parámetros usando ARRIBA y ABAJO, soportando la pulsación larga (aumento o disminución rápida) y la pulsación corta (aumento o disminución en 1 unidad). Después de configurar el valor del parámetro, seleccione la posición del punto decimal presionando brevemente la tecla STOP para elegir el rango de tiempo (tiempo correspondiente 0.1 segundos ~ 999 minutos). Presione brevemente la tecla SET para configurar el siguiente parámetro del modo actual, el proceso es el mismo.

4. Después de configurar los parámetros del modo seleccionado, mantenga presionado el botón SET durante 2 segundos y luego suéltelo. El modo configurado actualmente parpadeará y luego volverá a la interfaz principal. Los parámetros se han configurado correctamente. ¡Es muy simple!

Interfaz principal: Cuando el relé no funciona, muestra "000" (sin decimales). Cuando funciona, muestra un decimal, ¡muy claro!



Interfaz de selección de modo: mantenga pulsada la tecla SET para entrar. Una vez configurada, mantenga pulsada la tecla SET para salir y volver a la interfaz principal. ¡Es muy sencillo!





Expansión de la función del botón STOP:



Modo de habilitación de relé:



1. ENCENDIDO: El relé de tiempo de operación (OP) permite la conducción;



2. APAGADO: El relé tiene prohibido conducir y está siempre en el estado cerrado;



Presione brevemente el botón STOP en la interfaz principal para alternar entre encendido y apagado. El estado actual parpadeará y luego volverá a la interfaz principal. (Esta función es una parada de emergencia que abre el relé cerrado con un solo clic).



Modo de suspensión:



1. Modo de Sueño C-L: Dentro de cinco minutos, sin ninguna operación, el tubo digital apaga automáticamente la pantalla y el programa se ejecuta normalmente;



2. Modo normal: el tubo digital siempre está encendido para visualización;







Mantenga pulsado el botón STOP durante 2 segundos y luego suéltelo para cambiar entre los estados C-L y O-d. El estado actual parpadeará y luego volverá a la interfaz principal.
