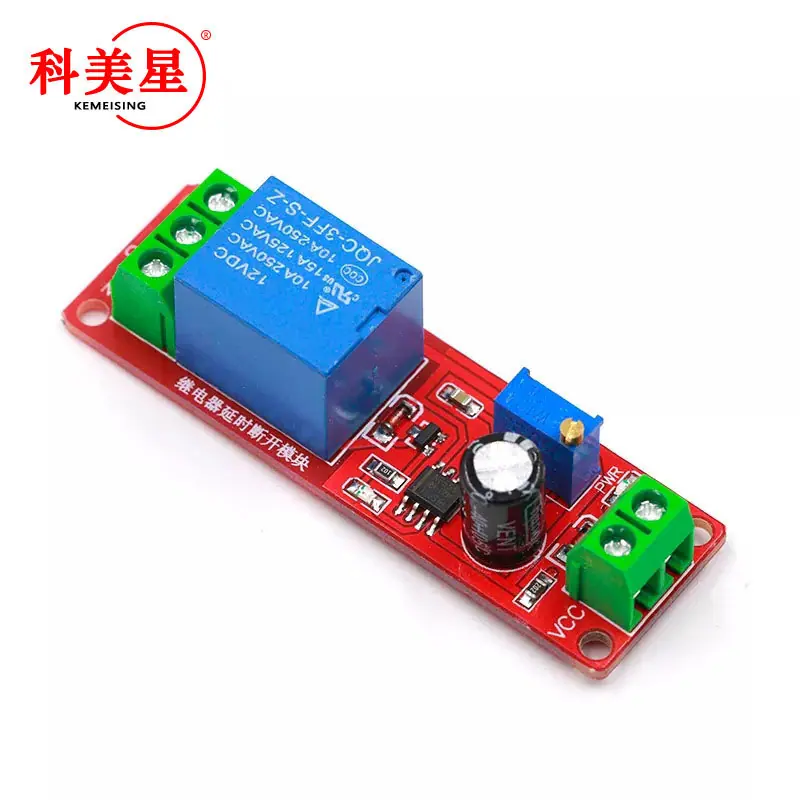

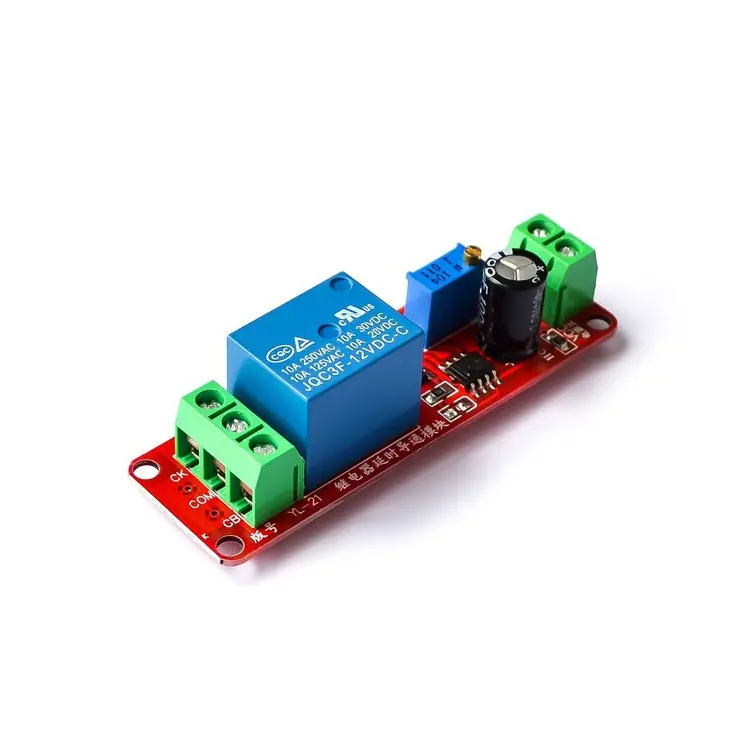

NE555 Relé de retardo Interruptor de temporización Módulo ajustable Módulo de relé de retardo Interruptor de encendido con retardo

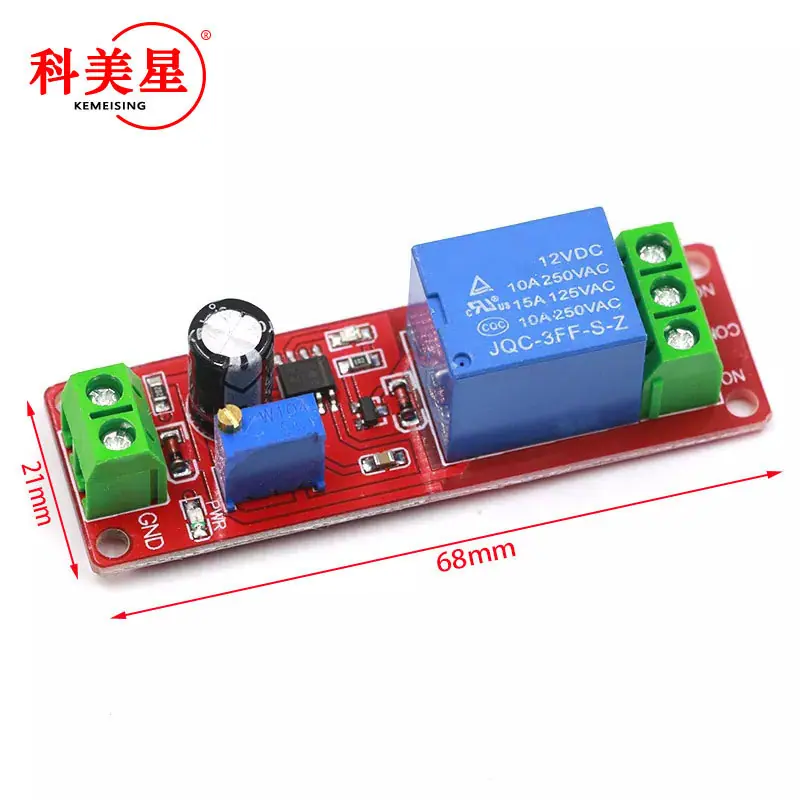

1. Tamaño: 6.8CM*2.1CM

2. Chip principal: NE555

3. Voltaje de funcionamiento: CC 12V

4. Características:

1. Cuando se enciende la alimentación, el relé se activará después de un retraso (este módulo solo tiene una función de encendido retardado, no una función de apagado retardado, a menos que se corte la alimentación). Específicamente: Después de encender la alimentación, el relé no se activará inmediatamente. En este momento, el estado del terminal de salida del relé es: normalmente abierto está desconectado del común, normalmente cerrado está conectado al común; después de un retraso de 1 a 10 segundos (retraso ajustable), el relé se activa. En este momento, el estado del terminal de salida del relé es: normalmente abierto está conectado al común, normalmente cerrado está desconectado del común; mientras el módulo no esté apagado, este estado (estado de relé activado) se mantendrá. Fenómeno de prueba: Después de encender la alimentación, la luz indicadora roja de encendido se enciende. Después de un retraso de 1 a 10 segundos, el relé se activa, se escuchará un sonido de "clic" y se encenderá la luz indicadora azul de activación del relé.

2. Tiempo de retardo ajustable, (0~10 segundos)
4. Añadir un potenciómetro puede aumentar el tiempo de retardo
5. Aumentar el capacitor C1 puede aumentar el tiempo de retardo
6. Con luz indicadora de potencia de entrada
7. Con luz indicadora de relé activado

8、Puede controlar equipos de CA 220V/10A y menos. (Control de equipos 2000W)

9. Con protección de corriente continua por relé.

10. Fórmula del tiempo de retardo: T = 1.1RC. Por ejemplo: capacitor 100uF resistencia 100K T = 1.1 * 100000 * 0.0001 = 11 segundos
