Módulo sensor de vibración normalmente cerrado, interruptor de vibración, módulo sensor de alarma, interruptor de vibración SW-420

usar:

Se utiliza para diversas acciones de activación por vibración, alarmas antirrobo, coches inteligentes, alarmas sísmicas, alarmas de motocicleta, etc. En comparación con los módulos de sensor de vibración de tipo normalmente abierto, este módulo tiene un tiempo de activación por vibración más prolongado y puede controlar módulos de relé.

Características del módulo:

1. Adopta sensor de vibración tipo normalmente cerrado SW-420

2. Salida del comparador, señal limpia, buena forma de onda, fuerte capacidad de conducción, superior a 15 mA.

3. Voltaje de trabajo 3,3 V-5 V

4. Forma de salida: salida de conmutación digital (0 y 1)

5. Equipado con orificios para pernos de fijación para una fácil instalación.

6. Tamaño de la placa PCB pequeña: 3,2 cm x 1,4 cm

7. Utilice el comparador LM393 de amplio voltaje

Instrucciones de uso del módulo:

1. Cuando el producto no vibra, el interruptor de vibración está en un estado cerrado, el extremo de salida emite un nivel bajo y la luz indicadora verde está encendida;

2. Cuando el producto vibra, el interruptor de vibración se desconecta instantáneamente, el terminal de salida emite un nivel alto y la luz indicadora verde se apaga;

3. El extremo de salida se puede conectar directamente a la microcomputadora de un solo chip, y la microcomputadora de un solo chip puede detectar los niveles alto y bajo, detectando así si el entorno está vibrando y desempeñando una función de alarma.

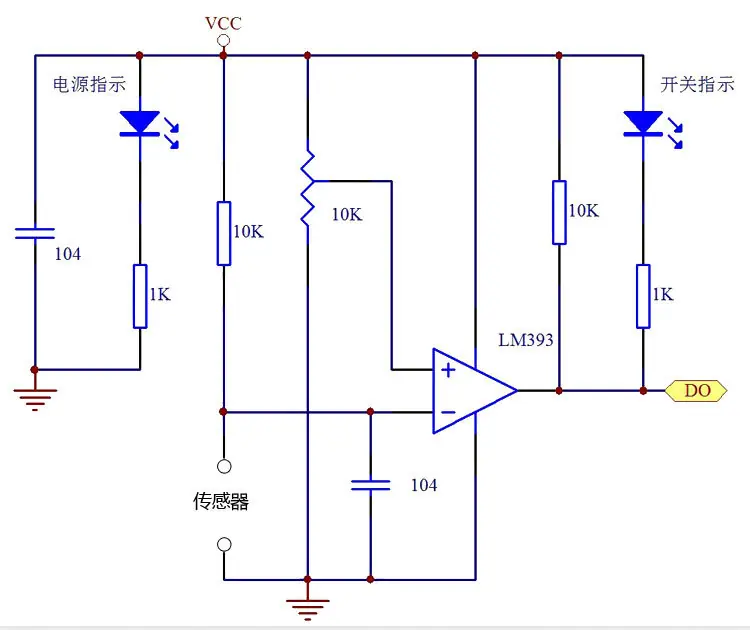

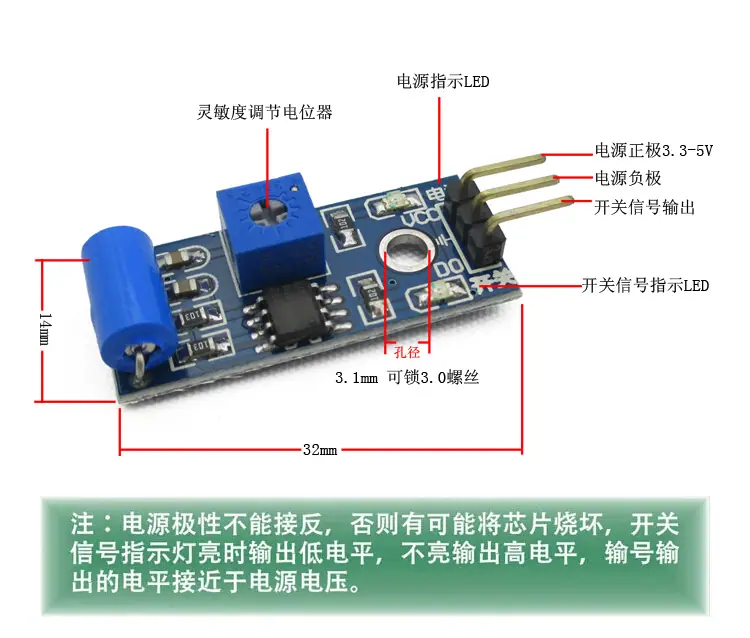

Estructura del producto y diagrama de cableado
