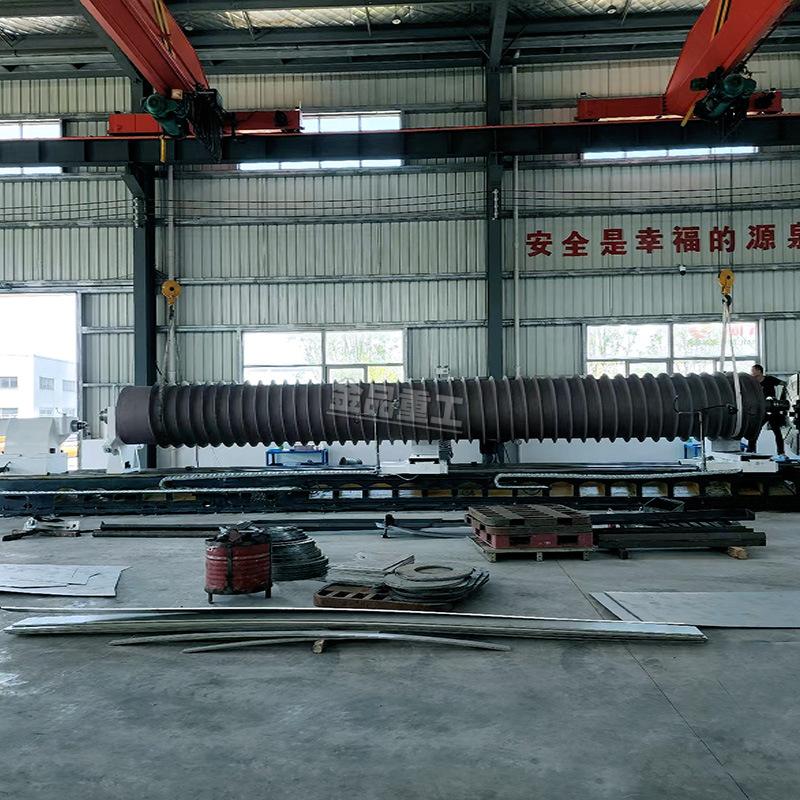

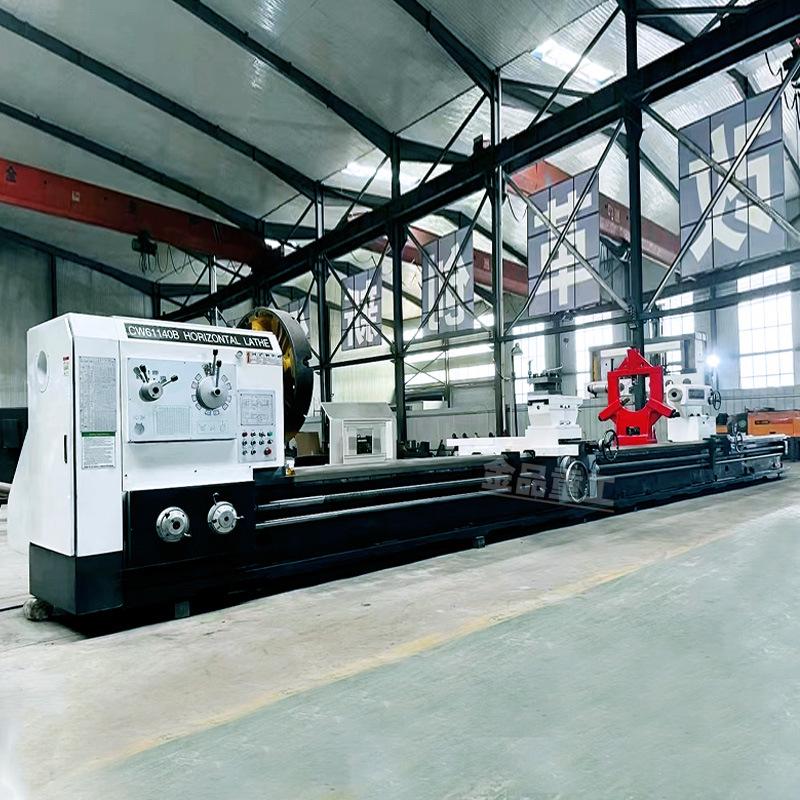

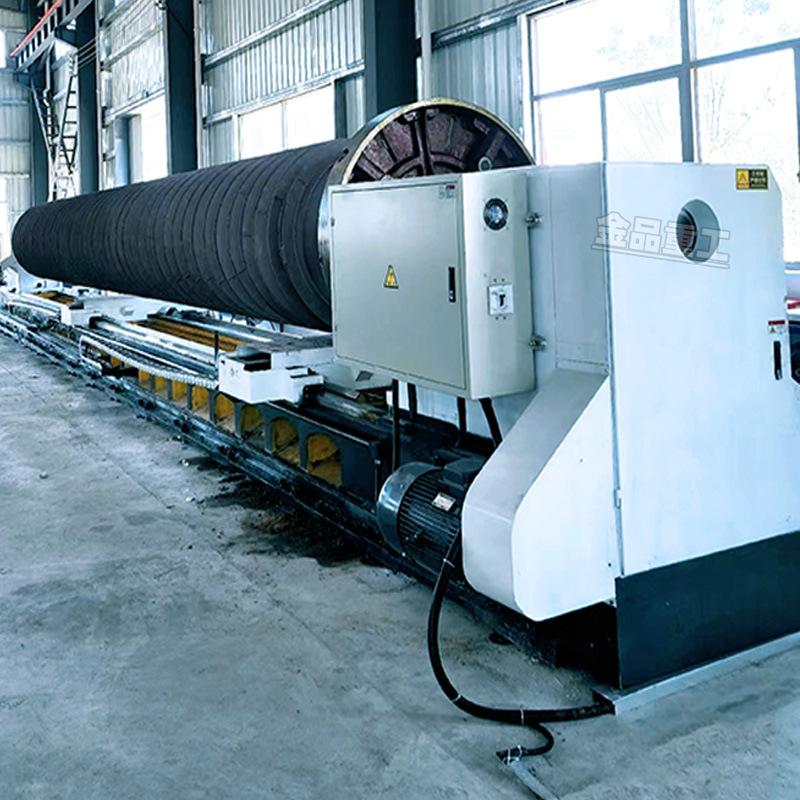

Cw61140 Torno de Uso General para Trabajo Pesado Torno Grande de Uso General Bancada Integrada Metal Corte Pesado Máquina Herramienta Horizontal de Uso General

Serie CW

CW61140B

Diámetro máximo de rotación del lecho

mm

1400

Diámetro máximo de rotación en el portaherramientas

mm

1000

Longitud máxima de la pieza de trabajo

mm

1500-15000

Diámetro del orificio pasante del husillo y tipo de cabezal del eje

mm

φ104；D11

Cono frontal y cono superior de orificio pasante de husillo

mm

φ120 Mohs No. 6

Serie y rango de velocidades del husillo

r/min

18 tipos 5.4-720

Magnitud y rango de avance longitudinal

mm/r

64 especies 0,06-24,3

Rango 1:1

mm/r

0,1-1,52

Rango 16:1

mm/r

1.6-24.3

Gama de microalimentación mediante intercambio de engranajes

mm/r

0,06-0,912

Relación entre la alimentación transversal y la alimentación longitudinal

1/2

Velocidad de movimiento rápido de la silla de montar

mm/min

4000

Paso de tornillo de máquina herramienta

mm

12 (métrico) 1/2" (imperial)

Número y rango de tipos de roscas métricas

mm

50 tipos 1-240 (y 14 tipos de roscas no estándar)

Número y rango de roscas en pulgadas

26 tipos 14-1 tpi

Número y rango de subprocesos del módulo

mm

53 tipos 0,5-120

Número y rango de roscas de paso de diámetro

24 tipos de 28-1 DP

Recorrido lateral máximo del poste de herramientas inferior

mm

700

Carrera máxima del soporte de herramienta superior

mm

200

Diámetro del manguito del contrapunto

mm

160

Recorrido del manguito del contrapunto

mm

250

Cono de manguito de contrapunto

Mohs n.° 6

Ancho del riel guía de la bancada del torno y dureza de temple

mm

755RC52

potencia del motor principal

kilovatios

11

Potencia del motor rápida

kilovatios

1.1

Potencia del motor de la bomba de enfriamiento

o
