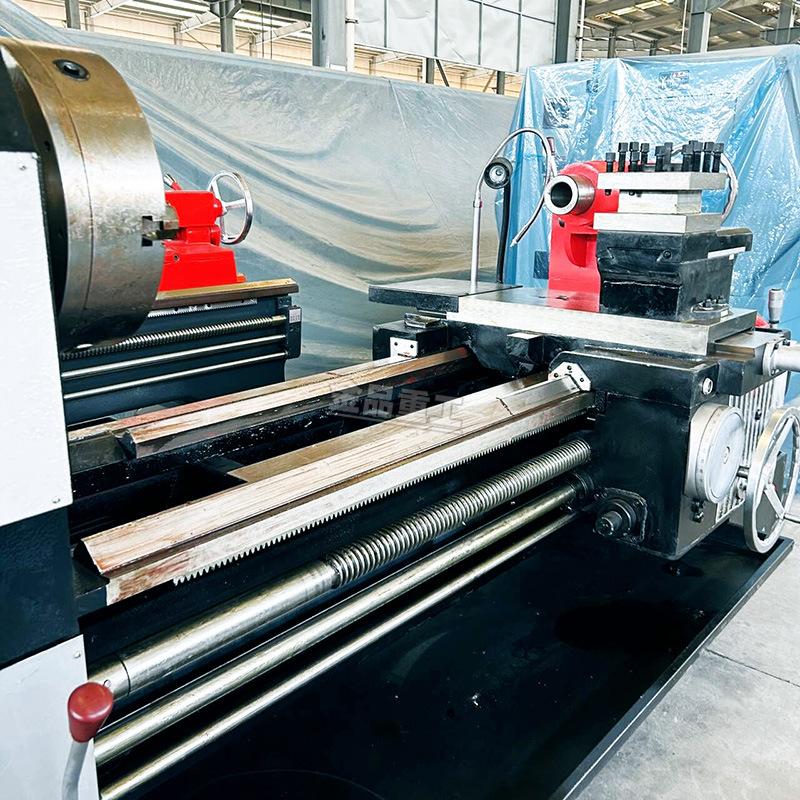

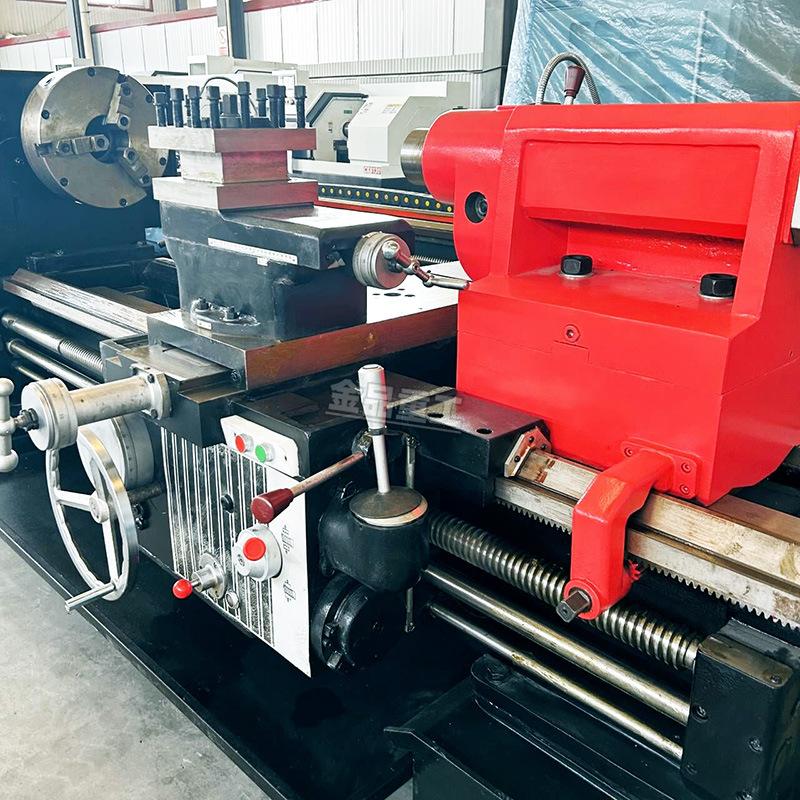

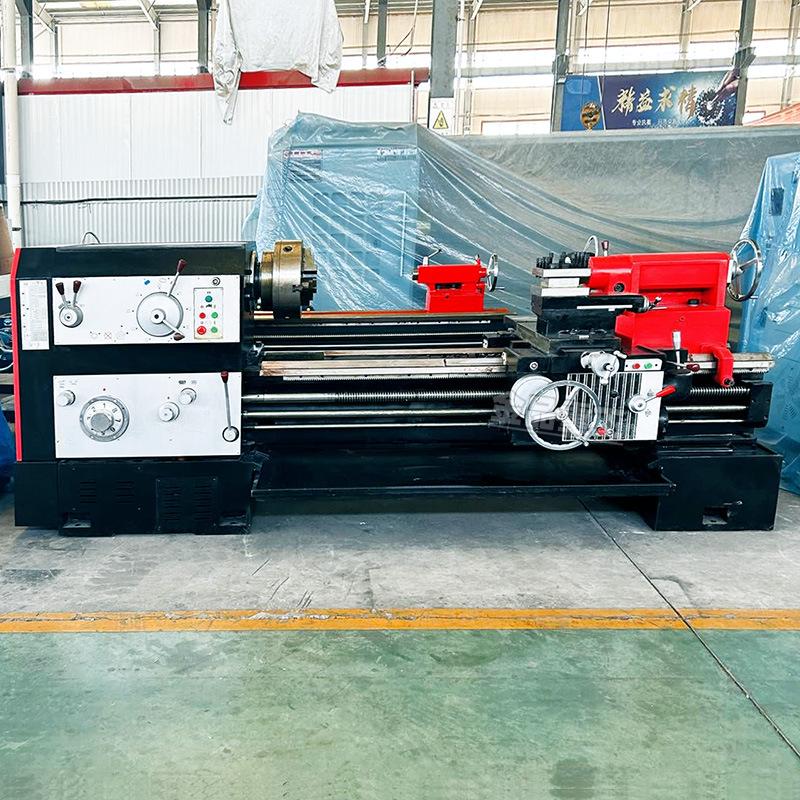

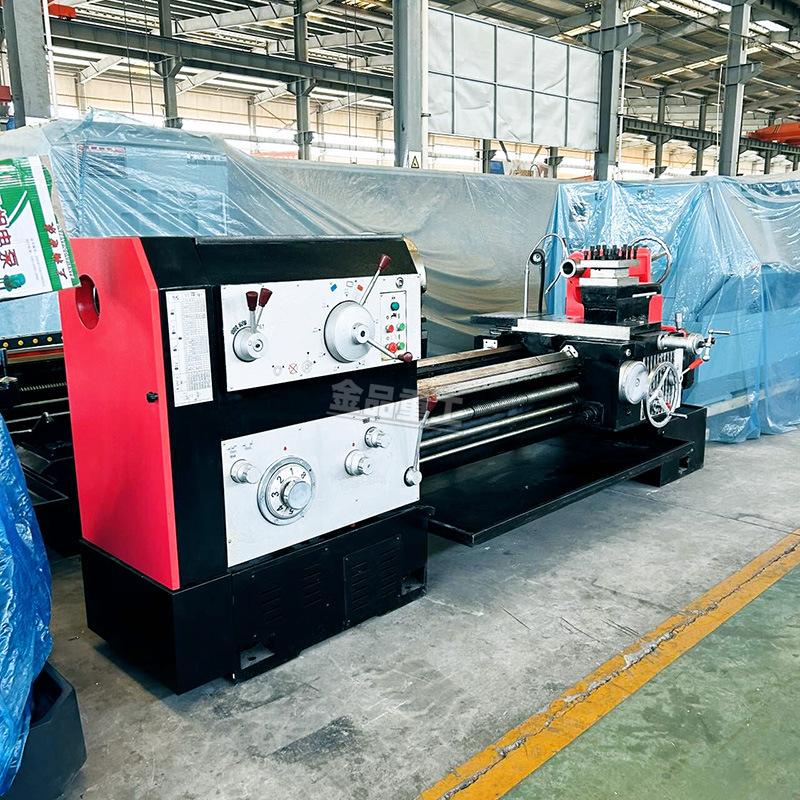

Torno Pesado para Corte de Metal Cw6163X1500, Torno de Propósito General, Torno Horizontal, Torno Horizontal de Propósito General
Cantidad
|
proyecto |
unidad |
Especificación |
|
|
modelo |
— |
CW6163 |
|
|
Diámetro de rotación en la cama |
mm |
630 |
|
|
Diámetro de giro del portaherramientas |
mm |
350 |
|
|
Longitud de la pieza de trabajo |
mm |
4000 |
|
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
105，D11 |
|
|
Diámetro del orificio cónico del extremo delantero del husillo |
mm |
120 |
|
|
Serie y rango de velocidades del husillo |
r/min |
7.5-1000 (18 tipos) |
|
|
Magnitud y rango de avance longitudinal |
Rango 1:1 |
mm/r |
0,06-1,52 (32 tipos) |
|
Rango 16:1 |
1.6-24.3 (32 tipos) |
||
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
|
|
Relación entre la alimentación transversal y la alimentación longitudinal |
— |
1/2 |
|
|
Sillín de alta velocidad |
mm/min |
4000 |
|
|
Paso de tornillo de máquina herramienta |
mm |
12 |
|
|
Tipo y rango de hilos |
Rosca métrica |
mm |
1-240 (50 tipos) |
|
Hilo imperial |
tpi |
14-1 (26 tipos) |
|
|
Hilo del módulo |
mm |
0,5-120 (53 tipos) |
|
|
Diámetro del paso de rosca |
tpi |
28-1 (24 tipos) |
|
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
315 |
|
|
Carrera de apoyo de la herramienta superior |
mm |
200 |
|
|
Recorrido de la manga del extremo de la cama |
mm |
250 |
|
|
Conicidad del manguito del extremo |
— |
Mohs No. 5 |
|
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
550 RC52 |
|
|
Dureza de la barandilla de la cama |
RC |
52 |
|
|
potencia del motor principal |
kilovatios |
11 |
|
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
|
Potencia del motor de la bomba de enfriamiento |
kilovatios |
0.9 |
|
|
Peso neto de la máquina/peso bruto de la máquina |
kilogramo |
3700/4700 |
|
|
Dimensiones de la máquina herramienta (largo x ancho x alto) |
mm |
8240*1650*1400 | |
