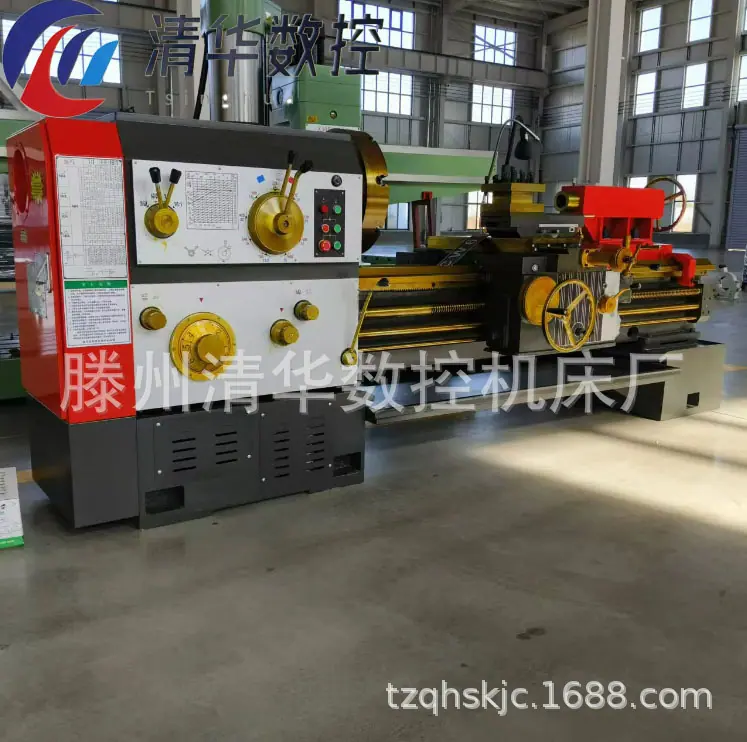

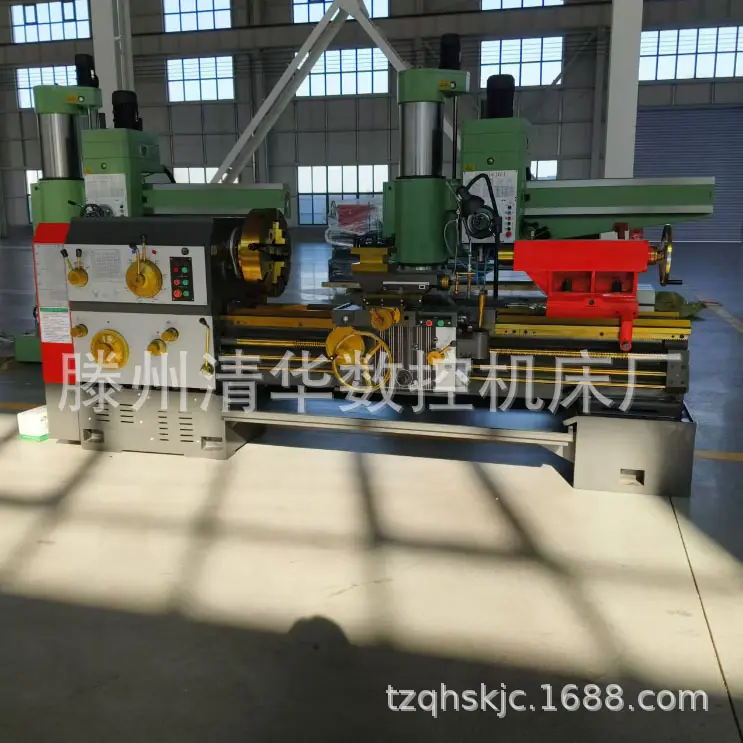

Torno Horizontal Estándar Cw6163x1500, Torno de Piso de Alta Resistencia, Riel de Guía Endurecido por Alta Frecuencia Torno de Precisión 6163
Cantidad
|
modelo |
|
CW6163A |
CW6263A |
CW6180A |
CW6280A |
CW6195A |
CW6295A |
|
Diámetro de rotación del lecho |
mm |
Φ630 |
Φ800 |
Φ950 |
|||
|
Diámetro de rotación del sillín |
mm |
Φ350 |
Φ520 |
Φ670 |
|||
|
Diámetro de rotación del sillín |
mm |
— |
Φ800 |
— |
Φ970 |
— |
Φ1120 |
|
Longitud de la pieza de trabajo |
mm |
1500/2000/3000/4000/5000/6000 |
|||||
|
Diámetro interior del orificio del husillo |
mm |
Φ105 |
|||||
|
Diámetro del orificio cónico del husillo y conicidad |
mm |
Φ1201:20 |
|||||
|
Cono Morse del manguito central del husillo |
MONTE |
N.º 5 |
|||||
|
Velocidad de 18 husillos |
r/min |
12-1120 |
|||||
|
Alimentación longitudinal |
mm |
0,1-24,3 |
|||||
|
Alimentación transversal |
mm |
0,05-12,5 |
|||||
|
50 tipos - Rosca métrica |
mm |
1-240 |
|||||
|
26 tipos - hilo de tiempo |
tpi |
14-1 |
|||||
|
53 tipos - rosca de módulo |
mm |
0,5-120 |
|||||
|
24 tipos - rosca de paso diametral |
DP |
28-1 |
|||||
|
Desplazamiento horizontal del carro transversal |
mm |
420 |
|||||
|
Viaje en patineta |
mm |
200 |
|||||
|
Velocidad de movimiento rápido longitudinal |
m/min |
4 |
|||||
|
Velocidad de movimiento rápido horizontal |
m/min |
1.933 |
|||||
|
Cono Morse del orificio de la manga |
MONTE |
N.º 6 |
|||||
|
Cono Morse del orificio de la manga superior |
MONTE |
N.º 5 |
|||||
|
Recorrido del manguito del contrapunto |
mm |
250 |
|||||
|
potencia del motor principal |
kilovatio |
11 |
|||||
|
Potencia del motor de movimiento rápido |
kilovatio |
0,55 |
|||||
|
Tamaño del embalaje |
mm |
(4050;4520;5420;6420;7420;8420)×1730×1970 |
|||||
|
Peso neto aprox. |
kilogramo |
4300;4600;5300;6000;7000;7700 |
|||||
|
Peso bruto aprox. |
kilogramo |
5400;5900;6600;7400;8900;9900 |
|||||
Esta máquina herramienta tiene sus usos. Se utiliza principalmente para tornear círculos exteriores, agujeros interiores, caras frontales, conicidad, ranurado, roscas métricas y de paso diametral, así como para otros procesos de torneado de diversas piezas rotativas. Además, también se puede utilizar para taladrar, escariar, trepanar, expandir, moletear, embutir ranuras en aceite y otros procesos.
Esta bancada de máquina también es adecuada para cortar diversos metales ferrosos y no ferrosos utilizando herramientas de carburo; rendimiento, fácil operación; adecuada para producción de piezas únicas, lotes pequeños y medianos.
|
Accesorios especiales (con precio por separado) |
|
|

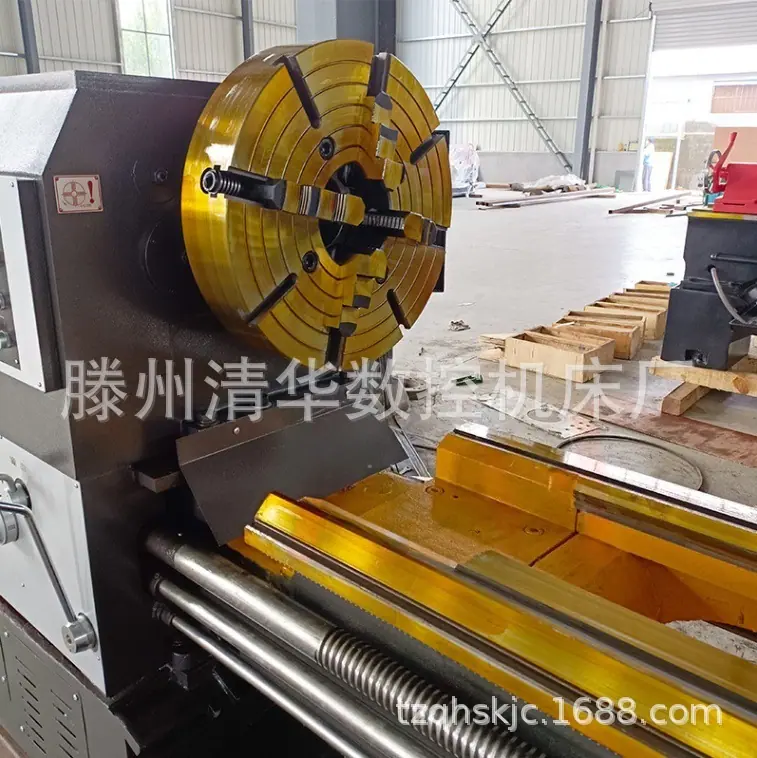

Mandril de cuatro mordazas (incluida brida de mandril) |
￠250 mm/1 juego |
|
placa frontal |
520 mm/1 juego |
|
Marco central |
60—120 mm |
|
Porta cuchillos |
15—70 mm
|
