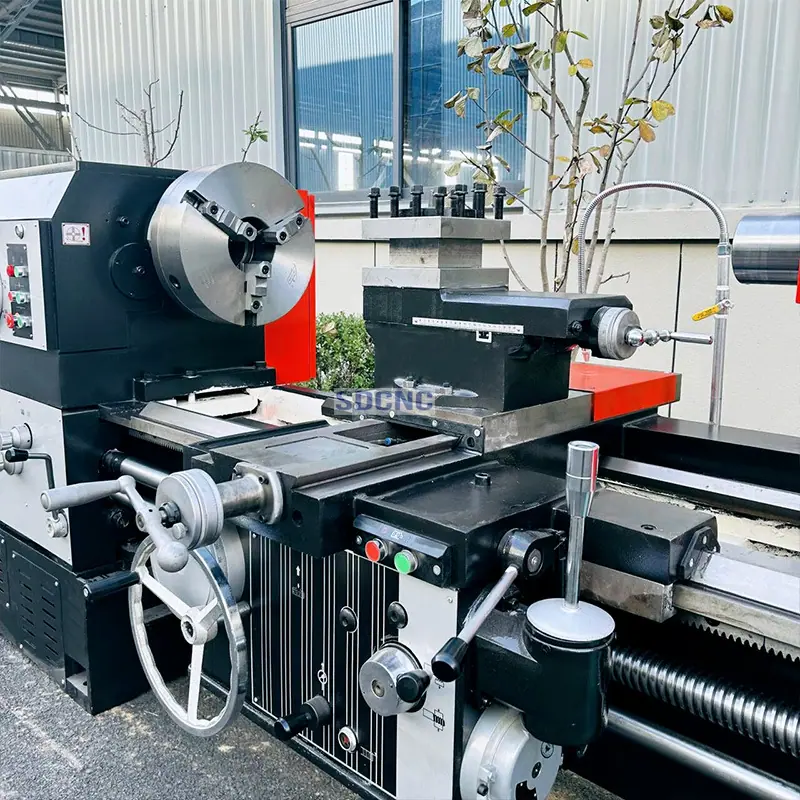

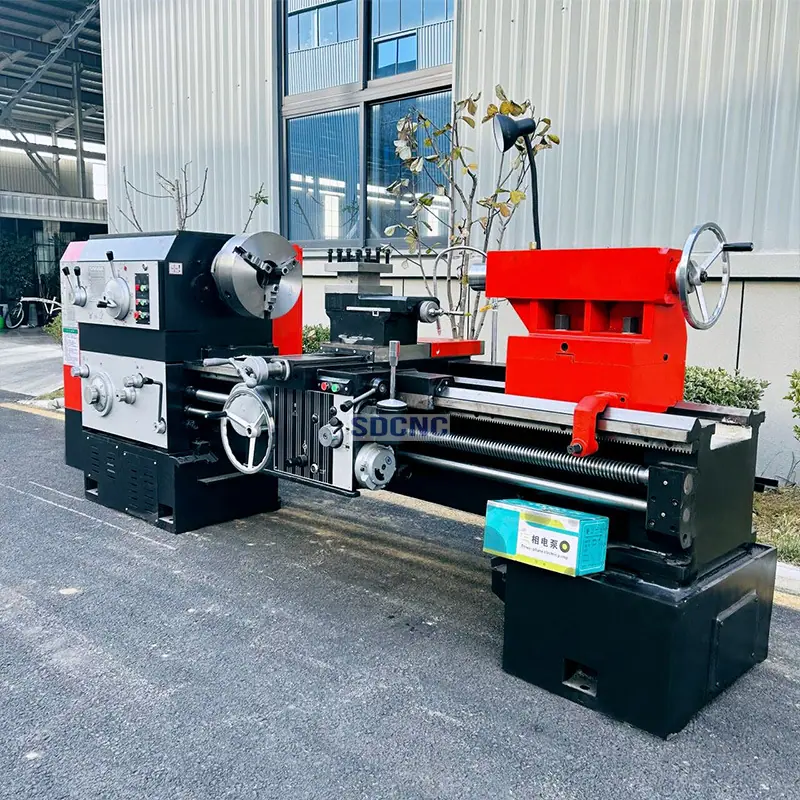

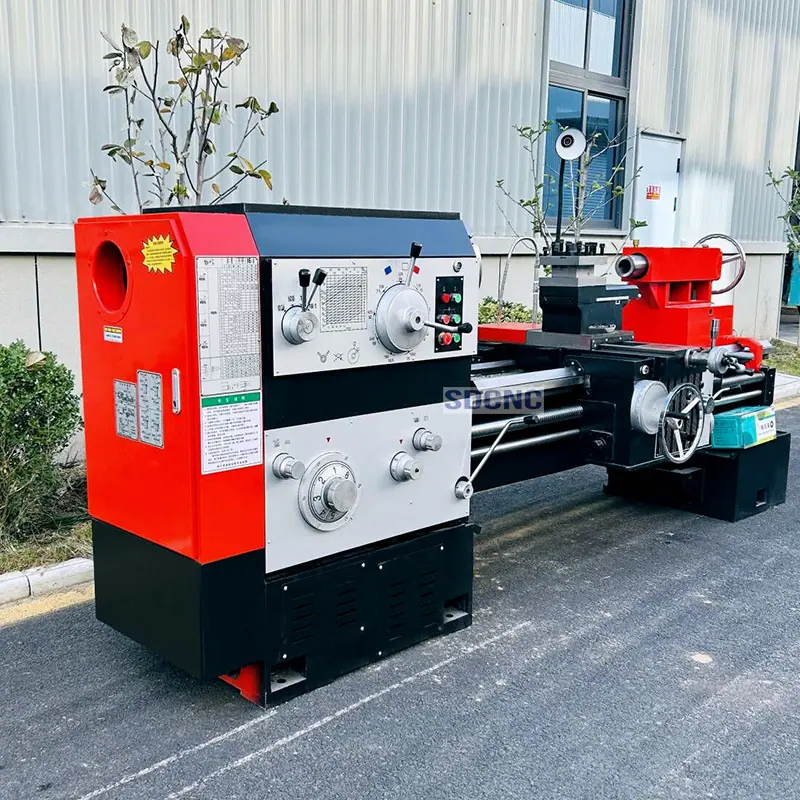

Torno Pesado Cw6163X1500 Torno Comum de Piso 6263 Torno de Bancada de Grande Abertura Torno Horizontal
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
CW6163E |
|
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
630 |
|
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
350 |
|
|
Distância superior |
Distância entre centros |
milímetros |
1500/2000/3000/4000/5000/6000 |
|
|
Largura da grade da cama |
Largura da guia |
milímetros |
550 |
|
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
T |
3 |
|
|
Diâmetro do furo do fuso |
Furo do fuso |
milímetros |
104 |
|
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
Métrica 120/MT5 |
|
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
C11 |
|
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
7,5-1000 |
|
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
18 |
|
|
Especificações do mandril |
Mandril |
milímetros |
315 Manual 3 mandíbulas |
|
|
Tamanho da ferramenta |
Tamanho da ferramenta |
milímetros |
30*30 |
|
|
Curso no eixo X |
Curso do eixo X |
milímetros |
320 |
|
|
Curso no eixo Z |
deslocamento do eixo z |
milímetros |
1350/1850/2850/3850/4850/5850 |
|
|
Ordem/intervalo avançado do eixo X |
Etapas de avanço do eixo X/intervalo |
mm/r |
64/0,05-12,15 |
|
|
Entrada do eixo Z para quantidade/intervalo |
passos de avanço do eixo z/intervalo |
mm/r |
64/0,1-24,3 |
|
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
2300 |
|
|
Velocidade de alimentação rápida do eixo Z |
eixo z de avanço rápido |
mm/min |
4000 |
|
|
Tipos/intervalos de threads métricos |
Tipos/faixa de rosca métrica |
milímetros |
50/1-240 |
|
|
Tipo/faixa de rosca em polegadas |
Tipos/faixa de rosca em polegadas |
TPI |
26/14-1 |
|
|
Tipo/intervalo de rosca modular |
Tipos de thread do módulo /intervalo |
milímetros |
53/0,5-120 |
|
|
Tipo/gama de roscas roscadas |
Tipos/intervalo de rosca DP |
PD |
24/28-1 |
|
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
100 |
|
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT5 |
|
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
|
|
potência do motor principal |
Potência do motor principal |
kw |
11 |
|
|
Insira rapidamente a potência do motor |
Potência do motor de deslocamento rápido |
kw |
1.1 |
|
|
Potência do motor de resfriamento |
Potência do motor refrigerante |
kw |
0,125 |
|
|
Peso da máquina |
Peso da máquina |
Peso para 1500 |
kg |
3800 |
|
Peso para 2.000 |
kg |
4200 |
||
|
Peso para 3000 |
kg |
4900 |
||
|
Peso para 4000 |
kg |
5600 |
||
|
Peso para 5000 |
kg |
6300 |
||
|
Peso para 6000 |
kg |
7.000 |
||
|
Dimensões totais (comprimento × largura × altura) |
Dimensão global |
Dimensão para 1500 |
milímetros |
3800*1400*1450 |
|
Dimensão para 2000 |
milímetros |
4300*1400*1450 |
||
|
Dimensão para 3000 |
milímetros |
5300*1400*1450 |
||
|
Dimensão para 4000 |
milímetros |
6300*1400*1450 |
||
|
Dimensão para 5000 |
milímetros |
7300*1400*1450 |
||
|
Dimensão para 6000 |
milímetros |
8300*1400*1450 |
||
