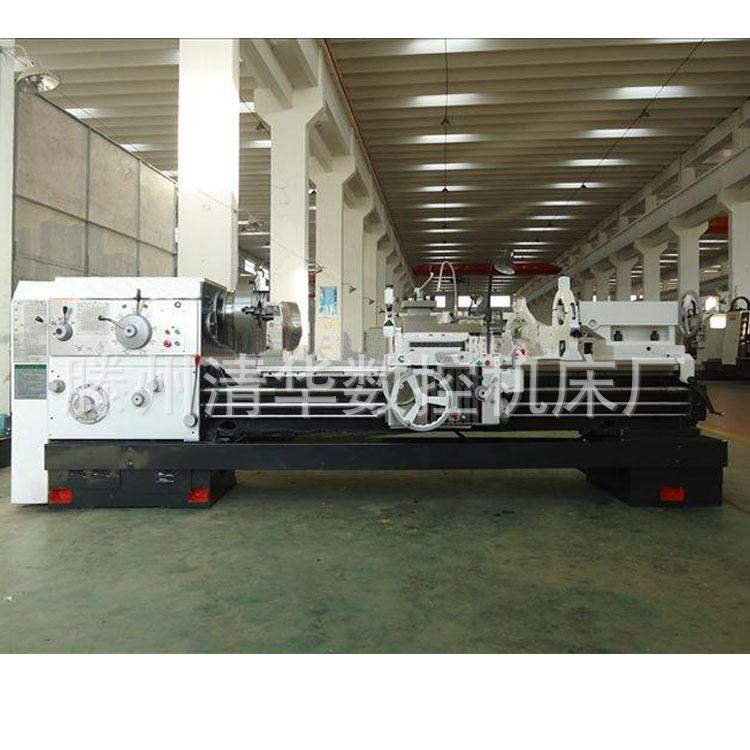

Suministro directo de fábrica CW6163 * 3000 torno ordinario de gran apertura de corte pesado CW6263 torno de silla de montar horizontal
Cantidad
Coincidencias exactas a un precio más bajo
![[Jinpin Heavy Industry] Torno de Fábrica CW6163X3000 Torno Horizontal Gran Abertura Corte Pesado Torno 6163](https://img.joomprocdn.net/qp/48/z5q5w8v1t08wuzrex90upvd7g3yp_100_100.jpeg)
Productos similares a un precio más bajo
![[Industria Pesada Jinpin] Torno Horizontal CW6163X2000 Ancho de Guía 550 Torno Ordinario 6163 Torno](https://img.joomprocdn.net/d6/1y/7kcccewey70un041jxe71nc8fq4e_100_100.jpeg)
Este torno se utiliza principalmente para tornear superficies cilíndricas internas y externas, superficies cónicas y otras piezas giratorias. Puede procesar varias roscas métricas, imperiales, modulares y de paso diametral de uso común, y puede dibujar ranuras de aceite y chaveteros.
1.La bancada adopta placas doblemente reforzadas en las paredes laterales de ancho y una estructura combinada en forma de caja y reforzada oblicuamente en la placa frontal interior. La rigidez general es un tercio de la de una estructura de refuerzo en forma de puerta de pared simple.
2.La operación está centralizada, el carro está equipado con un mecanismo de movimiento rápido, y la operación se realiza intuitivamente con una sola manija; la conversión de avance y retroceso del husillo y el freno son controlados hidráulicamente.
3.El torno tiene rigidez estructural y rigidez de transmisión uniformes, precisión estable y puede realizar corte.
4, la superficie deslizante inferior del riel guía de la cama adoptaTSFEstructura de incrustación resistente al desgaste, fácil de mover; el sistema de lubricación es un sistema de circulación externa, que garantiza la precisión del mecanizado.5, el orificio del husillo es grande y se puede pasar a través de él4"Barra; contrapunto equipado con dial y escala para
Parámetros técnicos:
|
proyecto |
unidad |
Especificación |
|
|
modelo |
— |
CW6163B |
|
|
Diámetro de rotación en la cama |
mm |
630 |
|
|
Diámetro de rotación del portaherramientas |
mm |
350 |
|
|
Longitud de la pieza de trabajo |
mm |
1500 |
|
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
104，D11 |
|
|
Diámetro del agujero cónico delantero del husillo y cono central |
mm |
120, Mohs No.5 |
|
|
Serie y rango de velocidades del husillo |
r/min |
7.5-1000 (18amable) |
|
|
Magnitud y rango de avance longitudinal |
Rango 1:1 |
mm/r |
0.06-1.52(32 tipos) |
|
Rango 16:1 |
1.6-24.3(32 tipos) |
||
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
|
|
Relación entre la alimentación transversal y la alimentación longitudinal |
— |
1/2 |
|
|
Sillín de alta velocidad |
mm/min |
4000 |
|
|
Paso de tornillo de máquina herramienta |
mm |
12 |
|
|
Tipo y rango de hilos |
Rosca métrica |
mm |
1-240 (50amable) |
|
Hilo imperial |
tpi |
14-1(26 tipos) |
|
|
Hilo del módulo |
mm |
0,5-120(53 tipos) |
|
|
Diámetro del paso de rosca |
tpi |
28-1(24 tipos) |
|
|
Recorrido horizontal del marco de la cuchilla inferior |
mm |
315 |
|
|
Carrera de apoyo de la herramienta superior |
mm |
200 |
|
|
Recorrido de la manga del extremo de la cama |
mm |
250 |
|
|
Conicidad del manguito del extremo |
— |
Mohs No. 5 |
|
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
550 RC52 |
|
|
Dureza de la barandilla de la cama |
RC |
52 |
|
|
potencia del motor principal |
kilovatios |
11 |
|
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
|
Potencia del motor de la bomba de enfriamiento |
kilovatios |
0.9 |
|
|
Peso neto de la máquina/peso bruto de la máquina |
kilogramo |
3700/4700 |
|
|
Dimensiones de la máquina herramienta (largo x ancho x alto) |
mm |
3690×1380×1450 |
|
Recordatorio: Los atributos y precios del producto son solo de referencia, bienvenido a consultar para obtener más detalles.
