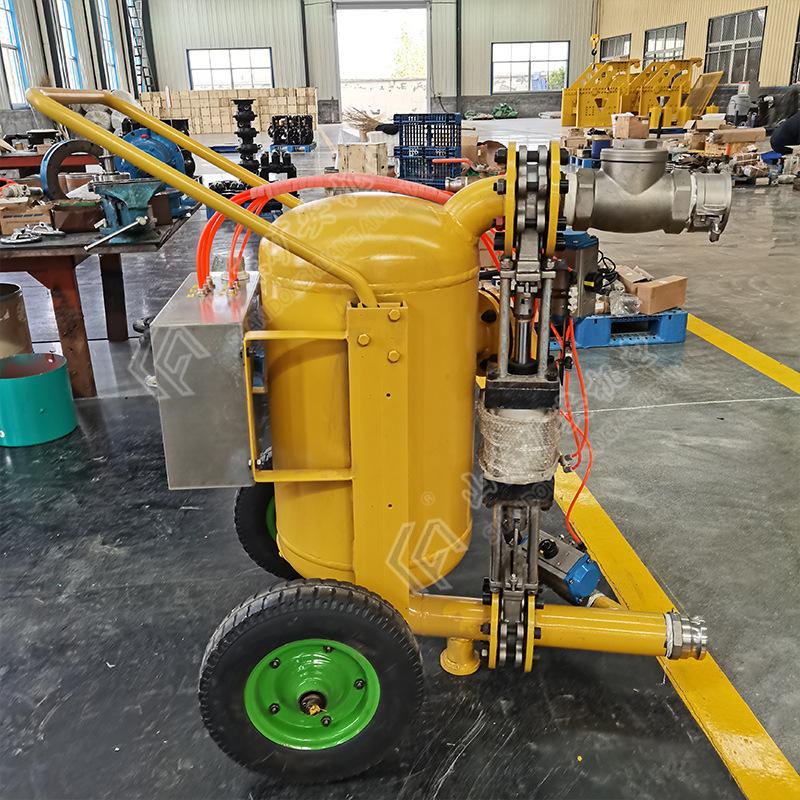

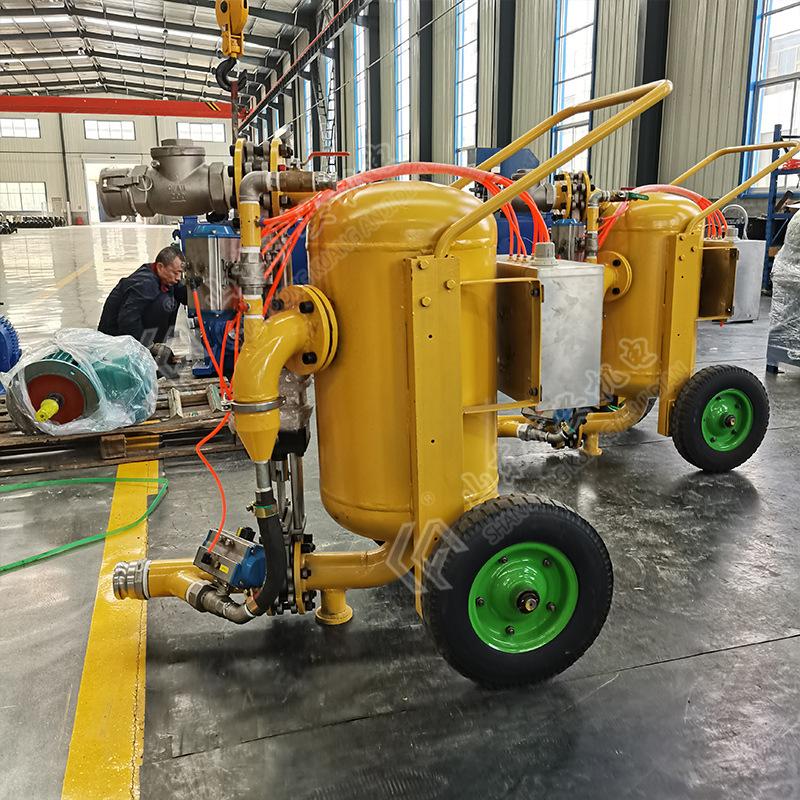

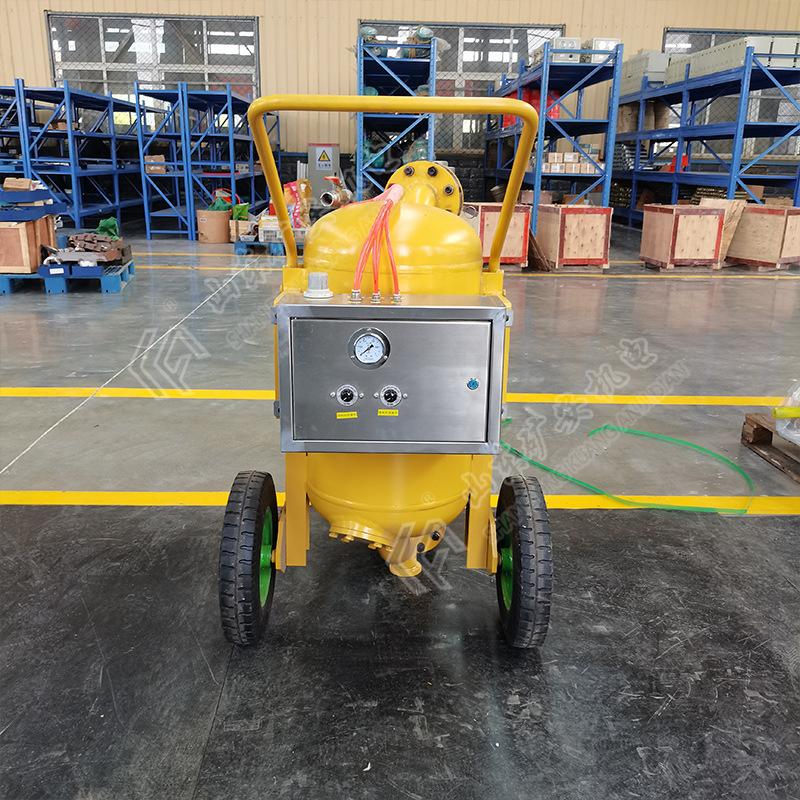

Bomba de Dragagem Pneumática para Mineração de Esgoto com Grande Vazão e Alto Recalque Qyf17-20 Bomba de Dragagem Subterrânea

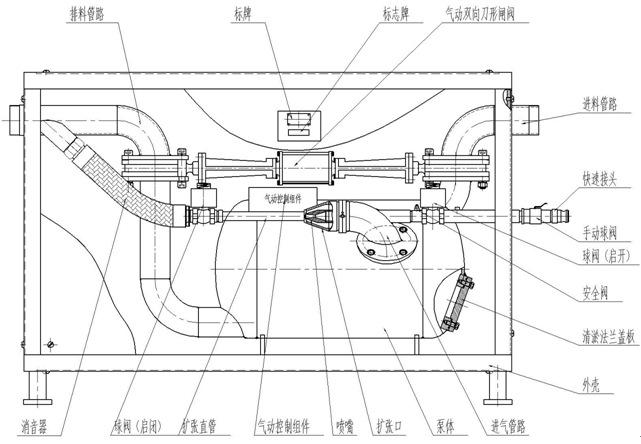

A bomba pneumática de desassoreamento e esgoto QYF17-20 inclui o corpo principal, sistema de controle e componentes de sucção a vácuo, etc., veja o diagrama da estrutura.

1. Parte principal: Consiste em um corpo de bomba, um tubo de alimentação e um tubo de descarga. Sua função é sugar e descarregar materiais.

2. Sistema de controle: O sistema de controle utiliza principalmente a combinação orgânica de válvulas de reversão controladas por ar, interruptores de deslocamento, válvulas alternadoras, válvulas de esfera, válvulas de reversão de lógica de tempo e outros corpos de válvula para realizar o controle e comutação dos atuadores, de modo a conseguir uma conversão ordenada entre sucção e descarga de materiais quando a unidade estiver funcionando;

3. Conjunto de sucção a vácuo: O conjunto de sucção a vácuo é composto principalmente por um bico Laval que se contrai primeiro e depois se expande, uma câmara de pressão negativa e um tubo de expansão. Ele é projetado com base no princípio do efeito Venturi, incluindo uma porta de suprimento de ar, uma porta de exaustão e uma porta de vácuo. Quando a pressão de suprimento de ar da porta de suprimento de ar é maior que o valor correspondente, o bico ejeta um jato. Devido à viscosidade do gás, o jato de alta velocidade suga o gás na câmara de pressão negativa, de modo que a câmara forma um grau de vácuo mais alto. O desempenho do gerador de vácuo está relacionado a muitos fatores, como o diâmetro mínimo do bico, o formato e o diâmetro dos tubos de contração e difusão, suas posições relativas e a pressão da fonte de gás. O conjunto de sucção a vácuo é conectado à porta de sucção através do corpo da bomba. Quando o sistema de controle muda ciclicamente para controlar o cilindro para funcionar, o processo de sucção e descarga da unidade pode ser concluído.

Modelo QYF17-20

Vazão m³/h17

Elevador m20

Consumo de gás m³/min7,5

Pressão de ar de trabalho MPa0,55

Ciclo de sucção 6s

Ciclo de emissão 6s

Dimensões de instalação (comprimento × largura × altura) mm 1830 × 782 × 890
