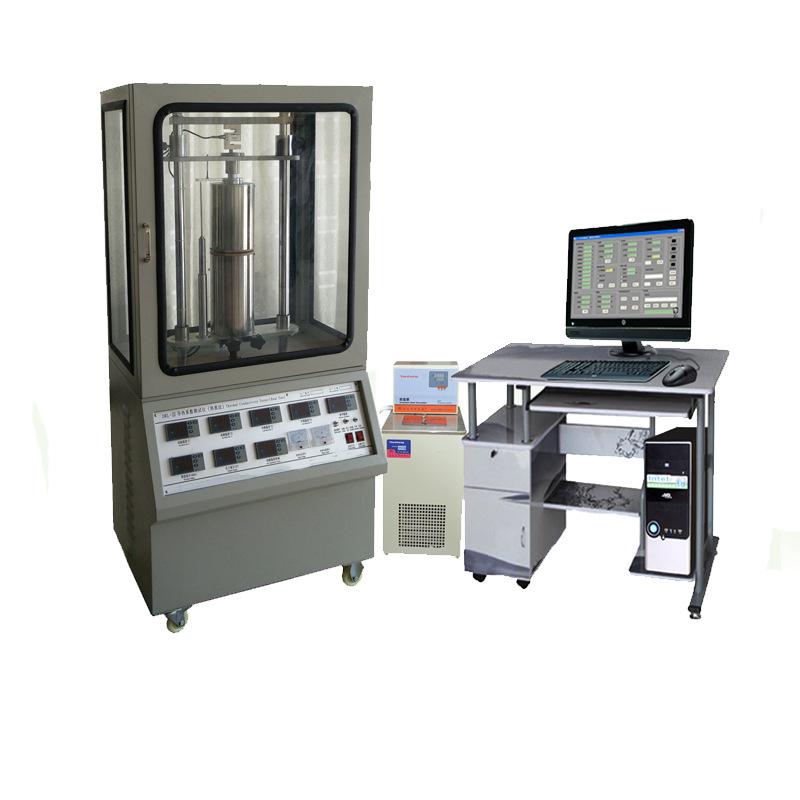

Probador de conductividad térmica de silicona Drl-Iii-C, Probador de resistencia térmica, Probador de conductividad térmica de plástico

Este instrumento evalúa principalmente la resistencia térmica de conductores térmicos delgados, materiales sólidos de aislamiento eléctrico, grasa térmica, resina, caucho, cerámica de óxido de berilio, cerámica de alúmina y otros materiales, así como la resistencia térmica de contacto en la interfaz sólida y la conductividad térmica del material. El material de prueba es escama sólida, y la adición de un marco permite probar materiales en polvo y pasta.

Estándares de referencia de instrumentos: MIL-I-49456A (láminas aislantes, resina térmicamente conductora, reforzada con fibra de vidrio térmicamente conductora); GB 5598-85 (método para determinar la conductividad térmica de la cerámica de óxido de berilio); ASTM D5470-2006 (estándar de prueba para las propiedades de transferencia térmica de materiales aislantes eléctricos sólidos delgados térmicamente conductores), estándar de la industria de placas de circuito impreso CPCA4105-2010, etc.

Características del instrumento: Con dispositivos automáticos de presurización y medición de espesor, se puede conectar a una computadora para control totalmente automático. El instrumento utiliza detección de gradiente de temperatura de 6 puntos para mejorar la precisión de la prueba. Puede detectar curvas de resistencia térmica bajo diferentes presiones, y utiliza un modelo matemático optimizado para medir múltiples parámetros como la conductividad térmica y la resistencia térmica del material, así como la resistencia térmica de contacto en la interfaz.

Se utiliza ampliamente en el análisis de conductividad térmica y pruebas de materiales en colegios y universidades, instituciones de investigación científica, departamentos de inspección de calidad y plantas de producción.

1. Tamaño de la muestra: Φ30mm

2. Espesor de la muestra: 0,02-20 mm

3、Rango de control de temperatura del hot end: Temperatura ambiente-299.99℃

4、Rango de control de temperatura del polo frío: 0-99.00℃

5. Rango de prueba de conductividad térmica: 0,01～50W/m*k, 1～300W/m*k

6. Rango de prueba de resistencia térmica: 0,05 ～ 0,000005 m²*K/W

7. Rango de medición de presión: 0～1000N

8. Rango de medición de desplazamiento: 0~30.00mm

9、Precisión de la prueba: mejor que el 3%

10. El espécimen se puede probar al vacío para garantizar el entorno y la precisión de la prueba, grado de vacío 0.1MPa (DRL-III-C no incluye vacío).

11、Métodos experimentales: a) Prueba de resistencia térmica de la muestra bajo diferentes presiones. b) Prueba de conductividad térmica del material. c) Prueba de resistencia térmica de contacto.

12. Pruebas automáticas por computadora y salida de impresión de datos.
