Las compuertas espirales se utilizan en la parte superior, inferior, importación y exportación de almacenes en industrias como materiales de construcción, metalurgia, minería, energía eléctrica, industria química, vidrio, industria ligera y grano.
Es un dispositivo ideal para controlar grandes cambios de flujo, arranques frecuentes y cortes rápidos.
Características estructurales:
Estructura simple, operación flexible, peso ligero, sin atascos, corte rápido, especialmente adecuado para el transporte y la regulación de flujo de diversos sólidos no viscosos, polvos y materiales granulares menores de Φ 10 mm. La instalación no está restringida por el ángulo, la operación es conveniente y la apertura se puede ajustar en cualquier momento. Esta válvula tiene dos formas de operación: volante y rueda de cadena. I tipo es volante, II es rueda de cadena. Hay dos formas estructurales: unidireccional y bidireccional, LZD es unidireccional, LZS es bidireccional.
principio de funcionamiento：
Se compone principalmente de bastidor, compuerta, husillo, tuerca y otras piezas. Gire el volante a mano para hacer que el husillo, la tuerca del husillo y la compuerta se muevan hacia adelante y hacia atrás en la dirección horizontal para lograr el propósito de abrir y cerrar la compuerta.

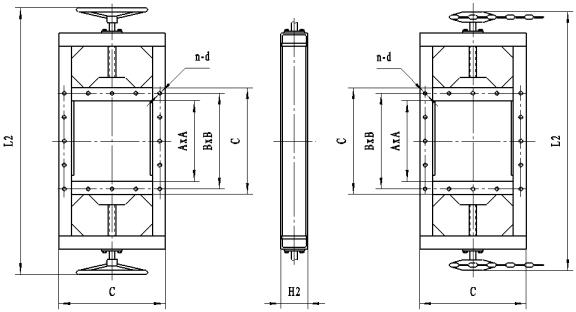

Materiales de las partes principales y dimensiones de conexión
categoría | A×A | B×B | C×C | H | Yo | Dakota del Norte | peso |
unidireccional | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
Bidireccional | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
ilustrar | LMD-Solo ida | Volante | Si la altura es menor a 1.7 metros del suelo, use el volante; si es mayor a 1.7 metros, use el piñón. Número de eslabones de la cadena M = 0.105X-113 (X es la distancia desde el centro del tornillo al suelo) | ||||
Instrucciones de uso:
Esta válvula se puede instalar horizontal o verticalmente. Al instalar, se debe agregar una junta de sellado entre las dos conexiones de brida, y luego se deben apretar los pernos.
Durante la operación, la rotación en el sentido de las agujas del reloj del volante cierra la válvula, mientras que la rotación en sentido contrario a las agujas del reloj la abre. No se pueden añadir palancas auxiliares adicionales al volante.
Si se almacena durante mucho tiempo, el equipo debe mantenerse en estado apagado y cada parte de transmisión debe lubricarse. No se permite el almacenamiento o apilamiento al aire libre.
