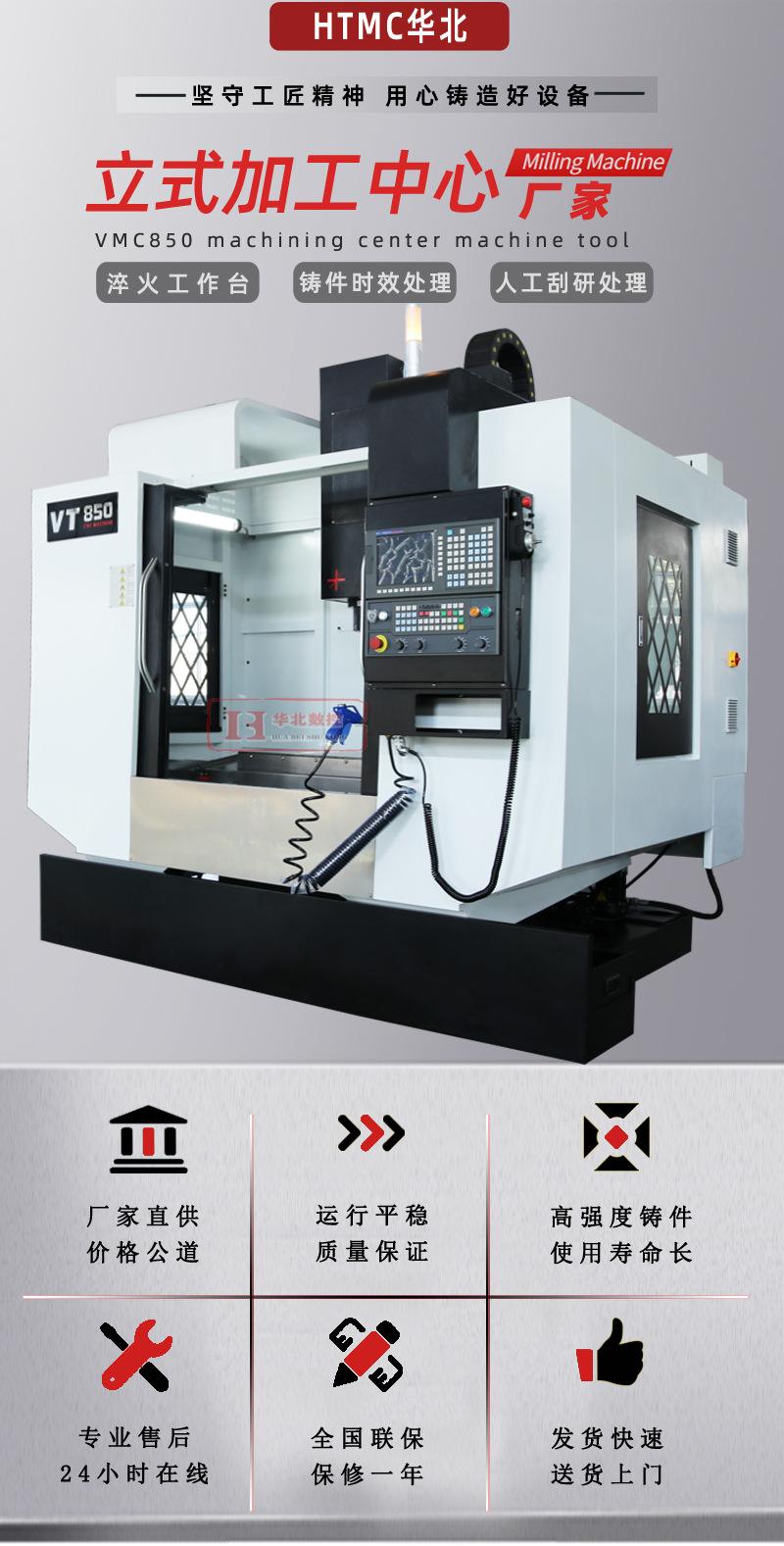

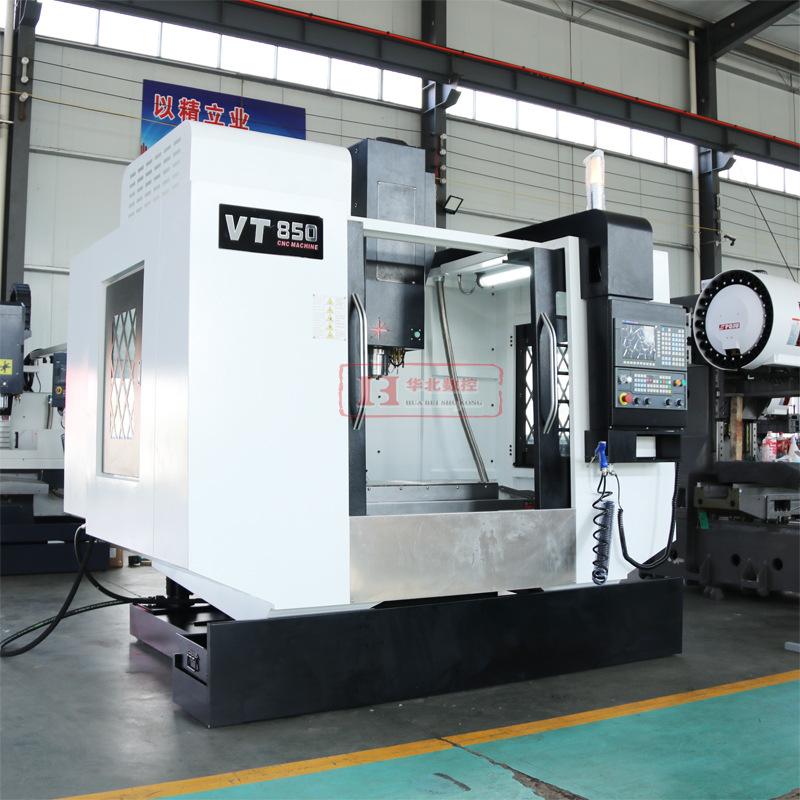

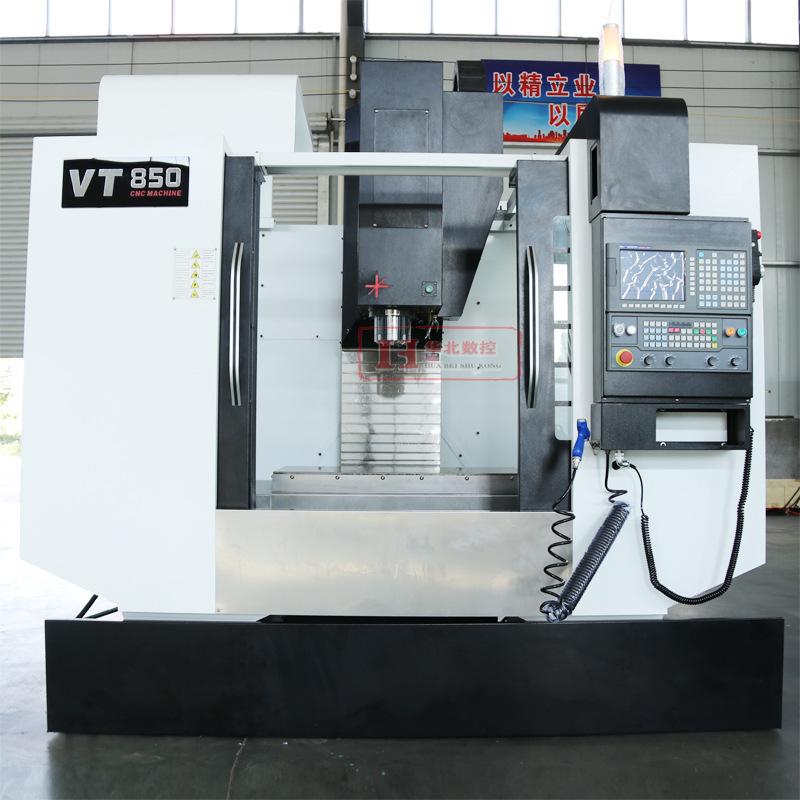

Centro de mecanizado vertical VMC850 850 vertical plus suministro directo de fábrica La fresadora CNC VMC850 puede equiparse con cuatro ejes
Cantidad
Configuración de este dispositivo
Sistema de Control GSK25i/KND2100MCi/Huazhong 808D
Husillo BT40-8000 rpm
Guía lineal de bolas de tres ejes
Configuración de dispositivo opcional
Sistemas Siemens, Fanuc, Mitsubishi, etc.
Husillo de accionamiento directo
Enfriador de aceite del husillo
Salida de agua central
Transportador de virutas de banda articulada
Transportador de virutas en espiral
El cuarto eje
Quinto eje
Sonda de ajuste de herramientas
|
proyecto |
Especificación |
unidad |
VMC-850 |
|
Sistema de control |
|
|
GSK25i |
|
banco de trabajo |
Área de trabajo (L×A) |
mm |
1000×500 |
|
|
Carga máxima |
kilogramo |
500 |
|
|
Ranura en T (tamaño×número) |
|
5*18*90 |
|
Huso |
Cono del husillo |
|
BT40 |
|
|
Velocidad máxima del husillo |
rpm |
8000 rpm (rociado en anillo) |
|
viaje |
Recorrido del eje X/Y/Z |
mm |
800/500/500 |
|
|
Nariz del husillo a la mesa |
mm |
120-620 |
|
Alimentar |
Avance rápido X/Y/Z |
m/min |
48/48/36 |
|
|
avance de corte |
m/min |
1-10000 |
|
|
Número de herramientas |
piezas |
24 |
|
|
Diámetro máximo de la herramienta |
mm |
φ80 |
|
|
Diámetro máximo de corte (herramienta de corte neumática) |
mm |
Φ150 |
|
|
Longitud máxima de la herramienta |
mm |
300 |
|
|
Peso máximo de la herramienta |
kilogramo |
8 |
|
Motor |
Motor de husillo |
kilovatio |
7.5/11 |
|
|
Servomotor X/Y/Z |
Nuevo Méjico |
12/12/22 |
|
|
Motor de agua cortante |
kilovatio |
0,75 |
|
Exactitud |
precisión de posicionamiento |
mm |
0,005/300 |
|
|
Repetibilidad |
mm |
0.003/300 |
|
Dimensiones mecánicas |
Largo × ancho × alto |
mm |
2650×2280×2700 |
|
|
Peso de la máquina aprox. |
kilogramo |
5200 |
