Timbre Eléctrico de Minería Dot Call Kxh127 Señalizador Acústico y Visual Antiexplosivo y de Seguridad Intrínseca

El dispositivo de señalización acústica y luminosa para minería KXH127, a prueba de explosiones e intrínsecamente seguro (en adelante, "dispositivo de señalización") se utiliza principalmente en lugares de trabajo con polvo de carbón y gases explosivos en minas de carbón. Es adecuado para la comunicación de señales en carriles inclinados de minas de carbón, cintas transportadoras, etc. También puede utilizarse como teléfono directo entre la sala de cabrestantes y la boca del pozo. La comunicación por intercomunicador se realiza mediante una conexión eléctrica. Las señales acústicas y luminosas se generan mediante altavoces resistentes a la humedad y diodos emisores de luz (LED) de alta luminosidad.

1. Principio de funcionamiento

a. Función de enviar señales sonoras y luminosas.

Como se muestra en la figura, A# y B# son terminales de alimentación, y C# es el terminal de conexión de señal. Al presionar el botón de punto, los terminales C# y B# de todas las unidades conectadas forman un circuito de alimentación a través del acoplador óptico. El bloque integrado IC1 se enciende, envía una señal de sonido al altavoz, enciende el LED y envía una señal portadora de sonido y luz de 200 kHz a través de la línea de alimentación.

b. Función de recepción:

La alimentación del circuito integrado del receptor IC3 se obtiene a través del transformador B1. Cuando no se pulsa el botón de llamada, el circuito integrado del receptor IC3 recibe alimentación. Las señales de sonido y luz enviadas por otras estaciones se acoplan a través de las bobinas L y L3 del transformador B2 mediante la portadora de potencia. La señal de audio detectada por L3 es amplificada por el CI y enviada al altavoz Y para realizar la función de recepción.

c. Función de comunicación simplex:

Al pulsar el botón de llamada, IC2 se alimenta y el sonido se envía a través del micrófono MC. La señal de audio amplificada se acopla a través de L2 y L1 del transformador B2, y la señal de audio detectada por la bobina L1 se envía a otras estaciones a través de la portadora de la línea eléctrica, lo que permite la comunicación simplex.

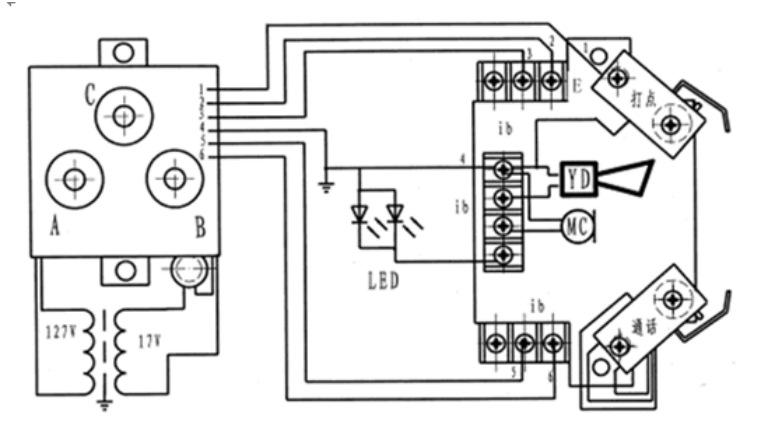

2. Diagrama de principio de funcionamiento (ver la figura abajo)

1. Instalación:

a. Abra la cubierta frontal de la cámara ignífuga y conecte los terminales A# y B# a la fuente de alimentación de 127 V a través del fusible, como se muestra en la Figura 1. Conecte C# al C# de otras estaciones y conecte a tierra el cable del núcleo.

b. El sistema se puede utilizar después de conectarlo a la fuente de alimentación (utilizando un cable con funda de goma de raíz cuadrada de 4 x 1,5).

c. Si el cableado es incorrecto, se producirán ruidos o golpes. En este caso, simplemente intercambie los cables A# y B# de una de las unidades.

2. Uso:

a. Enviar señal (punto): Presione el botón de señal y esta estación y todas las estaciones conectadas enviarán señales de sonido y luz al mismo tiempo.

b. Hablar: Presione el botón de hablar y hable por el micrófono. Las demás personas podrán escuchar la voz de esta estación. Suelte el botón de hablar para recibir la voz de otras estaciones.
