1. Descripción del módulo

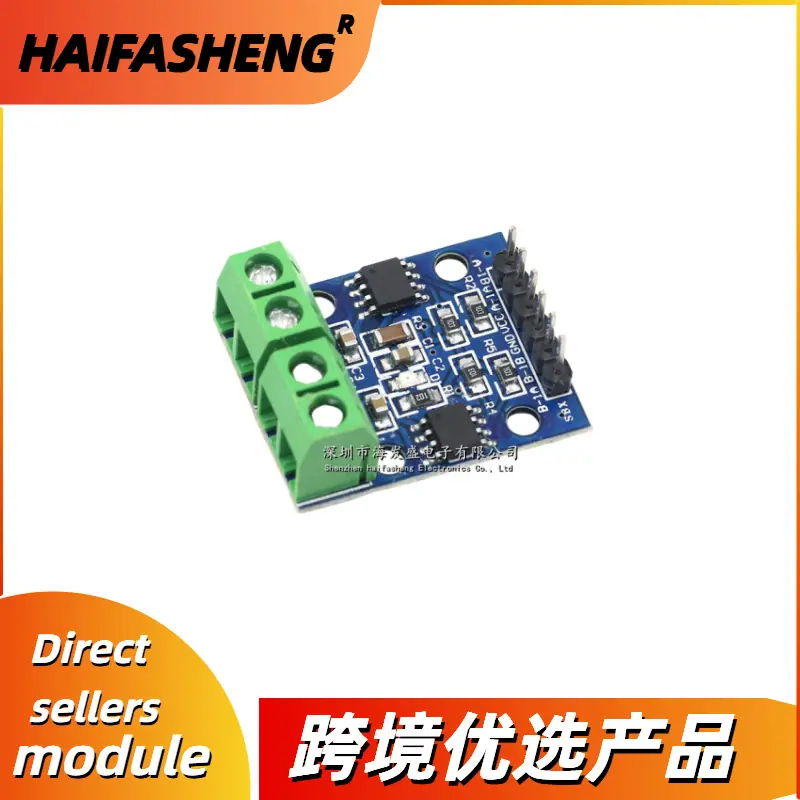

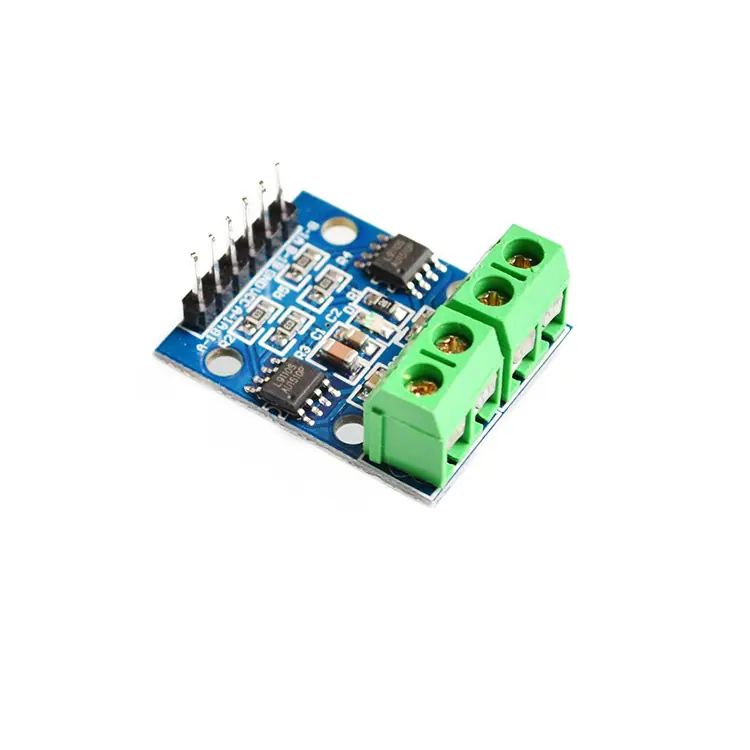

1 Controlador de motor con chips L9110S duales

2 Voltaje de alimentación del módulo: 2.5-12V

3 Rango de motor adecuado: Voltaje de funcionamiento del motor entre 2.5v-12V, corriente de funcionamiento máxima 0.8A, actualmente el voltaje y la corriente de los coches inteligentes en el mercado están dentro de este rango

4. Puede controlar 2 motores CC o 1 motor paso a paso bifásico de 4 cables al mismo tiempo.

5 Tamaño de la placa PCB: 2.8cm*2.1cm Tamaño ultrapequeño, adecuado para ensamblaje

6. Equipado con orificio de instalación fija, diámetro: 3 mm

2. Descripción de la interfaz del módulo

[Descripción del conector macho curvo de 6 pines negro]

• 1 VCC voltaje externo 2.5V-12V

• 2 GND GND externo

• 3 IA1 Puerto de E/S de microcontrolador externo

• 4 IB1 Puerto de E/S de microcontrolador externo

• 5 puertos de E/S de microcontrolador externo IA2

• 6 IB2 Puerto IO de microcontrolador externo

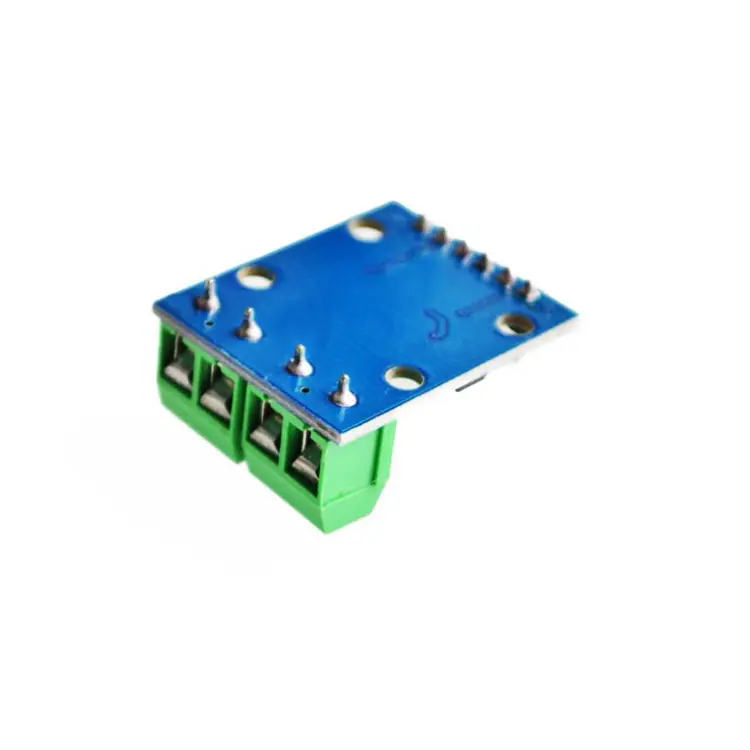

【Descripción del terminal verde 4P】

1 OA1 OB1 Conectar a 2 pines del motor de CC, sin dirección

2 OA2 OB2 Conectar a 2 pines del motor de CC, sin dirección

Instrucciones de Tres Módulos

Conecte VCC, GND, el indicador de encendido del módulo se ilumina

Entrada IA1 nivel alto, entrada IA1 nivel bajo, [OA1 OB1] rotación del motor hacia adelante;

Entrada IA1 nivel bajo, entrada IA1 nivel alto, [OA1 OB1] el motor invierte;

Entrada IA2 nivel alto, entrada IA2 nivel bajo, [OA2 OB2] rotación del motor hacia adelante;

Entrada IA2 nivel bajo, entrada IA2 nivel alto, [OA2 OB2] el motor invierte.
