Medidor de Rugosidad de Superficie Portátil con Pantalla a Color de Alta Precisión Serie Tr200 Tr201

110 días
$57.335 pedido mín (5 uds)
Proveedor 4.5

Cantidad

TR201

Productos similares a un precio más bajo

Especificaciones del producto
Origen
China
Tipo
Surface roughness tester
Marca
Grows instrument/high precision
Modelo
Tr201 roughness meter
Rango de medición
Ra: 0.005-160μm
Parámetros de medición
Ra, rz, ry, rq, rt, rp, rv, rmax, r3z, rsk, rs, rsm, rmr
Longitud de muestreo
0.25
Duración de la evaluación
0.25-12.5
Longitud del escaneo
17.5
Fuente de alimentación
High quality li-ion rechargeable battery
Peso
0.3
Dimensión exterior
158*63×48
Presupuesto
Tr201
Origen
China
Tipo
Surface roughness tester
Marca
Grows instrument/high precision
Modelo
Tr201 roughness meter
Rango de medición
Ra: 0.005-160μm
Parámetros de medición
Ra, rz, ry, rq, rt, rp, rv, rmax, r3z, rsk, rs, rsm, rmr
Longitud de muestreo
0.25
Duración de la evaluación
0.25-12.5
Longitud del escaneo
17.5
Fuente de alimentación
High quality li-ion rechargeable battery
Peso
0.3
Dimensión exterior
158*63×48
Presupuesto
Tr201
Origen
China
Tipo
Surface roughness tester
Marca
Grows instrument/high precision
Modelo
Tr201 roughness meter
Rango de medición
Ra: 0.005-160μm
Parámetros de medición
Ra, rz, ry, rq, rt, rp, rv, rmax, r3z, rsk, rs, rsm, rmr
Longitud de muestreo
0.25
Duración de la evaluación
0.25-12.5
Longitud del escaneo
17.5
Fuente de alimentación
High quality li-ion rechargeable battery
Peso
0.3
Dimensión exterior
158*63×48
Presupuesto
Tr201
Detalles del producto
El texto en las imágenes se puede traducir

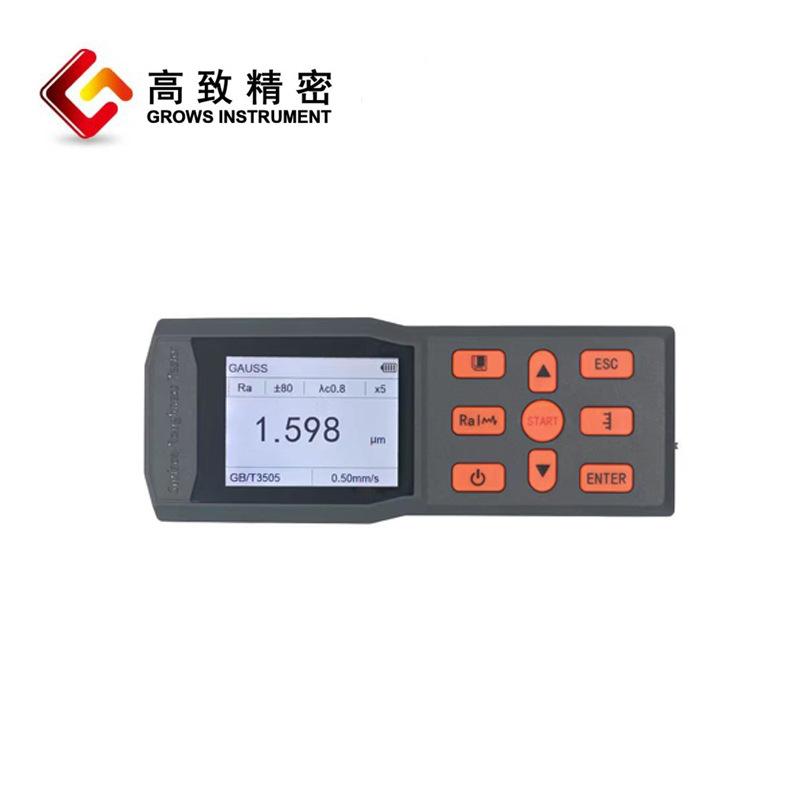

Alta precisiónPortátilpantalla a colorMedidor de rugosidad superficialTR201Introducción del Producto​​

1副本


Este instrumento de medición de rugosidad superficial está especialmente diseñado para​​Entorno del sitio de producción​​y​Necesidades de medición móvilInstrumento portátil diseñado. Adoptando diseño mecatrónico, puede medir rápidamente la rugosidad superficial de varias piezas mecanizadas (plano, superficie cilíndrica exterior, superficie cónica, agujero interior, ranura, superficie curva, etc.). El instrumento se basa en un chip ARM+DSP para procesamiento de datos de alta velocidad, ejecuta estrictamente el estándar nacional GB/T3505-2009 y es compatible con ISO, DIN, ANSI, JIS y otros estándares internacionales, adecuado para la industria de fabricación mecánica, instituciones de prueba y departamentos de inspección de mercancías.

Medición de alto rendimiento​​

1. Soporta múltiples parámetros: Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku

2.​rango grande de 200 μm​, con una resolución de 0.002μm (rango ±20μm)

3. Cuatro tipos de filtros incorporados: RC, PC-RC, Gauss (nuevo estándar nacional), D-P

Diseño inteligente​​

1.320 * 240 pantalla a color de alto brillo, muestra parámetros de medición y gráficos de contorno

2. Puede almacenar100 conjuntos de datos originales, admite consulta de registros históricos

3. La visualización en tiempo real de la posición de la sonda garantiza la precisión de la medición

Portátil y duradero​​

1. Diseño de carcasa ergonómico, peso solo450g​​

2. Batería de litio incorporada,Trabajo continuo >8 horas, admite indicación de nivel de batería

3. Nivel de protección: Temperatura de funcionamiento -20℃~40℃, humedad <90%RH

Fuerte escalabilidad​​

1. Sensor curvo opcional (R>3mm), sensor estenopeico (Φ>2mm), sensor de ranura profunda (ancho de ranura>3mm)

2. Admite plataformas de medición, varillas de extensión y otros accesorios para adaptarse a condiciones de trabajo complejas


nombre

contenido

Rango de medición

Eje Z (Vertical)

200 μm

Rango de medición

Eje X (horizontal)

17.5mm(0.71pulgadas)

resolución

Eje Z (Vertical)

0,002 μm/±20 μm

0,004 μm/±40 μm

0,008 μm/±80 μm

proyecto

parámetro

Ra Rz Rq Rt Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr

estándar

estándar internacional ISO4287; estándar americano ANSIB46.1; estándar alemán DIN4768; estándar japonés JISB601

gráficos

curva de relación de rodamiento, rugosidad, forma de onda filtrada

filtrar

filtrar

RC, PC-RC, Gauss, DP

Longitud de muestreo (lr)

0,25, 0,8, 2,5 mm

Duración de la evaluación(ln)

Ln=lrXn n=1~5

sensor



Principio de medición

Inductor diferencial de desplazamiento

aguja

Diamante natural, ángulo de cono de 90 grados, radio de punta de aguja 5 μm

medición de fuerza

<4 mN

guía

Carburo cementado, radio de dirección de deslizamiento 40 mm

Velocidad de planeo

lr=0.25,Vt=0.135mm/s

Velocidad de planeo

lr=0.8, Vt=0.5mm/s

Velocidad de planeo

lr=2.5, Vt=1mm/s

Velocidad de planeo

Retorno Vt=1mm/s

Precisión de la indicación

0,001 μm

Error de indicación

±(5nm+0.1A) A:El valor estándar del parámetro Ra de la plantilla multicanal

Variabilidad del valor de indicación

No más del 3%

Contorno residual

no mayor que 0.01μm

fuente de alimentación

Batería de litio incorporada, cargada con cargador DC5V, 2000mA

Dimensiones

156 mm x 61 mm x 45 mm

peso

Aproximadamente 450 g

entorno de trabajo

Temperatura:-20℃~40℃ Humedad:<90%HR

Entorno de almacenamiento y transporte

Temperatura:-40℃~60℃ Humedad:<90%HR

Accesorios opcionales

Sensor de superficie curva, sensor de orificio pequeño, sensor de ranura profunda, varilla de extensión, varilla adaptadora, plataforma de medición de 200 mm, plataforma de medición de mármol de 300 mm

Configuración básica
  1. 1. Unidad Principal del Medidor de Rugosidad ×1
  2. 2. Sensor estándar ×1 (con cubierta protectora)
  3. 3. Soporte ajustable ×1
  4. 4. Cargador USB y cable de datos ×1 juego
  5. 5. Manual de instrucciones/Certificado de conformidad/Tarjeta de garantía ×1 juego
Accesorios opcionales
  • Bloque de prueba de calibración (sustrato de vidrio óptico)
  • Sensor curvo/Sensor estenopeico/Sensor de ranura profunda
  • Extensión de 50 mm, plataforma de medición de 200 mm
