Detalles del producto
El texto en las imágenes se puede traducir

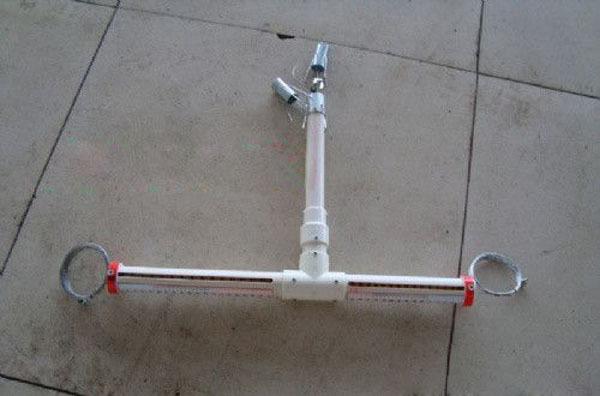

Introducción del producto del instrumento de separación de capa de placa superior tipo T
El instrumento de separación del techo tipo T es un instrumento especial para monitorear el desplazamiento de la capa de roca del techo cuando se separa. Es adecuado principalmente para el techo de la galería soportado por pernos de anclaje y cables de anclaje, y la cara de trabajo que necesita medir el desplazamiento del techo. El instrumento tiene alta sensibilidad y pantalla intuitiva, lo que reduce en gran medida el error visual. Proporciona la base científica para que los técnicos de ingeniería de minas de carbón y el personal de pruebas determinen la longitud y la resistencia a la tracción del perno de anclaje, y comprendan la racionalidad y la economía del perno de anclaje y el cable de anclaje utilizados.
Pasos de instalación del instrumento de delaminación de techo tipo T:
(a) Use una broca de φ27-28 mm para perforar agujeros en la placa superior a la profundidad deseada.
(b) Utilice la varilla de instalación con ranura en el extremo para empujar el anclaje superior 1 hasta el extremo superior del orificio y tire suavemente del cable de acero fino para confirmar que esté anclado. (Nota: El anclaje superior está conectado al anillo indicador de escala T 4, que muestra la deformación total desde el orificio hasta el anclaje superior).
(c) Utilice la varilla de montaje con una ranura en el extremo para empujar el anclaje inferior 2 a la posición de monitoreo predeterminada en el pozo (generalmente a la misma altura que el extremo superior del anclaje del techo) y tire suavemente de la delgada cuerda de acero para confirmar que el anclaje esté anclado.
(d) Verifique y confirme que el conjunto de la carcasa del orificio (artículo 3 en la figura) esté firmemente conectado, luego insértelo en el agujero de perforación, asegúrese de que los dos anillos indicadores de escala se muevan suavemente sin ninguna obstrucción y confirme que el conjunto de la carcasa del orificio esté fijo en el agujero de perforación (Nota: Mientras empuja el conjunto de la carcasa del orificio hacia el agujero de perforación, la fina cuerda de acero debe tirarse hacia afuera desde el extremo de la varilla de escala).
(e) Alinee el borde rojo del anillo indicador de escala T con la escala "0", luego sujete el cable de acero delgado conectado a él con la abrazadera 5, asegúrese de que el movimiento del anillo indicador no esté bloqueado y corte el exceso de cable de acero delgado.
(f) Alinee el borde rojo del anillo indicador de escala L con la escala "0", luego use la abrazadera 7 para sujetar el cable de acero delgado conectado a él, confirme que el movimiento del anillo indicador no esté bloqueado y corte el exceso de cable de acero delgado.
(g) Registre el número de indicador, la fecha y ubicación de instalación y la lectura inicial.
Indicadores técnicos del instrumento de separación de techo tipo T:
Puntos de monitoreo: 2 puntos
Rango de medición: Punto de base superficial 150 mm; Punto de base profundo 210 mm
Precisión: ±1mm
Rango de monitoreo: 5 m para puntos de base poco profundos y 8 m para puntos de base profundos. El rango de monitoreo se puede determinar según la situación real en el sitio.
