Fusible de Hoja Grande Shengrong 20A32V Fusible Automotriz de Acción Lenta Suministro Transfronterizo Equivalente a Littelfuse 0299020

1. Descripción general del producto

Título: Fusible de Hoja Grande Sheng Rong 20A 32V AEC-Q200 Fusible de Acción Lenta Automotriz IATF16949 Benchmarking Transfronterizo Littelfuse 0299020

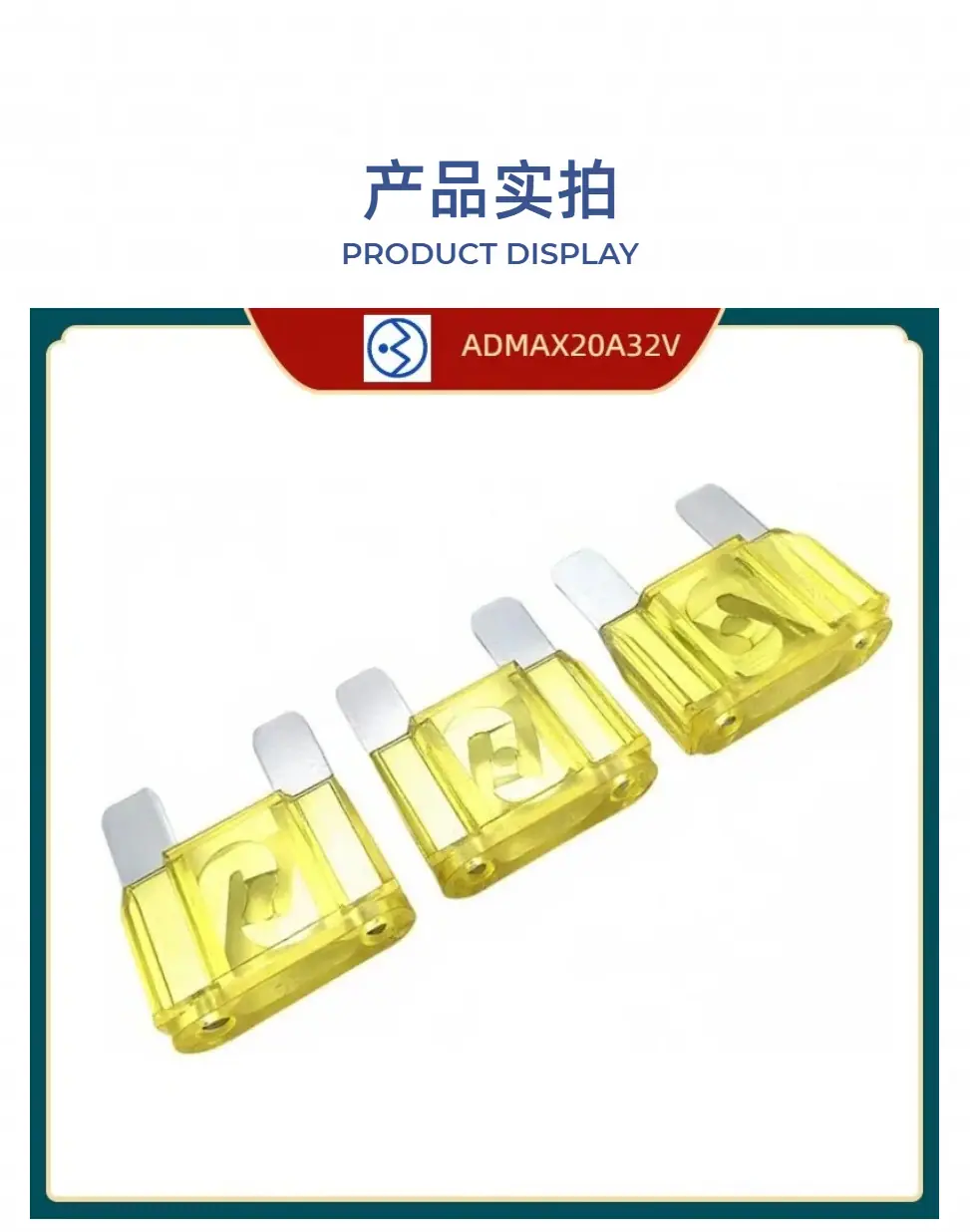

ADMAX1‑20 Fusible de cuchilla grande MAX para coche 20A 32VDCEste modelo de fusible de cuchilla grande MAX (fusible Maxi) presenta una carcasa de plástico PC de color amarillo resistente a altas temperaturas y terminales conductores de aleación de zinc, cumpliendo estrictamente conSAE J1888、ISO 8820‑3:2002(E)Diseño y producción estándar de la industria automotriz. Posee capacidades fiables de protección contra sobrecarga y cortocircuito; la capacidad de interrupción puede alcanzar1000A@32VDC，Rango de temperatura de trabajo‑40℃ ~ +125℃, adaptándose a condiciones de trabajo complejas como altas y bajas temperaturas y frío intenso en los compartimentos del motor de los vehículos. La fábrica ha aprobado el sistema de calidad IATF16949 (anteriormente TS16949) y obtenido las certificaciones de seguridad y medio ambiente UL, RoHS y REACH; adecuado para automóviles de pasajeros, vehículos recreativos, compresores de aire, maquinaria de construcción y arneses de cableado de vehículos personalizados, suministrado exclusivamente para mercados transfronterizos, admitiendo suministro a granel y pruebas de muestras para múltiples especificaciones de corriente.

Instrucciones de Benchmarking

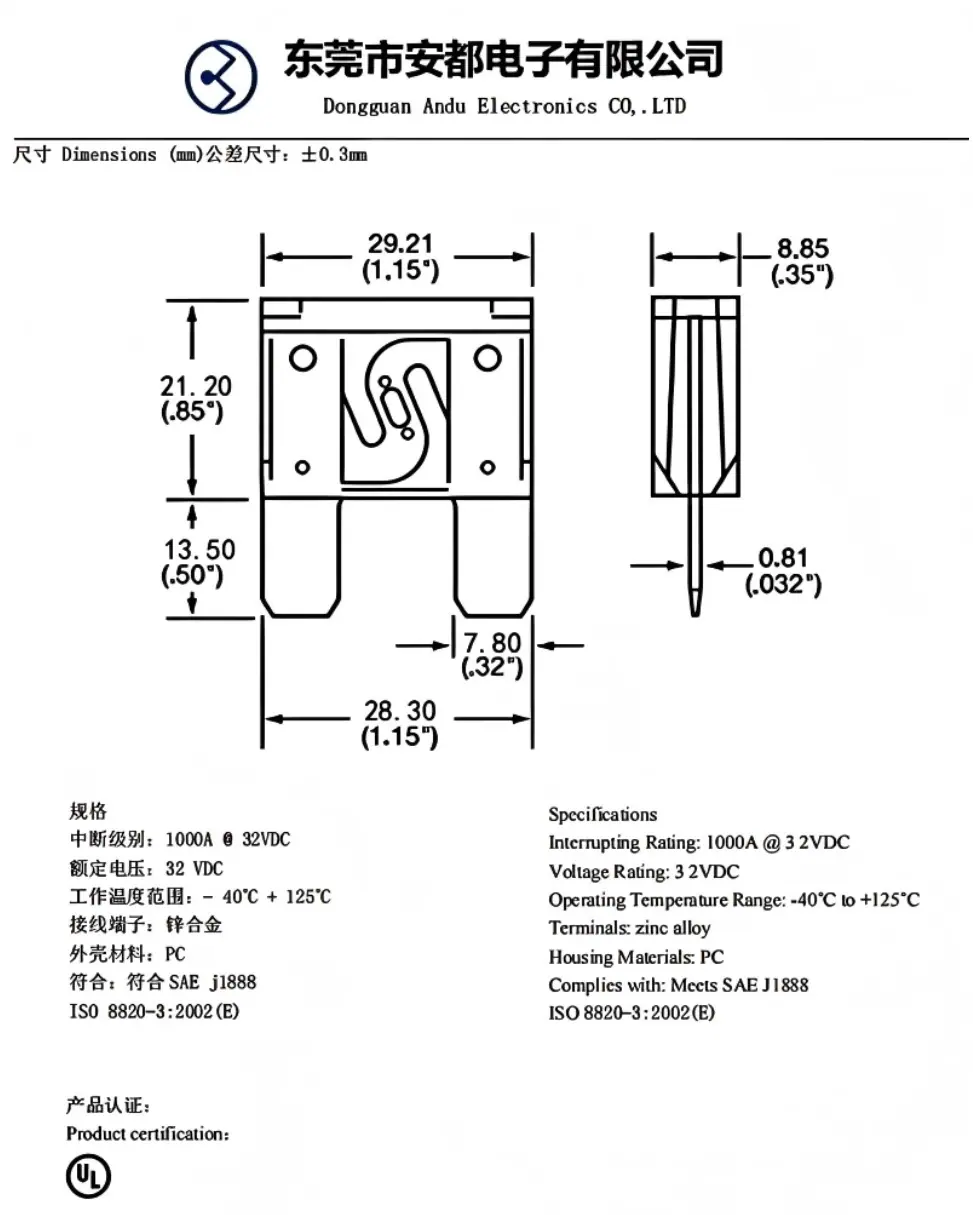

Fusible de cuchilla grande MAX Andu ADMAX1‑20 para automóvil, Dimensiones exteriores, Posiciones de los pines de montaje, Estándar SAE J1888 yLittelfuse MAX20 / 0299020.LTotalmente compatible, 32VDC 20A, carcasa roja, terminales de aleación de zinc plateados, puede reemplazar directamente los fusibles MAXI Littelfuse de la misma especificación.

II. Características principales del producto

✅ Materiales de grado automotriz：Carcasa aislante de PC transparente amarilla, resistente a altas y bajas temperaturas, permite la inspección visual del estado del fusible fundido interno; terminales metálicos de aleación de zinc, baja resistencia de contacto, pequeña generación de calor bajo condiciones de operación de alta corriente, conductividad estable. ✅Excelente rendimiento eléctrico：Capacidad de interrupción 1000A@32VDC；Resistencia en frío de especificación 20A 1.42mΩ, caída de voltaje típica 75mV, I²t：8450A²s, los parámetros de tiempo del fusible cumplen estrictamente con la curva característica tiempo-corriente, evitan disparos intempestivos, cortan rápidamente el arnés de protección del circuito y el equipo eléctrico en caso de falla. ✅Operación en amplio rango de temperatura：Temperatura de funcionamiento de -40℃ a +125℃, cumple con el duro entorno de temperatura del compartimento del motor y las modificaciones de vehículos para exteriores, viene con una curva de reducción de temperatura como referencia. ✅Tamaño estandarizado：Dimensiones estándar de terminal de pala MAX tamaño grande, tolerancia ±0.3 mm, directamente compatible con portafusibles y cajas de fusibles MAX estándar del mercado, simple y conveniente para la instalación de reemplazo. ✅Endoso de Certificación Completa：Sistema de Calidad Automotriz IATF16949, Seguridad UL, RoHS, Cumplimiento Ambiental REACH, Cumple Requisitos para Mercados de Exportación Domésticos y Europeos/Americanos. ✅Serie completa, múltiples especificaciones：La misma serie ofrece 20A/25A/30A/40A/50A/60A/70A/80A/100A; diferentes amperajes se distinguen por el color de la carcasa para la selección.

III. Tabla de Parámetros de Especificación Detallada

Valores de Parámetros del Proyecto (ADMAX1-20) Modelo de Producto ADMAX1-20 (Fusible de Hoja Grande MAX / Maxi) Corriente Nominal 20A Voltaje Nominal 32VDC (Compatible con 48/63VDC) Capacidad de Ruptura 1000A @32VDC Material de la Carcasa PC (Transparente Rojo) Material del Terminal Aleación de Zinc Color de la Carcasa Amarillo (Color de Identificación 20A) Caída de Voltaje Típica 75mV Resistencia en Frío 1.42 mΩ Valor I²t 8450 A²s Dimensiones Tolerancia ±0.3mm Temperatura de Operación -40℃ ~ +125℃ Estándares de Ejecución SAE J1888, ISO 8820-3:2002(E) Sistema de Calidad IATF16949(TS16949) Certificación del Producto UL, RoHS, REACH Tipo de Protección Protección contra Sobrecarga, Protección contra Cortocircuito Escenarios Aplicables Automóviles de Pasajeros, RVs, Compresores de Aire, Maquinaria de Construcción, Arnés de Cableado Modificado de Vehículos, Circuitos DC de Vehículos

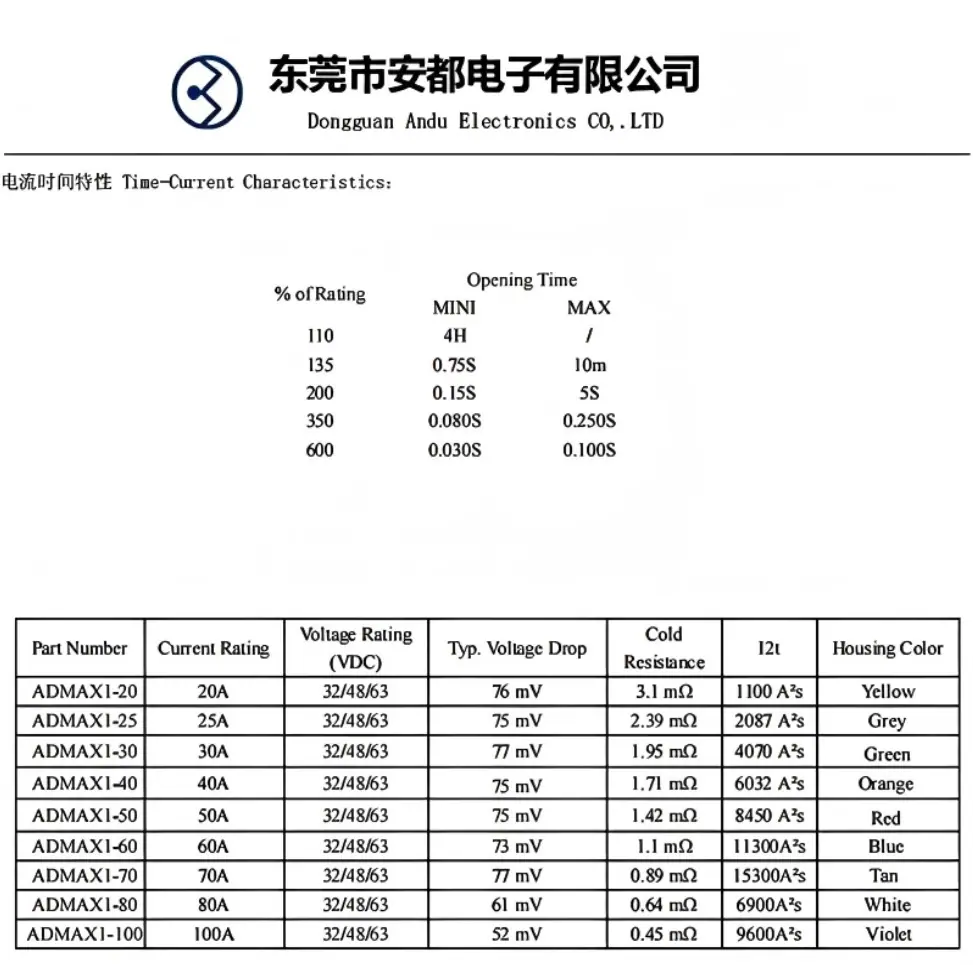

IV. Características Tiempo-Corriente de los Fusibles

Referencia de Fusión (Porcentaje de Corriente Nominal - Tiempo de Fusión)

1. Corriente nominal del 110%: Mínimo 4 horas sin fundirse
2. Corriente nominal del 135%: 0,75 s ~ 10 min
3. Corriente nominal del 200%: 0.15S ~5S
4. Corriente nominal del 350%: 0.080S ~0.250S
5. Corriente nominal del 600%: 0.030S ~0.100S

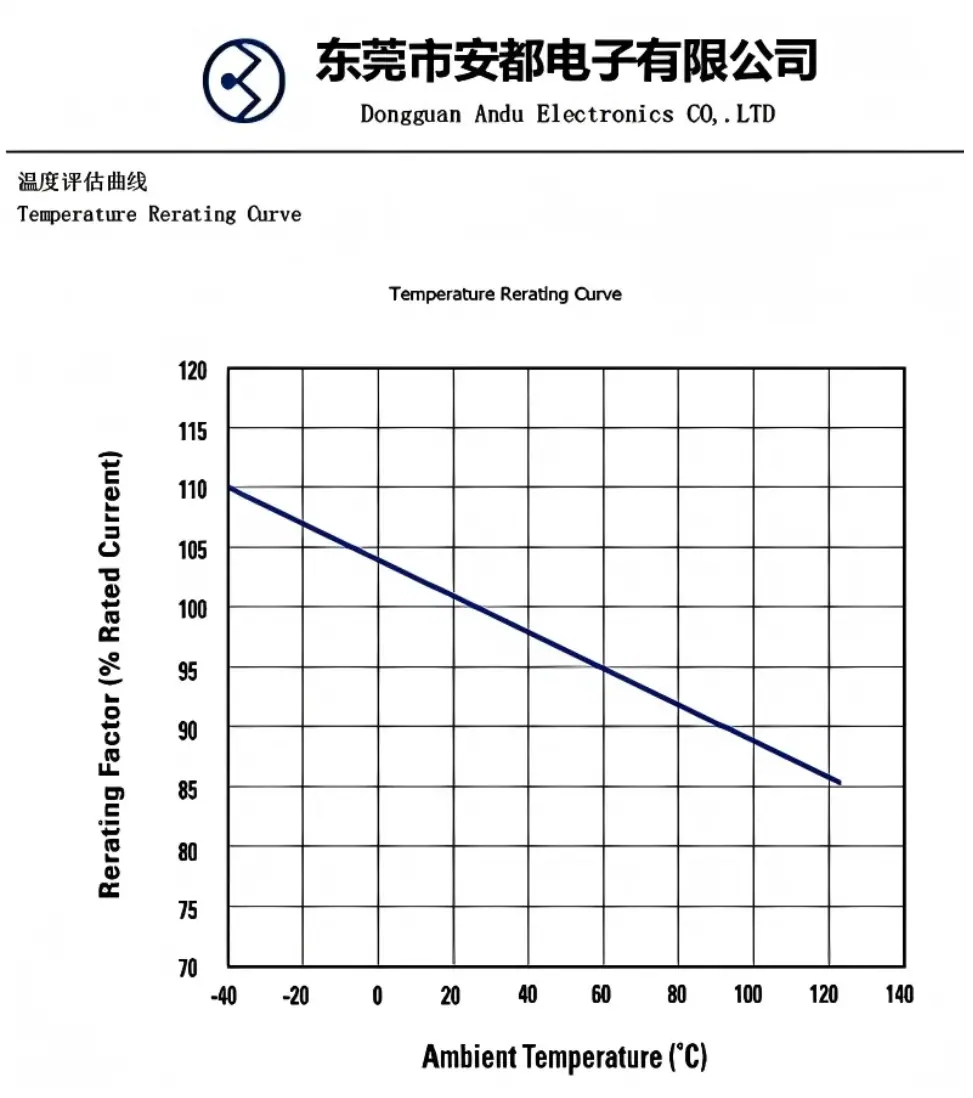

Nota: El producto se suministra con una curva de reducción de corriente por temperatura; a medida que aumenta la temperatura ambiente, la capacidad de corriente continua del fusible disminuirá. Para la selección de ingeniería, consulte la curva de evaluación de temperatura en la hoja de especificaciones.

V. Tabla Comparativa de Especificaciones de la Serie Completa

Número de pieza Corriente nominal Color de la carcasa Resistencia al frío I²t(A²s)

ADMAX1‑20 20A Amarillo 3.10mΩ 1100

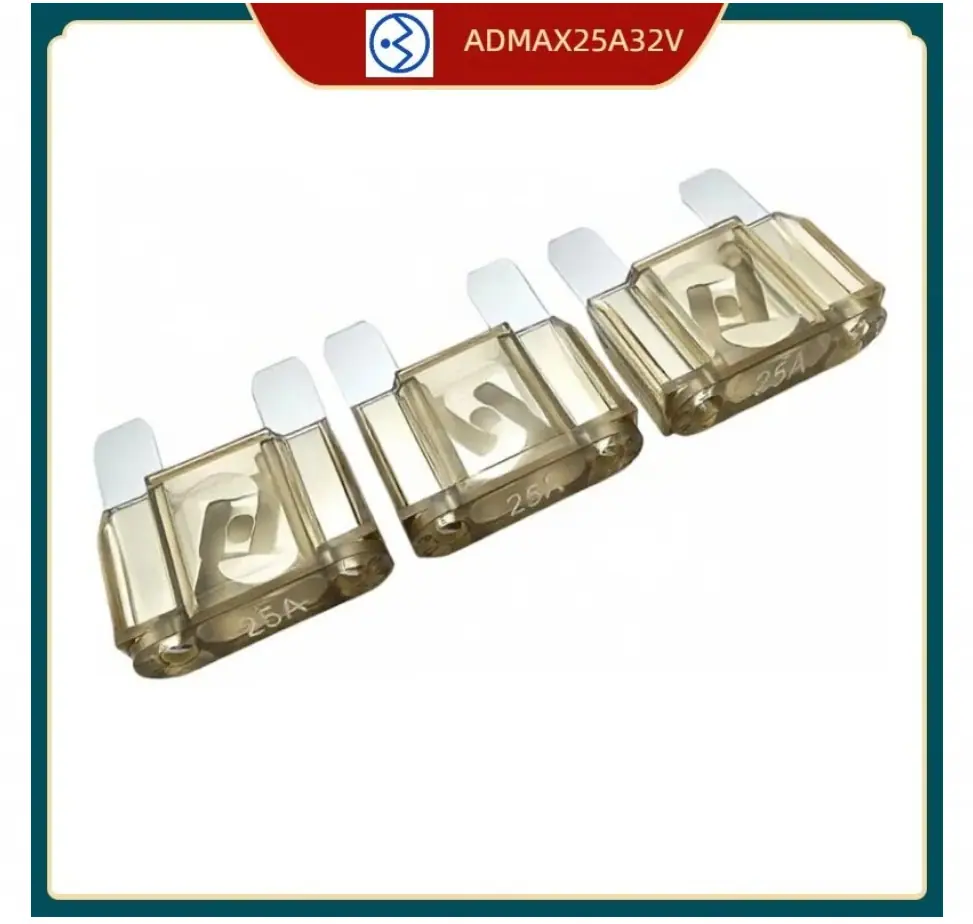

ADMAX1‑25 25A Gris 2.39mΩ 2087

ADMAX1‑30 30A Verde 1.95mΩ 4070

ADMAX1‑40 40A Naranja 1.71mΩ 6032

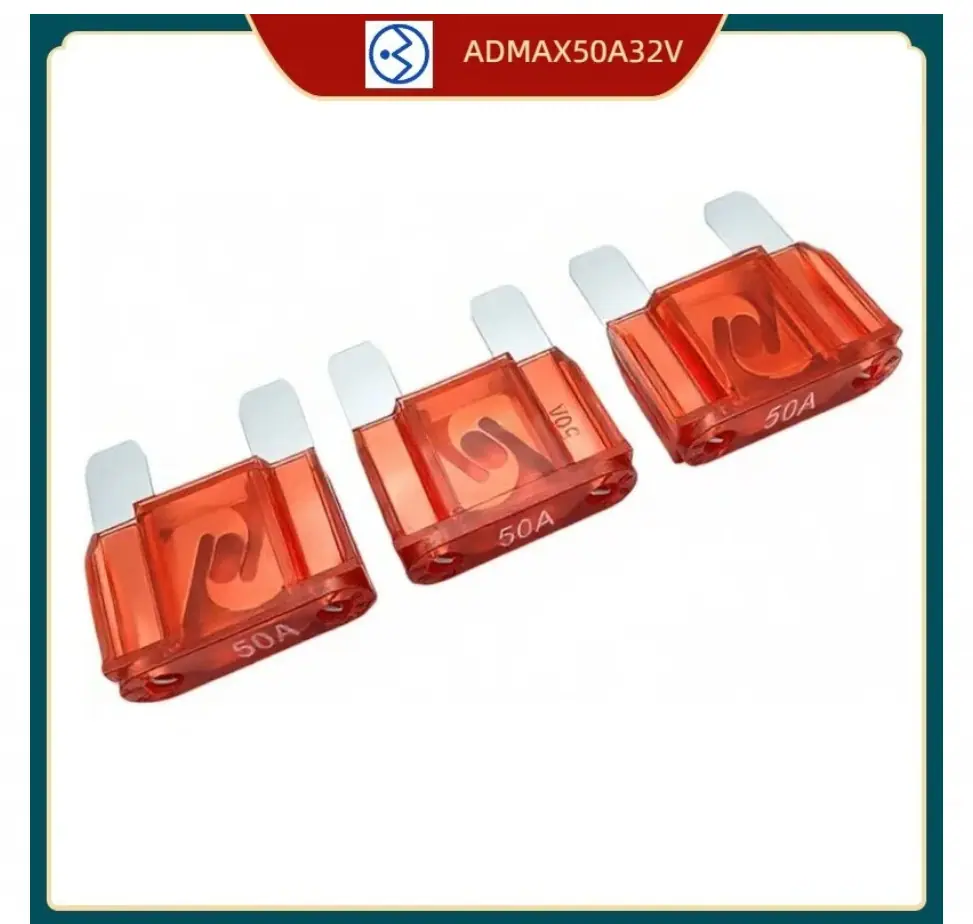

ADMAX1‑50 50A Rojo 1.42mΩ 8450

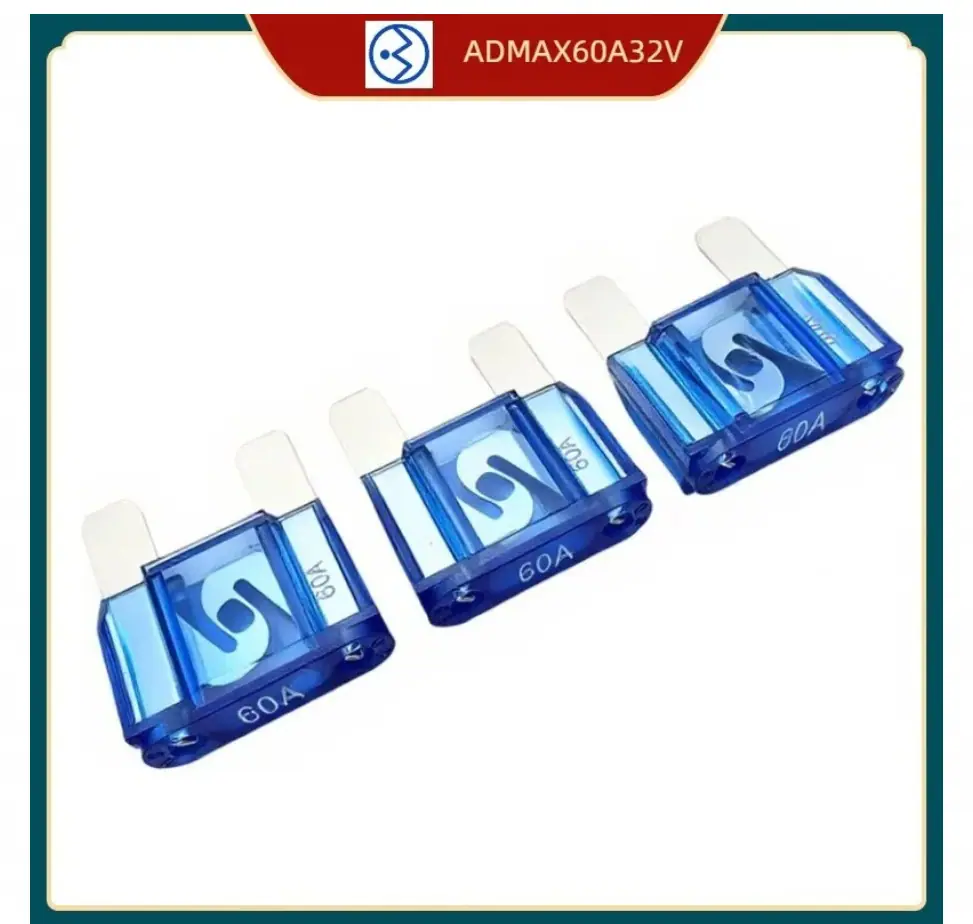

ADMAX1‑60 60A Azul 1.10mΩ 11300

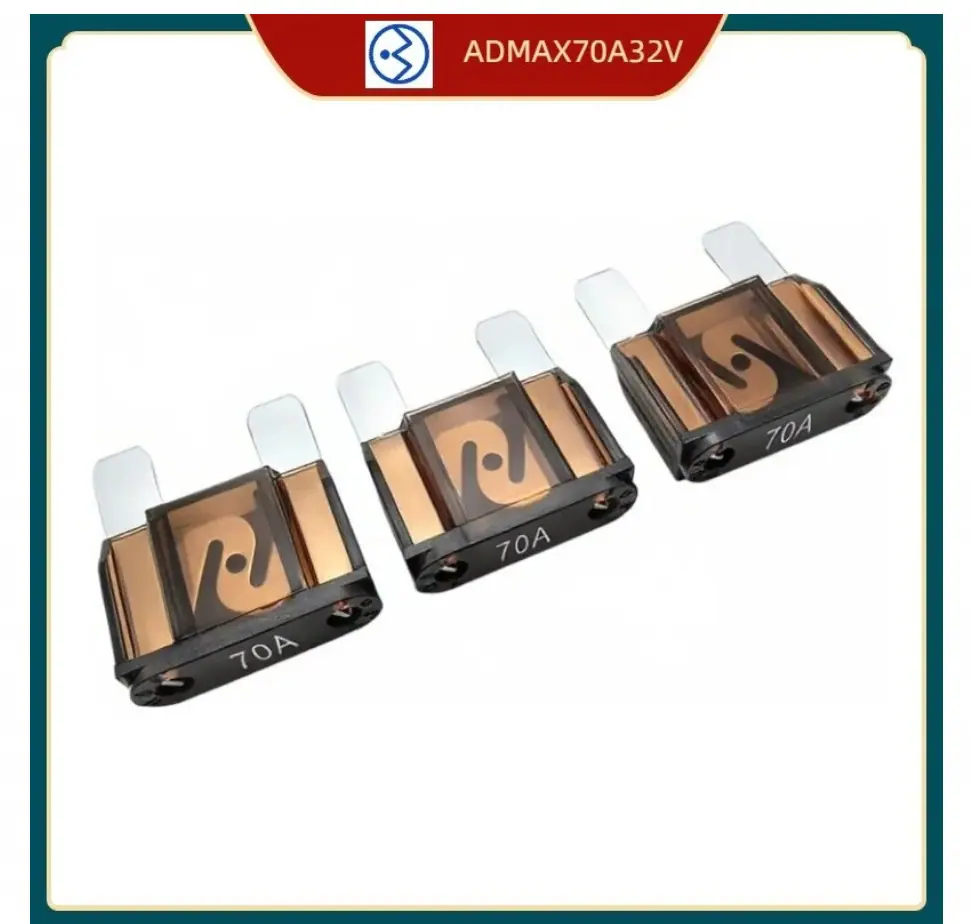

ADMAX1‑70 70A Tan 0.89mΩ 15300

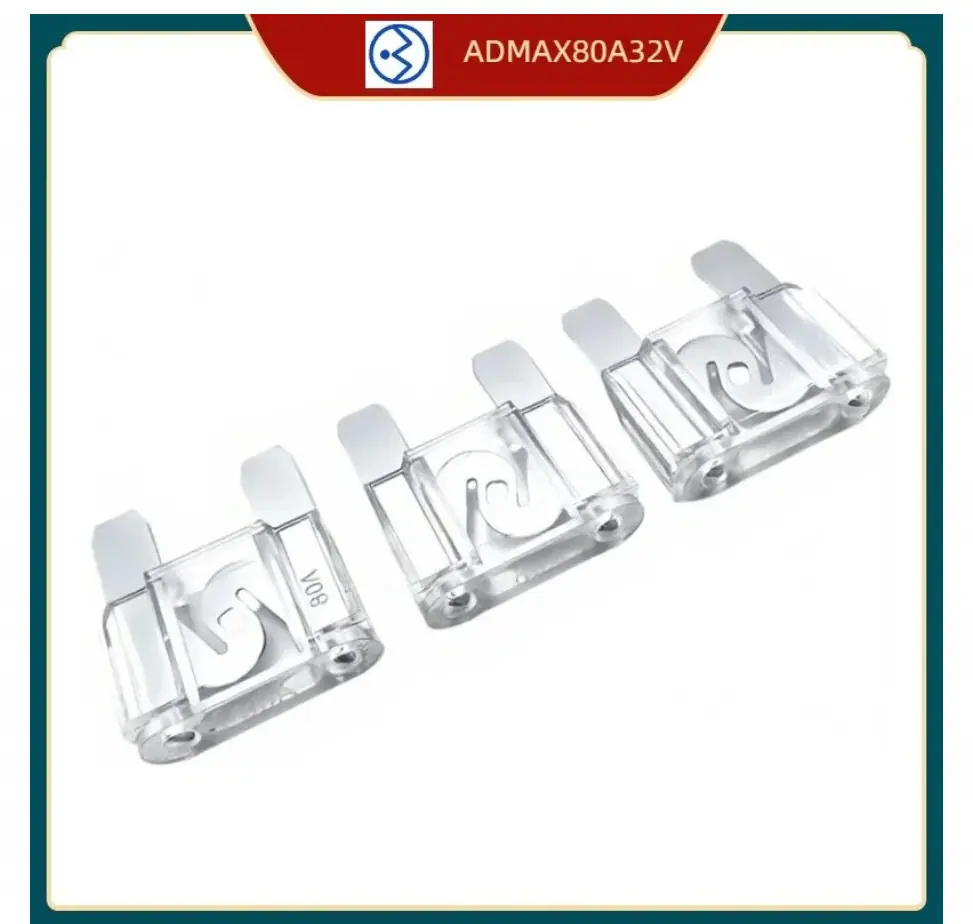

ADMAX1‑80 80A Blanco 0.64mΩ 6900

ADMAX1‑100 100A Morado 0.45mΩ 9600

VI. Descripción del Escenario de Aplicación

Ampliamente utilizado en sistemas de vehículos de 12-24V DC: 🚗 Protección de circuito para todo el sistema eléctrico de automóviles de pasajeros; 🚐 Protección para mazos de cables en modificaciones de RV y vehículos de nueva energía; 🔧 Protección de distribución de energía para compresores de aire, maquinaria de construcción y vehículos especiales; ⚡ Protección contra sobrecarga y cortocircuito para circuitos de salida de batería y generador; Adecuado para comercio electrónico transfronterizo en el extranjero: Adquisición en mercados de autopartes como Amazon, eBay, etc., exportado a mercados europeos, americanos y africanos

Siete, Instrucciones de Fábrica y Suministro

Producción Directa de Fábrica de Electrónicos Andu de Dongguan Fusible de Hoja Grande para Automóviles Serie ADMAX1; Posee Sistema Automotriz IATF16949, Conjunto Completo de Certificaciones UL, RoHS.

✅ Admite pruebas de muestra

✅En stock, suministro a granel

✅Soporta especificaciones personalizadas

✅ Admite el envío de pedidos transfronterizos

Bienvenidos a las fábricas de arneses de cableado, talleres de modificación y comerciantes de comercio exterior a preguntar y negociar.
