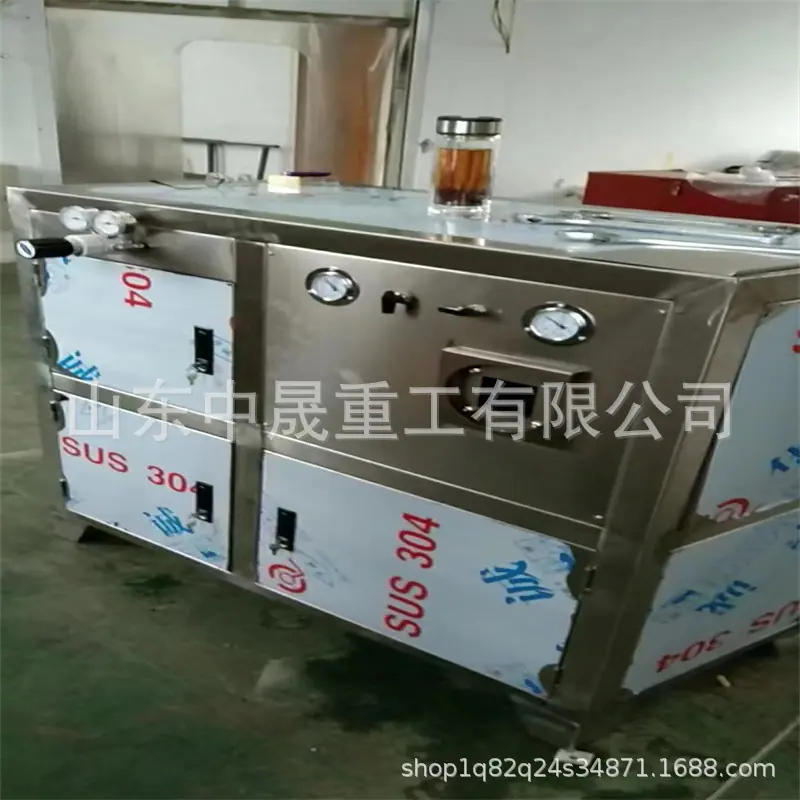

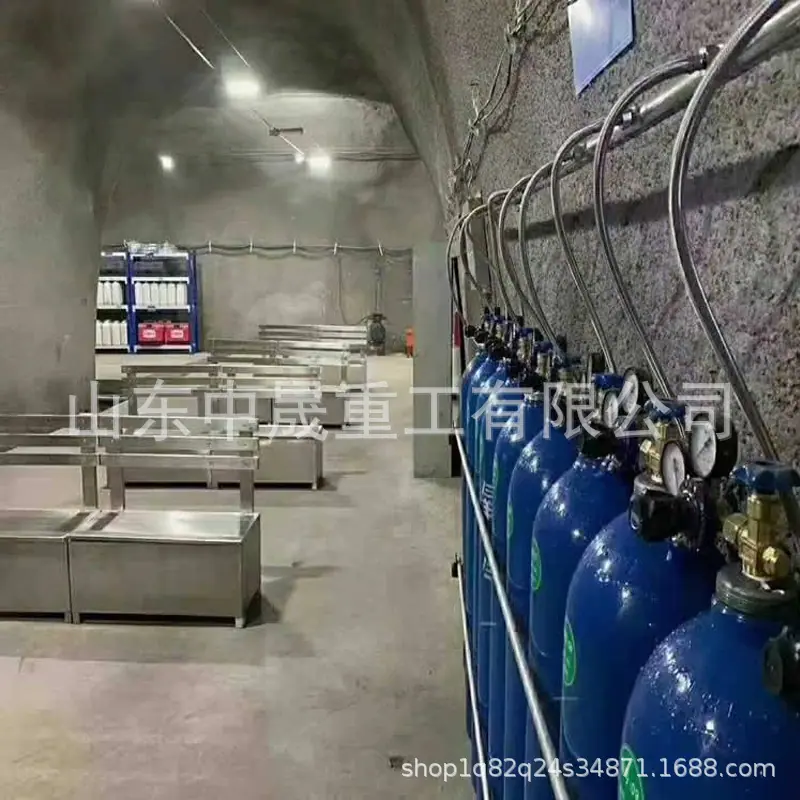

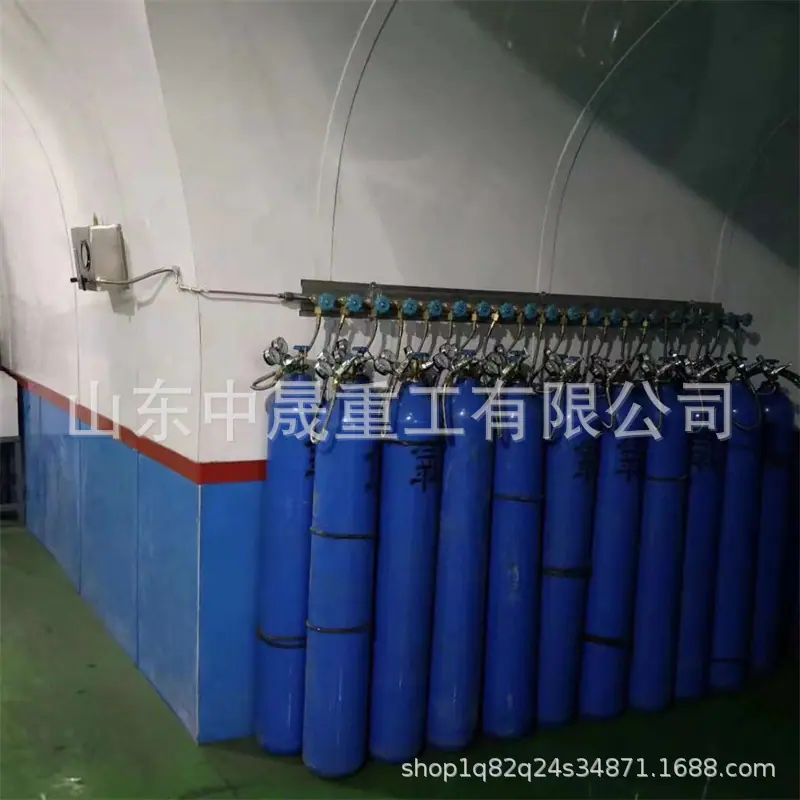

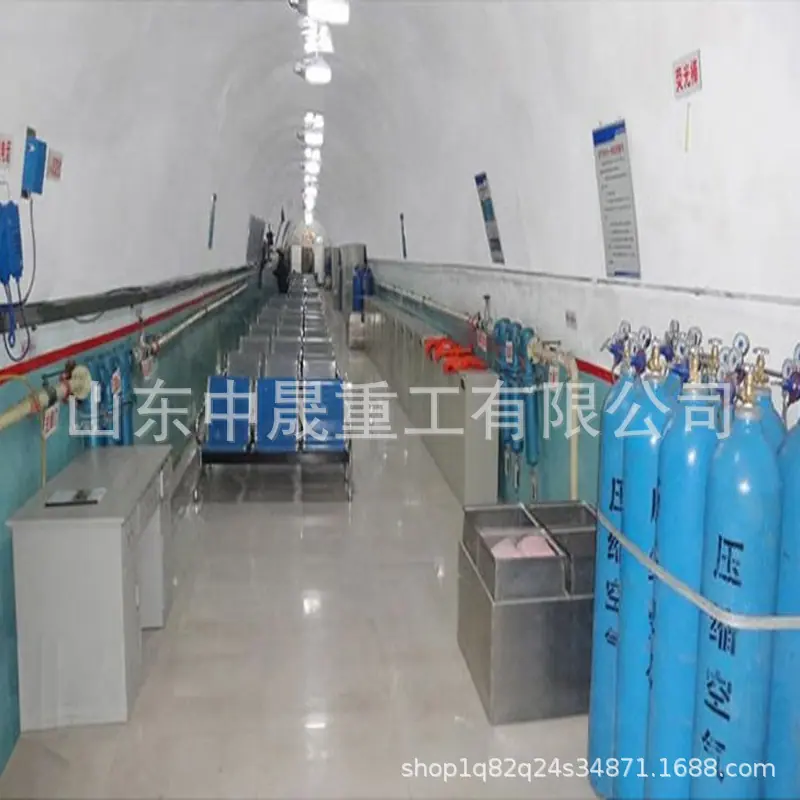

El sistema de suministro de oxígeno con aire comprimido para cámaras de refugio consta de un dispositivo de suministro de oxígeno con aire comprimido, un filtro de tres etapas, un reductor de presión, un medidor de flujo, una válvula de control, conexiones, codos, etc., y un auto-rescatador de aire comprimido. Está compuesto por 6 dispositivos de respiración, cada uno con un consumo de aire de 30～61 l/min, y un cilindro de oxígeno comprimido de 40 l, todos los cuales son esenciales para los mineros.
Parámetros técnicos: (1) El filtro de aire seleccionado tiene un caudal que cumple con el requisito de suministro de aire comprimido de 0,3 m³ por minuto por persona
(2) El regulador de presión de gas seleccionado cumple con el requisito de caudal de 0.3 m³ por minuto por persona, y la presión ajustable es de 0.1-0.3 MPa
(3), el ruido del aire comprimido se puede reducir a menos de 70 dB
(4) Diámetro de la tubería de aire comprimido, cumpliendo con los requisitos de suministro de aire. La cámara de refugio está equipada con un dispositivo de suministro de oxígeno que proporciona oxígeno al personal de refugio para que puedan mantener la respiración normal. El dispositivo de suministro de oxígeno debe cumplir con:
(1) El personal de evacuación en la sala de supervivencia de la cámara de refugio puede respirar oxígeno puro, con una concentración de oxígeno entre el 18.5% y el 22.0%;
(2) El suministro de oxígeno y la concentración de oxígeno deben cumplir con las características fisiológicas respiratorias del cuerpo humano;
(3) El tiempo de suministro de oxígeno debe cumplir con un tiempo de supervivencia no inferior a 96 horas para el número nominal de personas;
(4) El dispositivo de suministro de oxígeno no se ve afectado por el entorno en condiciones subterráneas especiales, puede suministrar oxígeno de manera oportuna y confiable y no presenta ningún peligro para la seguridad.

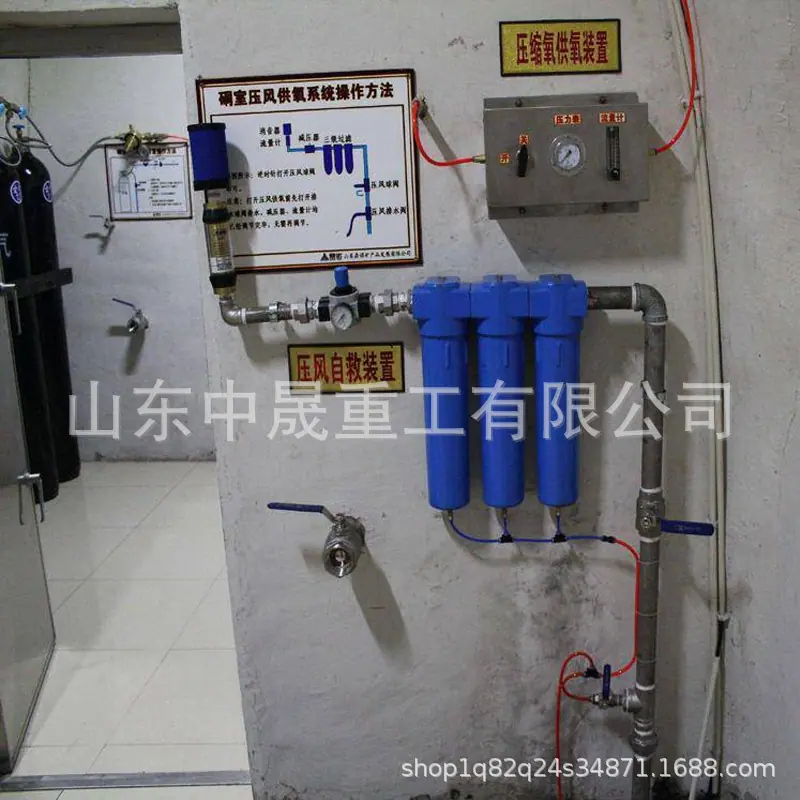

(5) El dispositivo de suministro de oxígeno del sistema de aire comprimido utiliza la tubería de aire comprimido preenterrada frente a la cámara como fuente de aire, y después de pasar por la válvula, entra en la filtración trifásica de agua, polvo y aceite instalada en la cámara de transición, y luego entra al aire a través de la tubería reductora de presión preestablecida.

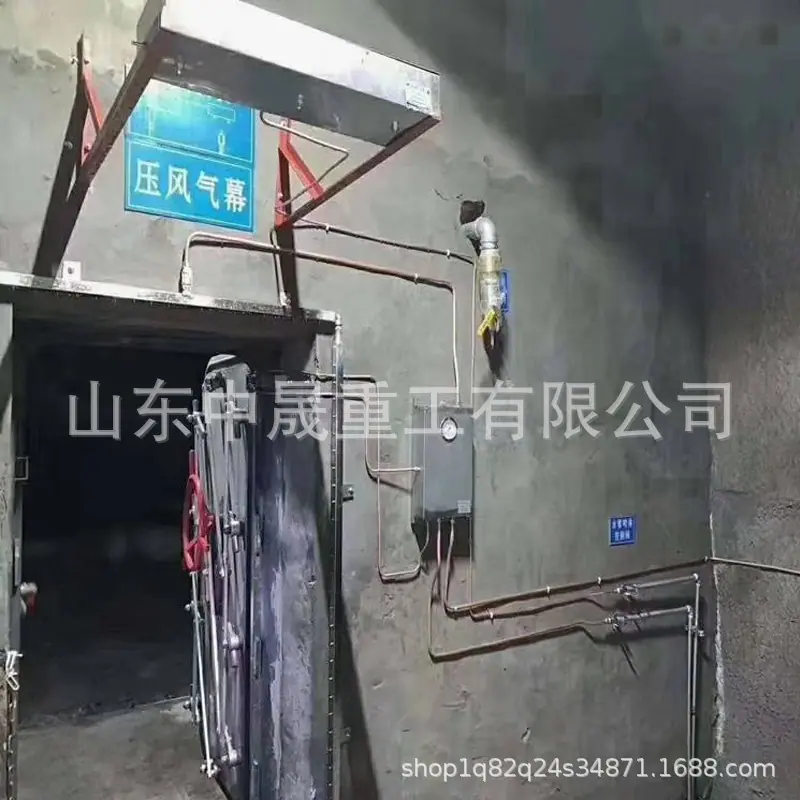

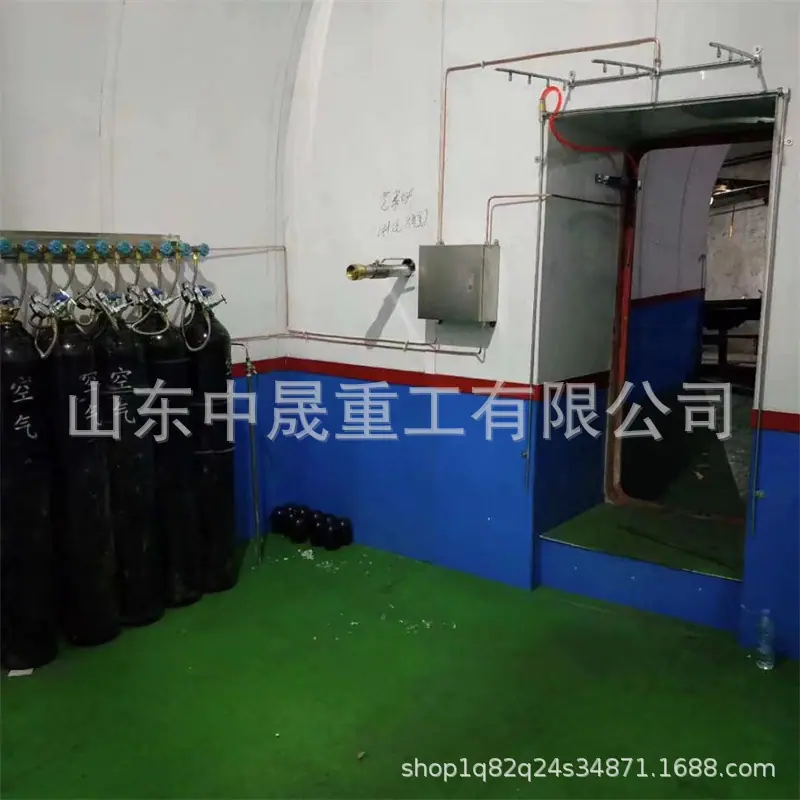

El sistema de rociado de cortina de aire utiliza una boquilla de gas de alta velocidad para soplar rápidamente aire comprimido al personal en la cabina, y descarga el gas rociado al exterior de la cabina a través de una válvula mecánica de liberación de aire, completando así la limpieza de gases nocivos. La cámara de refugio es un dispositivo que los departamentos nacionales relevantes obligan a instalar a las minas de carbón para garantizar que el personal subterráneo en las minas de carbón pueda usarla para la evacuación de emergencia en situaciones peligrosas.

Presión de diseño: 16,5 MPa

Alta presión de trabajo: 15 Mpa

Temperatura de trabajo: -40 °C ~ 60 °C

Presión de salida: 0~1,6 MPa

Diseño de tubería: La cortina de aire utiliza una cuchilla de acero inoxidable puro. La cortina de aire pulveriza hacia abajo a través de un espacio uniforme de 0,05 mm, y el aire se suministra desde ambos extremos.

Diseño del sistema de control: El sistema de conmutación adopta el diseño de la válvula mecánica del lado de la puerta.

El dispositivo de pulverización de cortina de aire en la cámara de refugio desempeña principalmente la función de limpieza y purga, es decir, mediante el uso de aire comprimido atmosférico, los gases nocivos se eliminan de los cuerpos de las personas que ingresan a la cabina para lograr el propósito de reducir la concentración de gases nocivos y purificarlos.
