El sistema de ventilación y suministro de oxígeno para la cámara de refugio consta de una unidad de ventilación y suministro de oxígeno, que incluye un filtro de tres etapas y un reductor de presión. Medidor de flujo de aire, válvula de control, conector, codo, etc. para auto-rescate de aire comprimido ,Depender deCompuesto por 6 aparatos respiratorios, cada aparato consume 30～61 l/min de aire, y un cilindro de oxígeno comprimido de 40 l, todos los cuales son esenciales para los mineros.
Parámetros técnicos :（1) El filtro de aire seleccionado tiene un caudal que cumple con los requisitos de suministro de aire comprimido de 0.3 m³ por persona por minuto
（2) El reductor de presión de gas seleccionado cumple con el requisito de caudal de 0.3 m³/min por persona y tiene un rango de presión ajustable de 0.1-0.3 MPa.
（3), el ruido de la presión del aire se puede reducir a menos de 70 dB
（4) El diámetro de la tubería de suministro de aire deberá cumplir con los requisitos de volumen de suministro de aire. Se deberá instalar un dispositivo de suministro de oxígeno dentro de la cámara de refugio para proporcionar oxígeno al personal que busca refugio, permitiéndoles mantener la respiración normal. El dispositivo de suministro de oxígeno debe cumplir con:

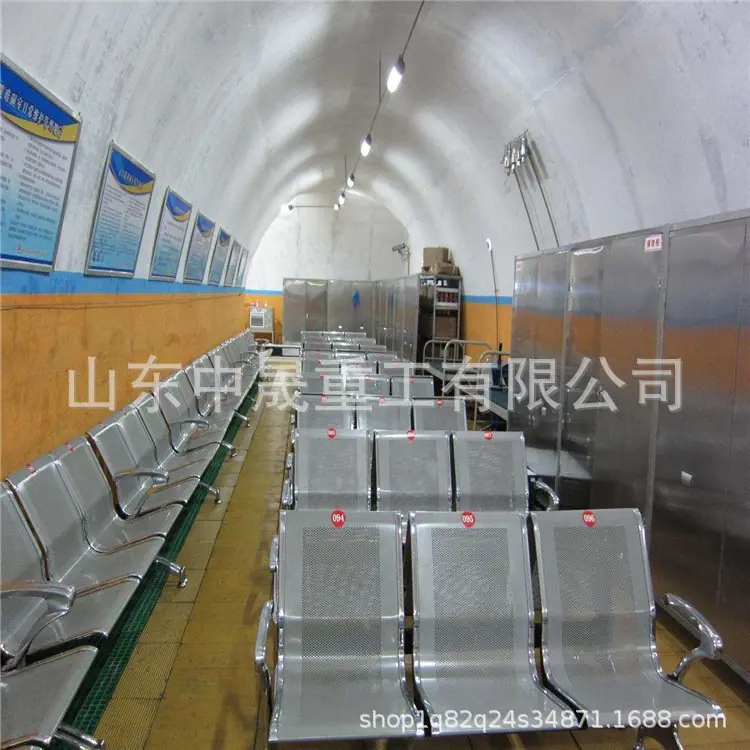

（1) El personal del refugio puede respirar oxígeno puro en la sala de supervivencia de la cámara de refugio, con una concentración de oxígeno del 18,5% al 22,0%;
（2) La cantidad de suministro de oxígeno y la concentración de oxígeno deben cumplir con las características fisiológicas de la respiración humana;
（3) El tiempo de suministro de oxígeno debe cumplir con el tiempo de supervivencia de no menos de 96 horas para el número de personas nominal;
（4) El dispositivo de suministro de oxígeno no se ve afectado por el entorno en condiciones especiales de la mina, puede suministrar oxígeno de manera oportuna y confiable, y no presenta ningún peligro de seguridad.

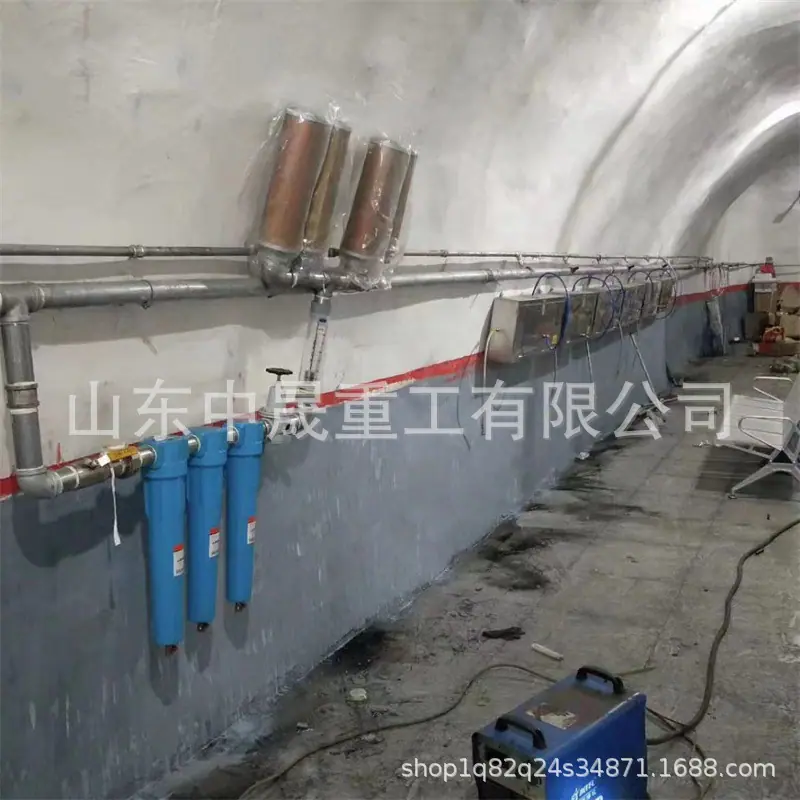

（5) El dispositivo de suministro de aire para el sistema de ventilación utiliza la tubería de aire comprimido preenterrada frente a la calzada como fuente de aire. Después de pasar por una válvula, ingresa a un filtro de tres etapas para agua, polvo y aceite instalado en una cabina de transición. Luego, ingresa al aire a través de una tubería con una válvula reductora de presión preestablecida.

El sistema de pulverización de cortina de aire utiliza boquillas de gas de alta presión para expulsar rápidamente aire comprimido sobre el personal en el compartimento y descarga el gas pulverizado fuera del compartimento a través de una válvula de alivio mecánica, completando así la eliminación de gases nocivos. La cámara de refugio es un equipo instalado obligatoriamente por los departamentos nacionales competentes en las minas de carbón, utilizado para garantizar la evacuación de emergencia del personal subterráneo en situaciones peligrosas.

presión de diseño:16.5Mpa

Alta presión de trabajo:15 Mpa

Temperatura de funcionamiento:-40oC~60 oC

Presión de salida:0~1,6 MPa

Diseño de la tubería: El diseño de la cortina de aire adopta un diseño de cuchilla de cortina de aire. La cuchilla de cortina de aire está hecha de acero inoxidable puro y rocía a través de una ranura.Se rocía una cortina de gas hacia abajo a través de una abertura uniforme de 0.05 mm, y se suministra aire desde ambos extremos.

Diseño del sistema de control: El sistema de conmutación adopta el diseño de la válvula mecánica del lado de la puerta.

El dispositivo de pulverización de cortina de aire en la cámara de refugio desempeña principalmente la función de limpieza y purga, es decir, mediante el uso de aire comprimido atmosférico, los gases nocivos se eliminan de los cuerpos de las personas que ingresan a la cabina para lograr el propósito de reducir la concentración de gases nocivos y purificarlos.
