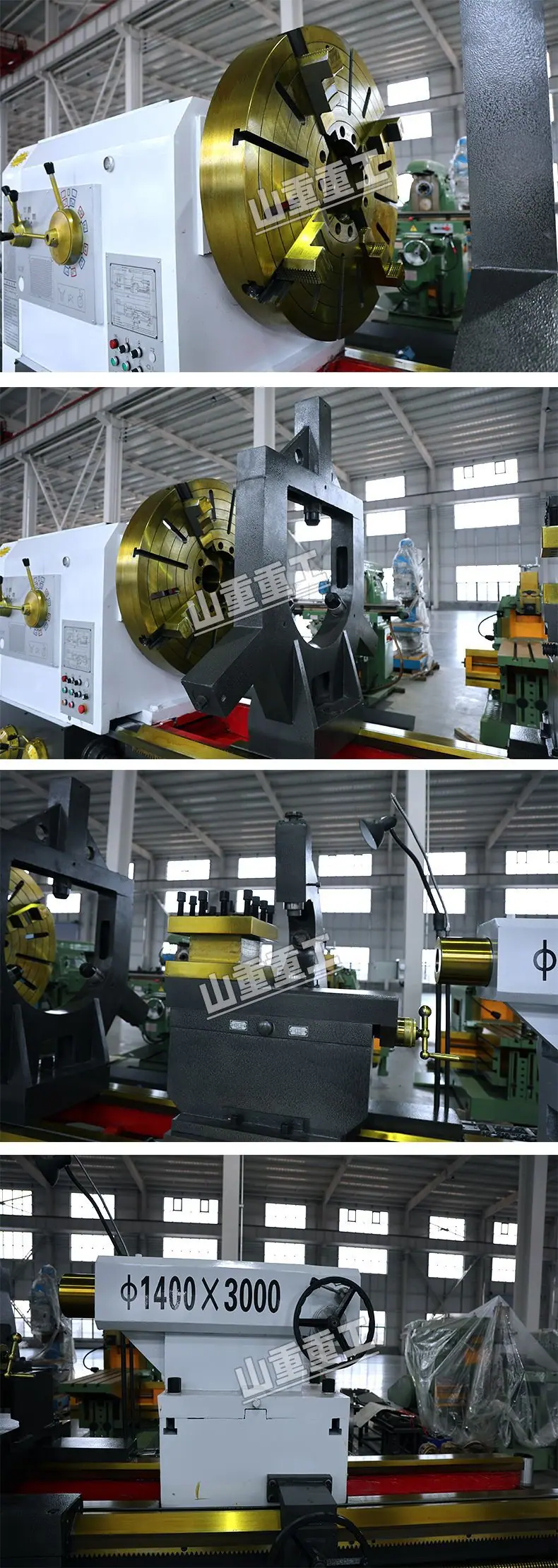

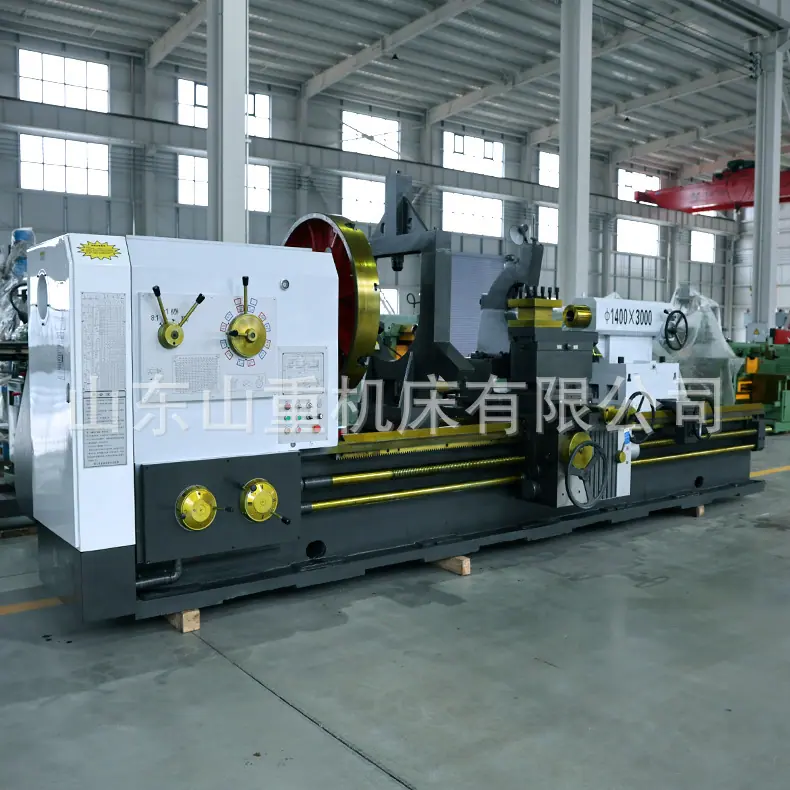

Ventas Directas de Fábrica Cw61140* 3.755m Riel de Guía Completamente Templado Torno Ordinario Mecánico Torno Pesado

Proyecto de Maquinaria Pesada Shanhe

unidad

W61140

Diámetro máximo de rotación del lecho

mm

1400

El diámetro máximo de corte de la pieza de trabajo que pasa a través del soporte

mm

1000

Longitud máxima de corte

mm

3000-18000

Ancho de la barandilla de la cama

mm

755/1100

Código de extremo del husillo

A2-15(8×M22)

Diámetro del orificio pasante del husillo

mm

130

Orificio cónico del extremo delantero del husillo

mm

1:20/140

Rango de velocidad del husillo

r/min

Adelante:3.15~315; Reversa: 3.5~291

Velocidad infinitamente variable dentro de cada marcha

Tipos de velocidad del husillo

Adelante:21 tipos; Reverso: 12 tipos

Modo de freno de máquina herramienta

Resistencia más unidad de frenado

Número de cantidades de avance vertical y horizontal

56/56

Gama de alimentación

mm

Retrato:0.1~12

; Horizontal: 0.05~6; Soporte superior de herramienta: 0.025~3

Rango de rosca métrica

mm

44;1~120mm

Rango de números de rosca en pulgadas

31;28~1/4

Rango de números de subprocesos del módulo

mm

45;0.5~60mm

Rango de números de rosca de paso de diámetro

38;1/2~56DP

Distancia vertical desde el centro del husillo hasta la superficie base de la herramienta

mm

48

Ángulo de rotación del portaherramientas

Cada vez

±90°

Recorrido lateral máximo del poste de herramientas inferior

mm

810

Carrera máxima del soporte de herramienta superior

mm

300

Sección de la barra de herramientas

mm

45 (Tamaño del portaherramientas 260x260)

Portaherramientas velocidad de movimiento rápido

mm/min

retrato:3740; Horizontal: 1870; Portaherramientas pequeño: 935

Diámetro del manguito del contrapunto

mm

160

Recorrido del manguito del contrapunto

mm

300

Orificio cónico del manguito del contrapunto

modelonúmero 8

potencia del motor principal

kilovatio

22 kilovatios
