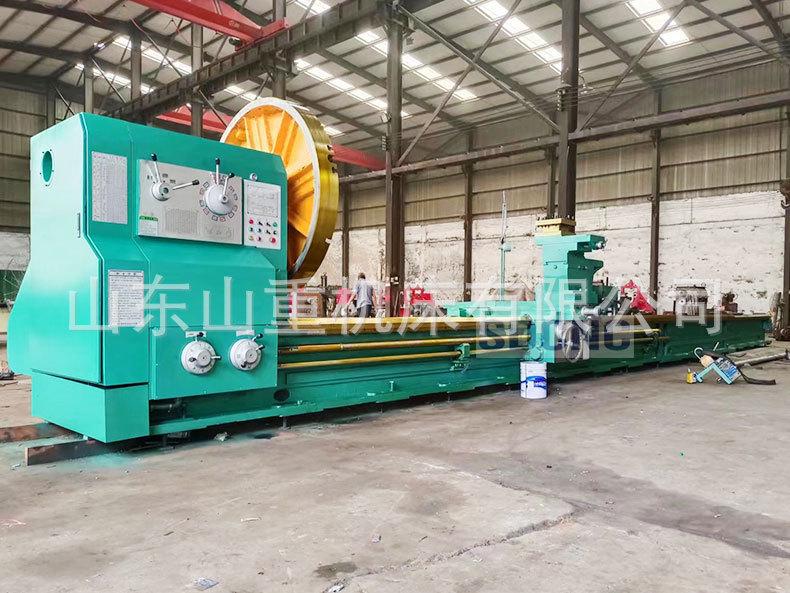

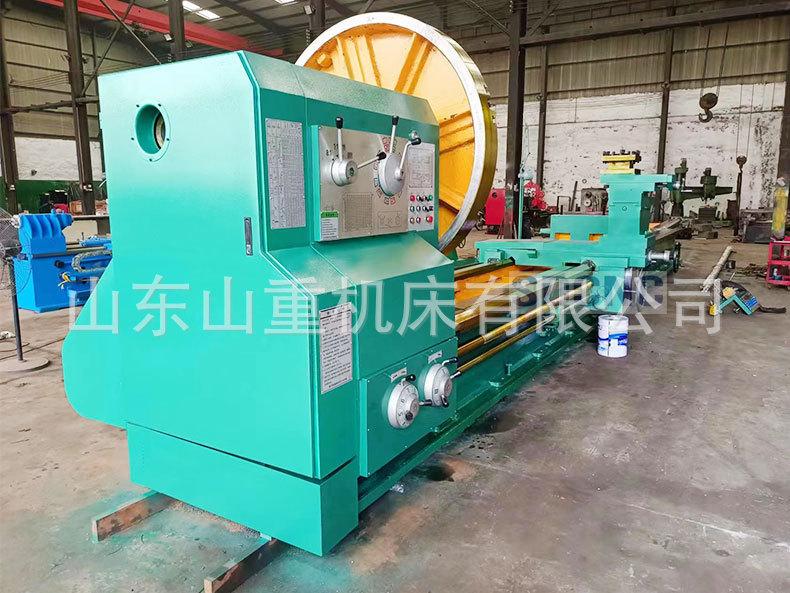

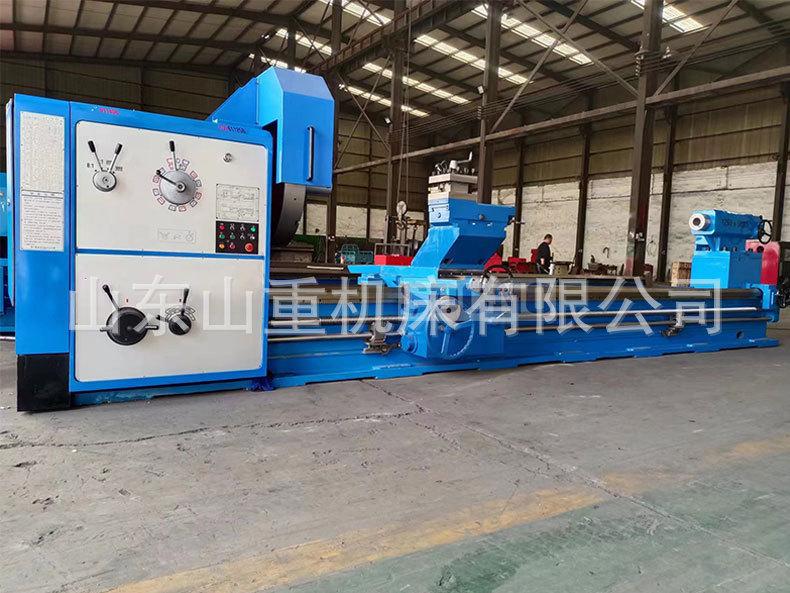

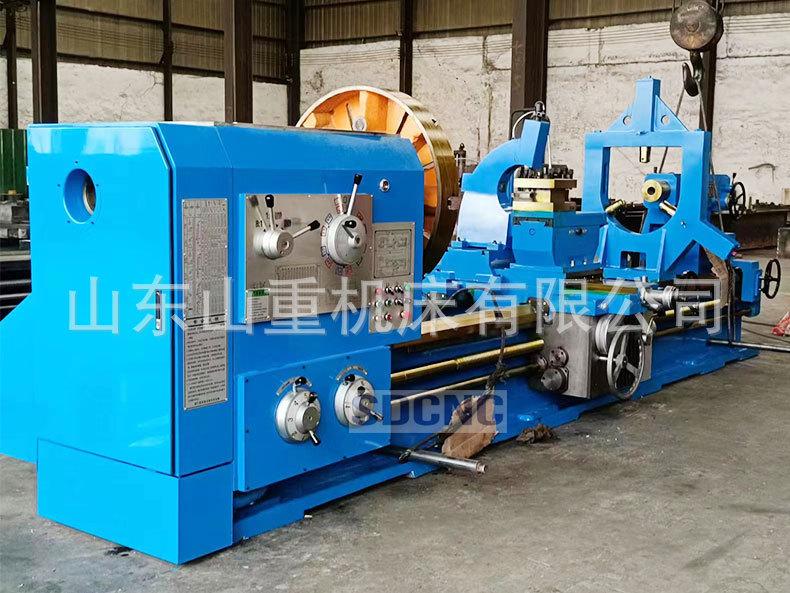

Torno ordinario CW61140 torno horizontal torno horizontal ordinario pesado 61140 cama integral máquina herramienta horizontal

El diámetro de rotación de la pieza de trabajo grande en la bancada.

Φ1600/1800 mm

Diámetro del orificio del husillo

Φ105 mm
Φ130 mm

Longitud máxima de la pieza de trabajo

1500, 3000, 5000, 6000, 8000 y 15000 mm

Cono frontal del orificio del husillo

Φ120 mm
Métrico Φ140

Ancho de la barandilla de la cama

1100 mm

Número y rango de velocidad de avance del orificio del husillo

21 tipos 2-200 rpm

Gran diámetro de rotación de la pieza de trabajo en el portaherramientas

Φ1200Φ/1400 mm

contrarrestar

12 tipos 2,24-178 rpm

Longitud máxima de giro

1300, 2800, 4800, 5800, 7800 y 14800 mm

Distancia vertical desde la línea central del husillo hasta la superficie de soporte de la herramienta

48 mm

Inserte la varilla de gran diámetro en el orificio del eje.

Φ103 mm
Φ128 mm

Dimensiones de la sección transversal de la herramienta (alto x ancho)

45×45 mm

Número de avances longitudinales y transversales por rotación del husillo

56 tipos

Ángulo de rotación del portaherramientas

Rango de avance del portaherramientas por rotación del husillo longitudinalmente

0,1-12 mm/r

Sillín de largo recorrido

1450-14950 mm

Horizontal (1/2 de la vertical)

0,05-6 mm/r

Portaherramientas de gran recorrido horizontal

630 mm

Portaherramientas superior (1/4 de la longitud vertical)

0,025-3 mm/r

El recorrido de la herramienta superior e inferior se apoya por cada rotación de la placa de escala.

0,05 mm

Número efectivo y rango de roscas métricas

43,1-120 mm

Carrera larga del poste de herramienta superior

300 mm

Número y rango válidos de rosca británica

29, 28-3/8 dientes/pulgada

Velocidad de movimiento rápida del portaherramientas

retrato

3470 mm/min

Número y rango válidos de subprocesos del módulo

45, 0,5-60 mm

Horizontal

1870 mm/min

Número y rango válidos de roscas de paso diametral

25, 1-56 mm

Portaherramientas superior

935 mm/min

modelo

CB—B10

Diámetro y carrera del manguito

Φ190×300 mm

Volumen de aceite

12 litros por minuto

Cono de manguito de contrapunto

Métrica 80

presión laboral

12-14 kg/cm2

Movimiento lateral del contrapunto

+25

Velocidad de la bomba de aceite

1500 rpm

Modelo y potencia del motor principal

Y180L-4 30/22kW

Especificaciones y modelos de correa trapezoidal de transmisión de bomba de aceite

1200A/1300A/1372A

Especificaciones y modelos de la correa trapezoidal giratoria principal

2540 °C, 2880 °C

Especificaciones de la máquina herramienta (mm)

Φ160×5000/Φ200×5000

Modelo y potencia del motor rápido de corredera

JC02-21-2-1.5kw

Longitud total (mm)

8100/8100

Modelo y potencia de la bomba de refrigeración

JCB-45 0,15 kW

Ancho total (mm)

2320/2320

Flujo de la bomba de enfriamiento

45 l/min

Altura total (mm)

2000/2200

Mandril de cuatro mordazas (opcional más grande)

Φ1250, Φ1400 mm

Peso neto de la máquina (kg)

17600/20500

Caballete central (opcional)

Φ50-Φ600 mm

Capacidad máxima de carga (kg)

10000/10000

Portaherramientas (opcional)

Φ50-Φ220 mm

(Los datos relacionados con otras especificaciones aumentarán o disminuirán según corresponda)

Rodillo (opcional)
