Procesamiento de fábrica ZDK622/4/12 desvío de cruce desvío de diamante desvío simétrico de ferrocarril

Shandong LimeiInterruptor de cruce Crucero de Cambio Doble Ferroviario, Cruce de Diamante, Cambio Simétrico - Especificaciones Completas

Detalles del Producto de Manta de Exterior Cruzada

Principios básicos para la selección de productos de desvío cruzado

El desvío de cruce es un desvío comúnmente utilizado en líneas ferroviarias para cambiar entre dos vías.
（1）Consistencia del ancho de vía: comoZDK622 /4 /12，solo se usa para600 mmindicador
（2）Coincidencia de tipo de riel: Puede ser igual o superior, no puede ser inferior. Si el tipo de riel básico es22kg/m,Selección de tipo de riel de punto de cambio22kg /mo30 kg / m。
（3）Adecuado para el vehículo en movimiento:ZDK：Por locomotora：METROMás que el3Interruptor de carretera de número,ZDC：Por locomotora：METROMás que el2Número de asistencia.R 9m，182606El interruptor solo permite el paso de vagonetas.
（4）Cumple los requisitos de velocidad para vehículos en movimiento: Al pasar por el desvío del vagón de mina, su recorridov 1.5m /segundo, opcional2、3No. Horquilla de carretera.（RPequeño, Grande, Conduciendovbajo). A través del desvío de la locomotora en4Número o superior,vMás grande.
 （5）y son consistentes con los requisitos de la vía: Preste atención a la izquierda, la derecha y la consistencia del desvío con la vía. Seleccione razonablemente desvíos de vía única y desvíos simétricos. Los desvíos de cruce deben ser consistentes con el ancho de vía.

Modelo de producto de participación cruzada

43-7＃、43-8＃、43-9＃、43-12＃Desvíos de cruce con espaciado variable,50-7＃、50-8＃、50-9＃、50-12＃Desvíos de Línea Cruzada de Cruce con Espaciado Variable,60-7＃、60-8＃、60-9＃、60-12＃Varios desvíos de cruce con espaciado variable.

 50Carril9Número5,3 millonesDescripción detallada de la participación cruzada

Longitud de desvíoL=75378mm,Mucho antes de la encrucijadaa=13839mm,Distancia horizontal entre cruces de línea47700mm,Cambiar velocidad de paso permitida recta≤90Km/h,Línea lateral≤30 Km/h,Radio de curva guíaR=180000mm,Longitud del riel de punto6450mm(Número de mapa línea directa4142-6）,Longitud básica del riel11200mm(Línea directa de número de figura4142-4、5）,Longitud de la horquilla3588mm(Línea directa de número de figura4143-4）,Longitud de rana de ángulo agudo3108mm(Número de mapa línea directa7514-3）,Longitud de rana de ángulo obtuso4440(Línea directa de número de figura7515-3）,Longitud de barandilla en línea recta3600 mm(Línea directa de número de figura4143-5）,Línea lateral3050mm（Línea Especial7521-4）,Barandilla de ángulo agudo3050mm(Línea directa de número de figura7522-3）,Tipo de barrera de seguridad: Barrera de seguridad ajustable separada. Peso total55.495T,Volumen de almohada de tenedor de madera35.7metro cúbico.
modelo50-9#
Especificación5,3 millones
Los desvíos son un eslabón indispensable e importante en las rutas de transporte y tráfico minero, por lo que su calidad y preocupaciones son lo más importante. Por supuesto, en China Coal también tenemos reputación de garantía de calidad.

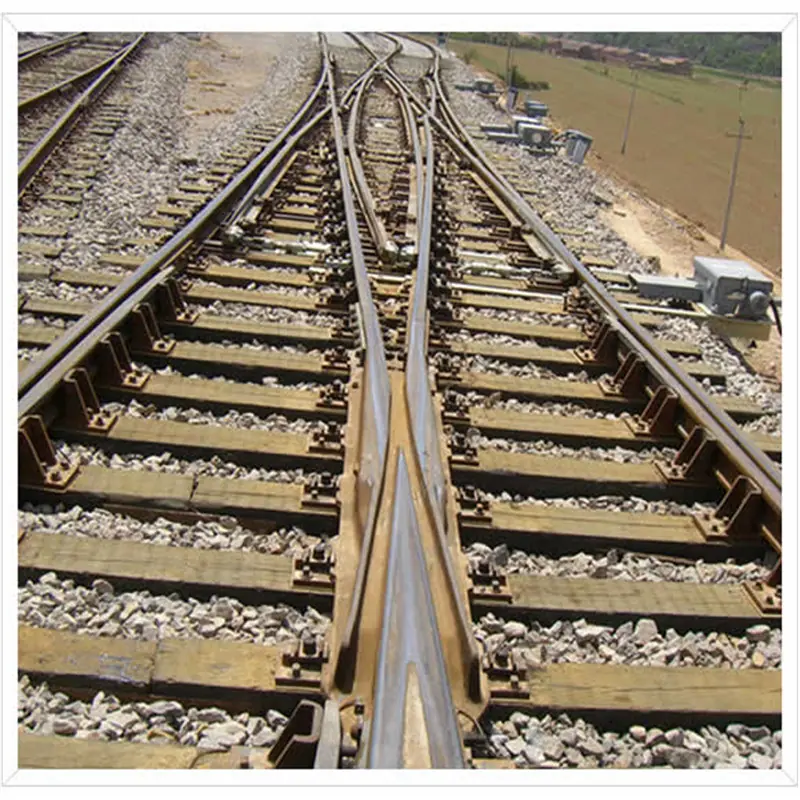

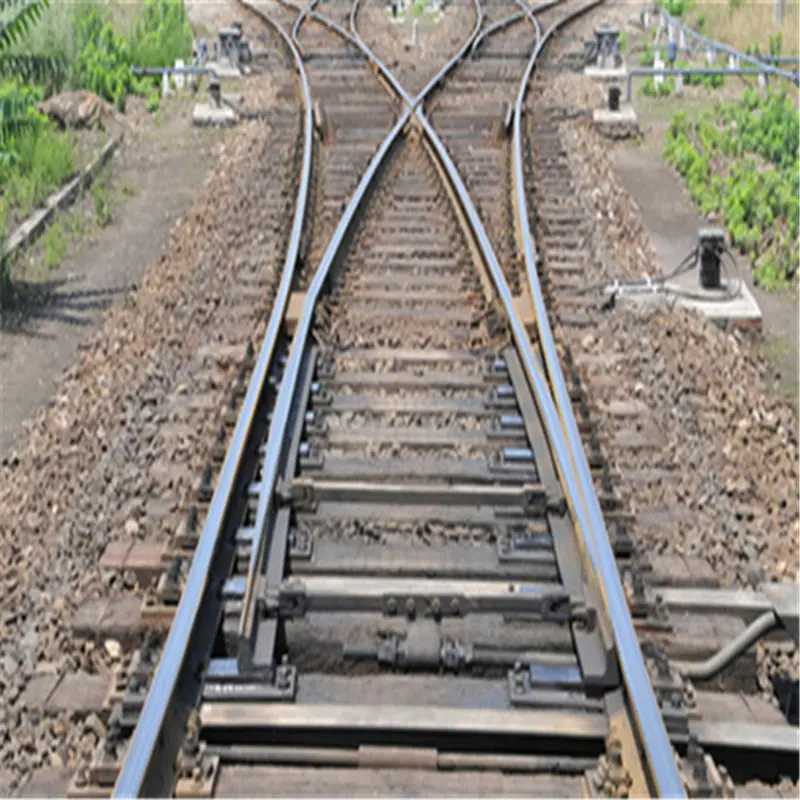

Fotos reales del producto
