Máquina de Muestreo Central de Banda Antiexplosiva, Muestreo Temporizado y Cuantitativo, Cabezal de Muestreo de Acero Inoxidable, Máquina de Muestreo Central de Banda Antiexplosiva

1. Principio de funcionamiento

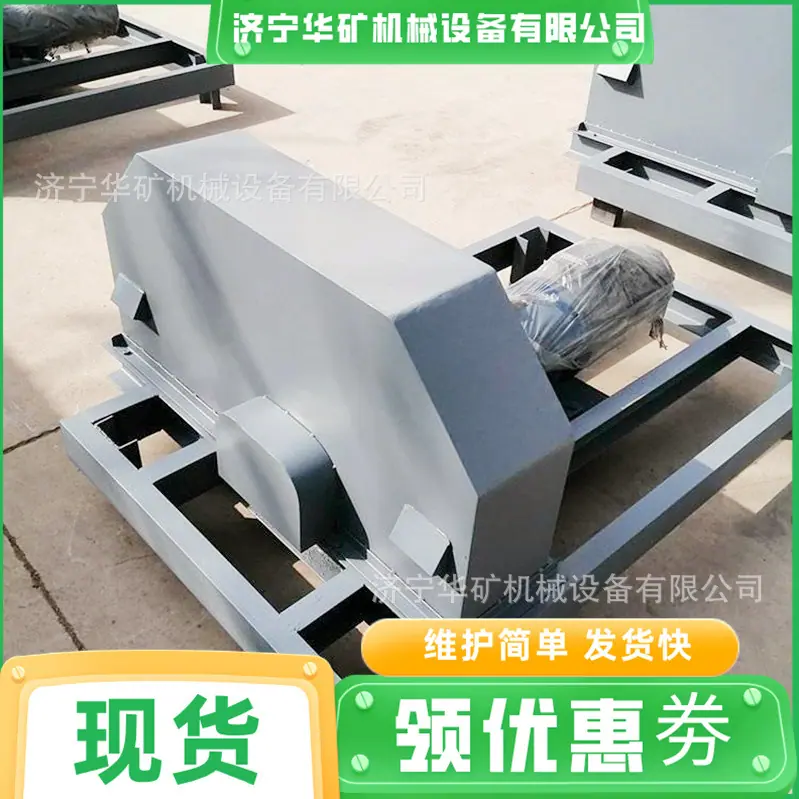

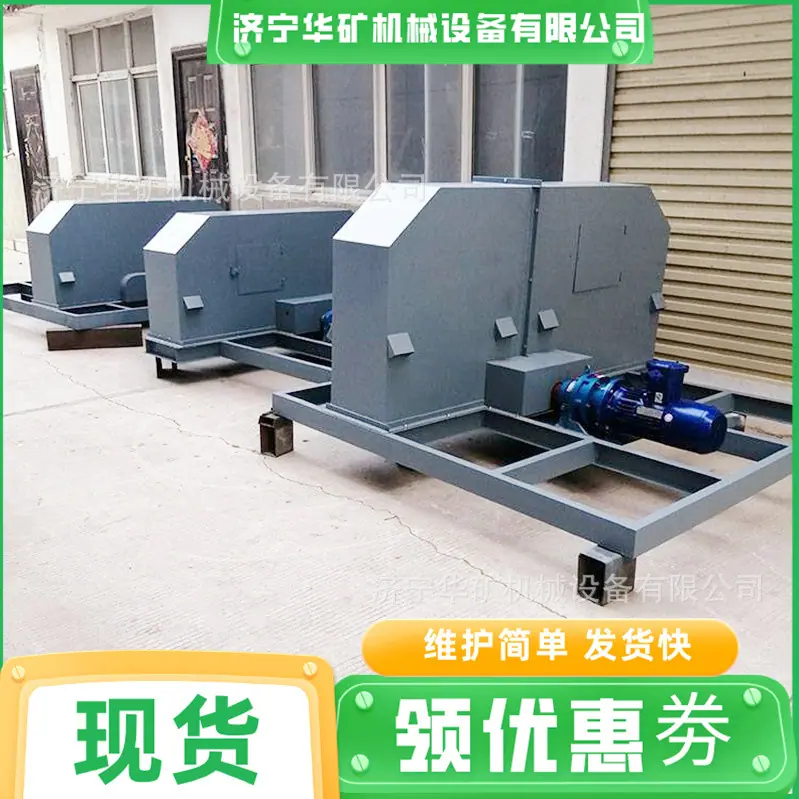

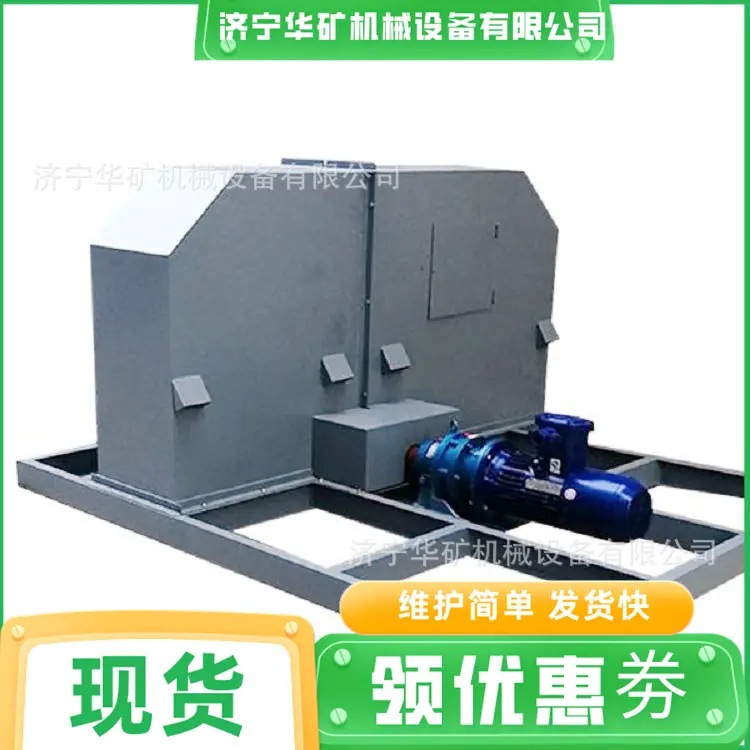

El muestreador de cabezal de banda es un dispositivo de muestreo rápido, sencillo, fiable y económico para la recolección de submuestras del flujo de material que cae del extremo de la cinta transportadora. El dispositivo consta de un motor de freno, un reductor, un acoplamiento, un rodamiento, un embudo de muestreo semicónico, un bastidor y componentes de control.
Proceso de funcionamiento del equipo de muestreo con cabezal de cinta: El tiempo de funcionamiento del muestreador de embudo giratorio se controla mediante un temporizador de intervalos. El motor con función de freno, instalado en el bastidor de soporte de acero, acciona y detiene el embudo de muestreo. El embudo de muestreo recoge una submuestra cada vez que gira una vuelta. La muestra se desliza hacia el equipo de nivel superior a través del tubo de descarga. El intervalo de muestreo se controla mediante un relé temporizador.

Características del muestreador de cabezal de cinta: el ancho de cinta aplicable puede alcanzar los 2200 mm, el sistema de muestreo estándar puede muestrear materiales con un tamaño de partícula de 150 mm, el sistema modificado tiene un tamaño máximo de partícula de muestreo de 400 mm, la cantidad mínima de piezas requeridas para la inspección diaria, el menor consumo de energía y la cantidad mínima de piezas móviles.

2. Sistemas de trabajo principales

1. Sistema de control de tiempo de muestreo: Además del circuito de control básico, está compuesto principalmente por relés de tiempo. Hay dos grupos de tiempo en el relé de tiempo, cada uno compuesto por dos dígitos y una unidad de tiempo. El rango de ajuste digital es de 0 a 999, y las unidades de tiempo son 0.1 segundos (0.1S), segundos (S), 0.1 minutos (0.1M), minutos (M), 0.1 horas (0.1H) y horas (H). El primer grupo es el tiempo de muestreo único, con un rango de ajuste de 0.1 segundos a 999 horas, que controla el tiempo de muestreo cada vez. El segundo grupo es el tiempo de arranque retardado y el tiempo entre dos muestreos, con un rango de ajuste de 0.1 segundos a 999 horas, que controla el tiempo de arranque retardado de la máquina después del encendido y el tiempo de intervalo entre dos muestreos. El tiempo para que el cabezal de muestreo gire un círculo es de aproximadamente 1.46 segundos. Además del sistema de posicionamiento, el primer círculo de rotación debe establecerse en 0.7 segundos, y cada círculo adicional debe aumentar en 1.46 segundos. El sistema de control de muestreo es controlado por el botón del panel y el enclavamiento de control central.

2. Sistema de posicionamiento: Dado que la cabeza de muestreo se mueve en movimiento circular, puede detenerse sobre la banda cuando se detiene, causando desgaste e incluso daños a la banda y a la cabeza de muestreo. El papel del sistema de posicionamiento es evitar que la cabeza de muestreo se detenga sobre la banda. El sistema se compone principalmente de un sensor instalado frente al reductor, una placa de inducción y un grupo de relés en la caja de control.

3. Sistema de enclavamiento de control central: Recibe principalmente las señales de arranque y parada de la sala de control central o del equipo principal, para que la máquina arranque y se detenga automáticamente.

4. Circuito básico del motor: consta de interruptor automático, contactor de CA, relé térmico, etc.
