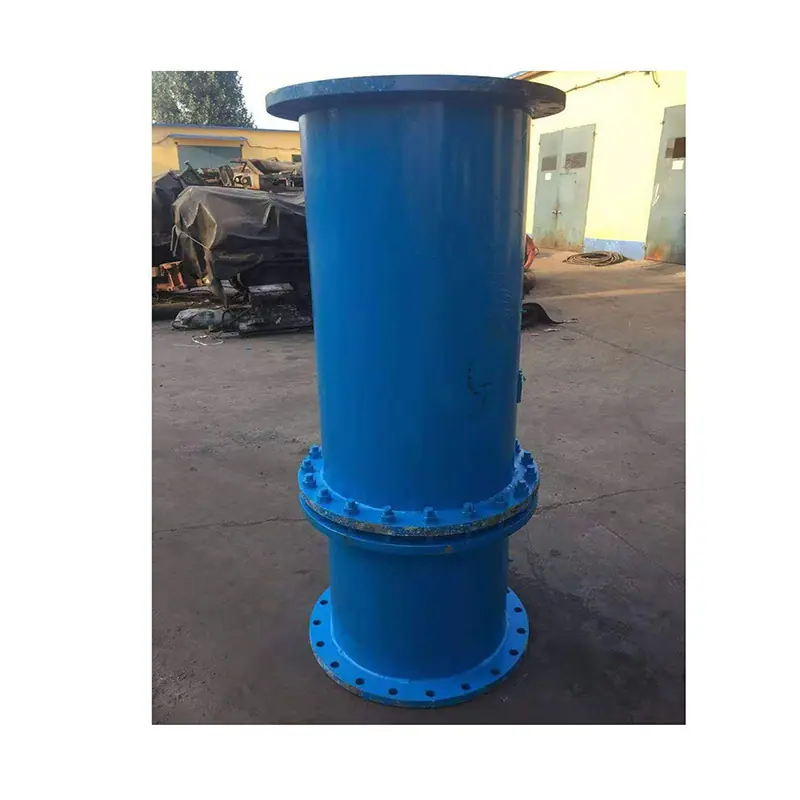

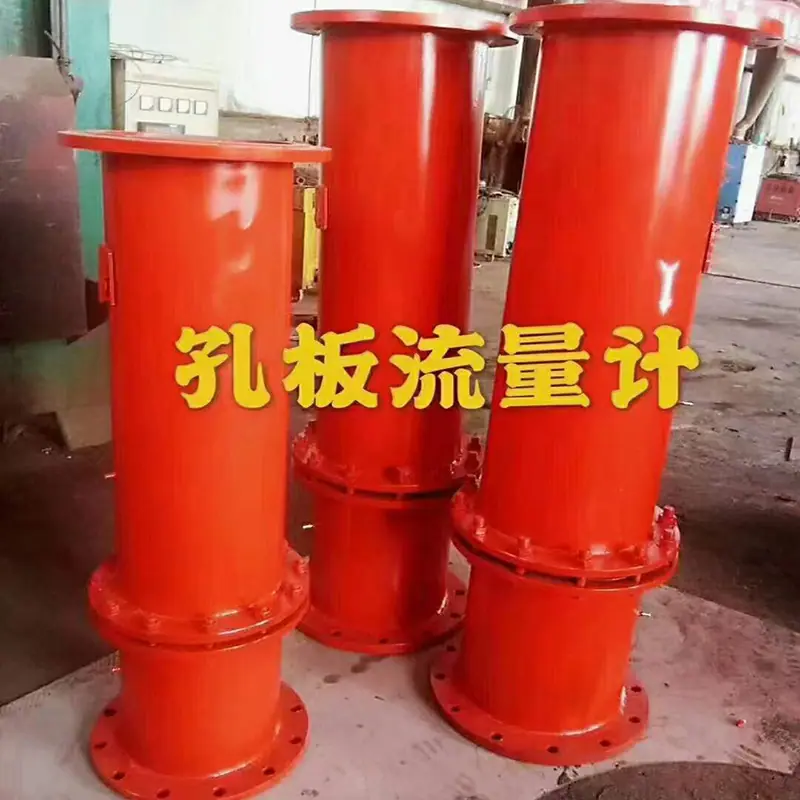

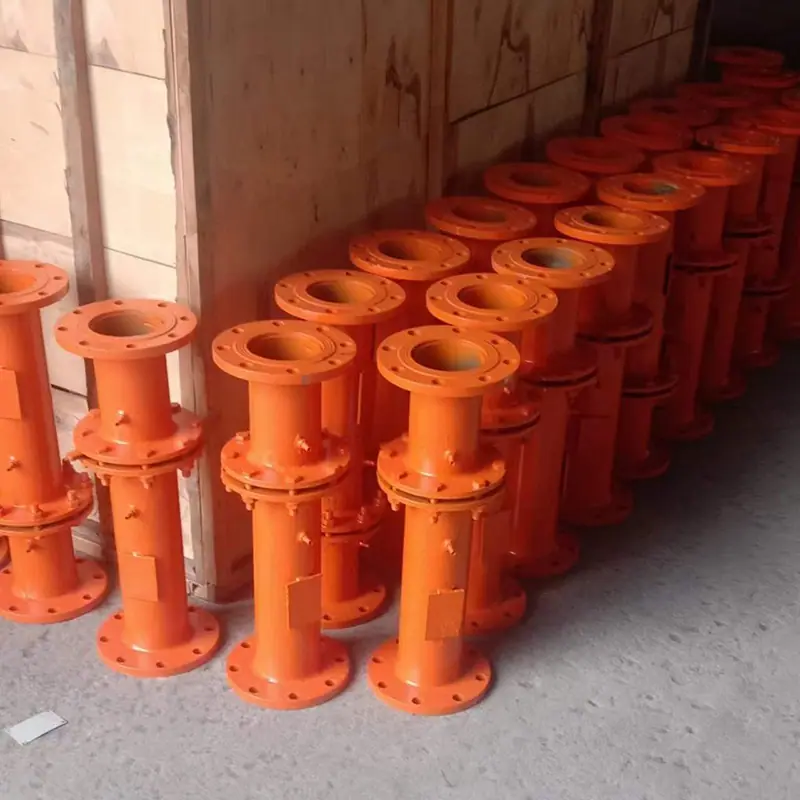

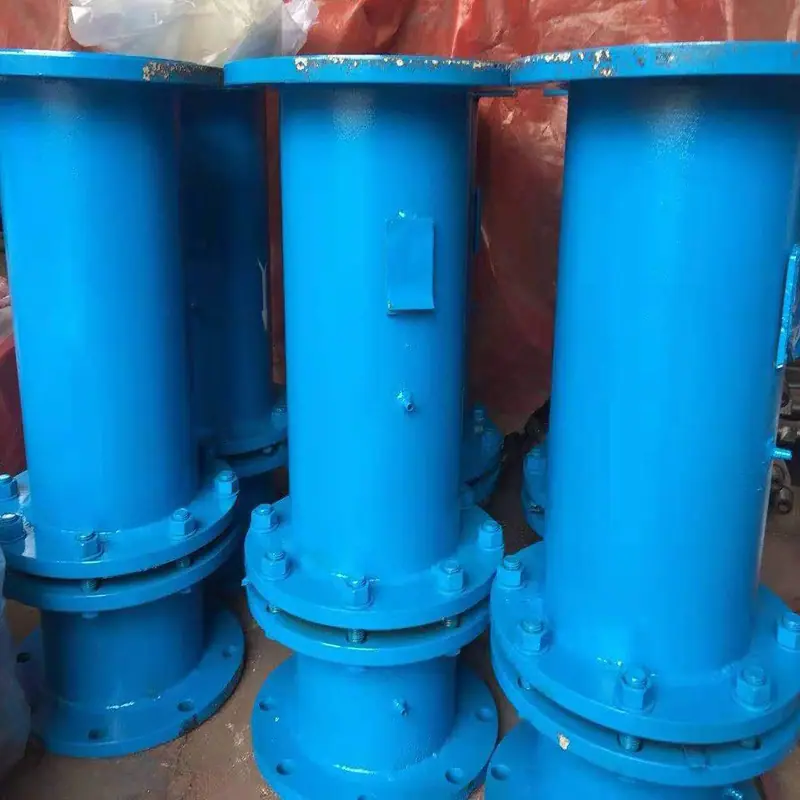

Amplia Gama de Aplicaciones, Medidor de Flujo con Placa de Orificio para Minería Resistente al Desgaste, Medidor de Flujo con Placa de Orificio para Minería Dn1000

Introducción del producto medidor de caudal de orificio:

Los caudalímetros de placa de orificio se utilizan para determinar el caudal de gas en las tuberías de drenaje de metano. Cuando el gas pasa a través de la placa de orificio en la tubería, la velocidad del flujo aumenta, creando una diferencia de presión a ambos lados de la placa de orificio. Existe una relación constante entre el caudal y la diferencia de presión, y el caudal de gas en la tubería se puede calcular a través de la diferencia de presión. Un caudalímetro de placa de orificio consta de una placa de estrangulamiento con una abertura central añadida a la tubería de drenaje de metano, secciones de tubería vertical a ambos lados de la placa de orificio y tubos de toma de presión, etc. Cuando el gas fluye a través de la placa de orificio en la tubería, la corriente de flujo formará una contracción local. Bajo la condición de presión total constante, la contracción aumenta la velocidad del flujo y disminuye la presión estática, lo que resulta en una diferencia de presión estática antes y después de la placa de estrangulamiento. Bajo las mismas condiciones de sección transversal de la tubería, cuanto mayor es el caudal de gas, mayor es la diferencia de presión generada, y por lo tanto el caudal de gas se puede determinar midiendo la diferencia de presión. Un caudalímetro de placa de orificio consta de una placa de orificio, tomas de presión y una tubería de acero. Estimando el rango del volumen de drenaje de metano y la diferencia de presión de la columna de agua Δh, se selecciona razonablemente el tamaño del diámetro de la placa de orificio. Generalmente, el rango de medición de la diferencia de presión de la placa de orificio Δh es 100~1000Pa.

Parámetros del producto del medidor de flujo de orificio:

Diámetro nominal: DN50-DN1000

Presión nominal: 0,25-20 MPa

Método de toma de presión: toma de presión de conexión en ángulo, toma de presión de brida, etc.

Material del orificio: 1Crl8Ni9Ti, etc.

Cámara de anillo, material de brida: acero al carbono o acero inoxidable, etc.
