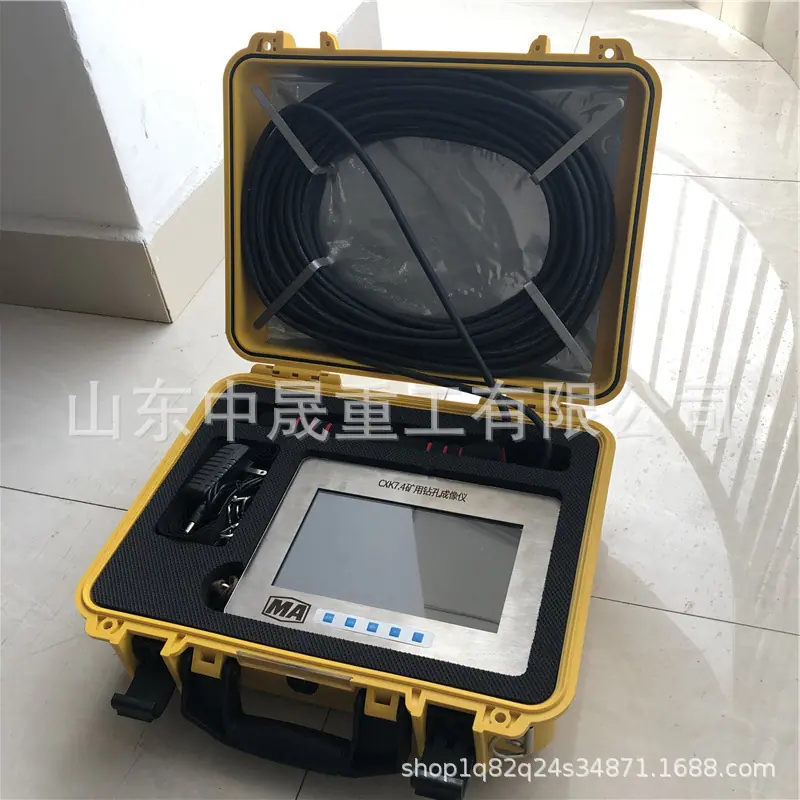

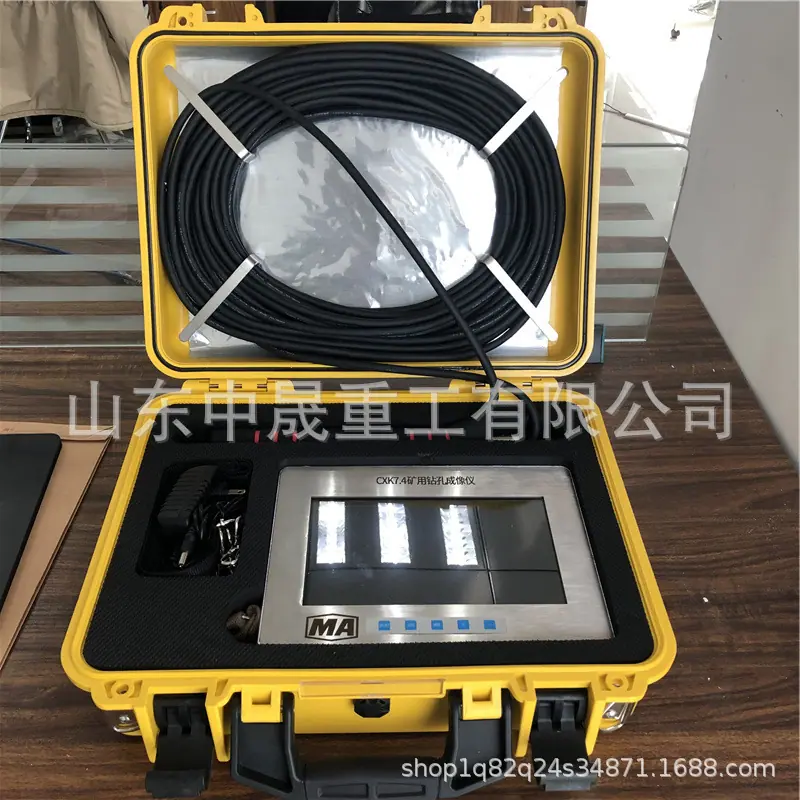

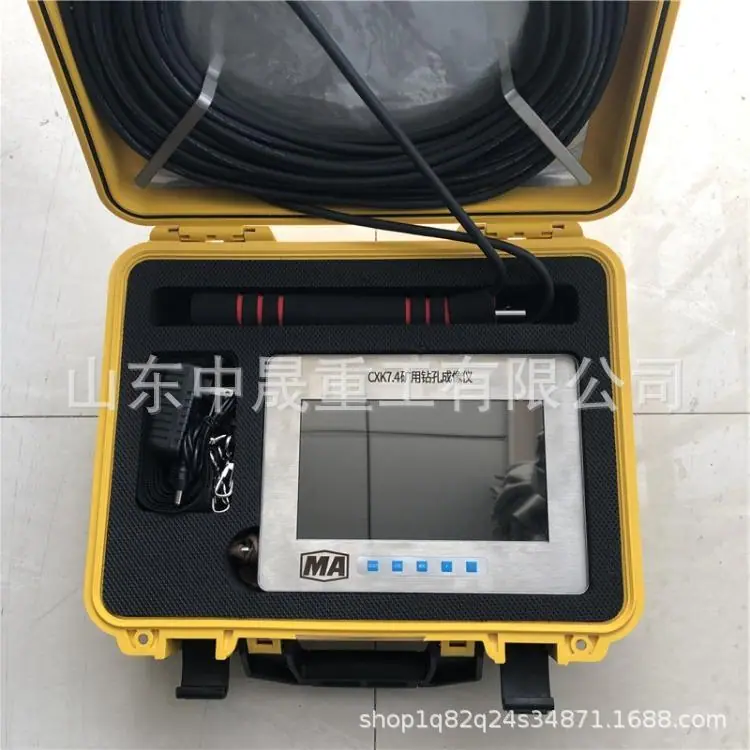

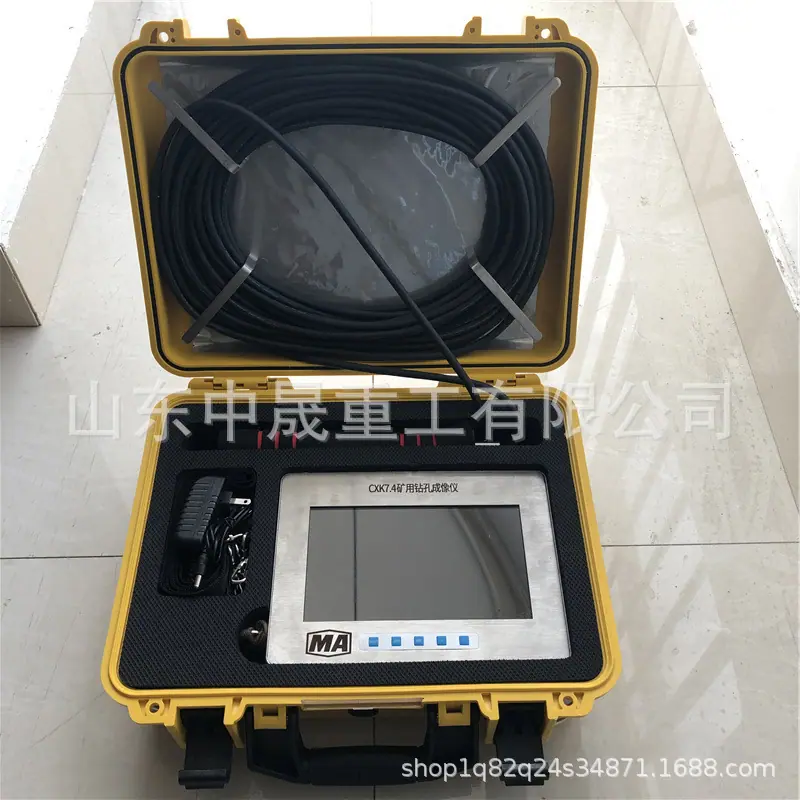

Rendimiento estable del generador de imágenes de pozos CXK3.7(do) imager de pozo para pozo de mina de carbón imager de pozo

La combinación modular multifuncional de imagen de perforación, medición de inclinación de perforación y trayectoria de perforación realiza un uso multipropósito de una sola máquina. Está diseñado con inteligencia y bajo consumo de energía, con alta precisión, operación simple y fácil de dominar.

Análisis y visualización de contenido del software: análisis, almacenamiento e impresión de videos peek de perforación, curvas de trayectoria de perforación y otros datos. También puede analizar, visualizar y guardar directamente datos subterráneos.

como muestra la imagen.

Ámbito de aplicación:

1. Puede lograr fotografía de pared dentro del agujero y grabación de video de proceso completo, capturando imágenes de partes clave, etc., utilizado para detectar la calidad y el efecto de formación del agujero de gas, prevención de explosiones de roca, pozos de exploración geológica y de agua.

2. Medir la trayectoria de la perforación en el espacio y la profundidad real de la perforación;

3. Observe el impacto y el desarrollo de las fisuras de falla;

4. Observe las ubicaciones de las fallas portadoras de agua, las fisuras de disolución y las cuevas, y los afloramientos del acuífero, etc.;

5. Observar y analizar cuantitativamente la dirección de buzamiento, ángulo de buzamiento, potencia, rumbo de las capas de carbón y otros cuerpos minerales, el grado de estéril y las fisuras de separación dentro de las capas y con las rocas del techo, etc.;

6. Mida el espesor, ancho, rumbo, buzamiento y ángulo de buzamiento de estratos o diversas estructuras a partir del mapa de perfil geológico;

7. Distinguir entre diversos cuerpos estructurales geológicos como yacimientos minerales, masas rocosas, capas de carbón, estériles y capas de suelo;

8. Especialmente adecuado para detectar estructuras geológicas del techo de la mina, la ocurrencia de vetas de carbón, estructuras de falla por delante del frente de trabajo y zonas de fractura conductoras de agua en los estratos superiores, etc.

Ventajas y características:

1. Ventajas de la configuración del hardware:

1. Núcleo DSP integrado, sistema autónomo, no requiere fuente de alimentación externa ni computadora, la imagen se guarda automáticamente

2. Integra algoritmos eficientes de procesamiento de imágenes, corrección de profundidad, imágenes de video panorámicas, imágenes claras y realistas, y tiene funciones completas de fotografía y grabación de video de todo el proceso;

3. El instrumento es ligero y compacto, a prueba de humedad y polvo, con la unidad principal pesando solo 2,6 kg, adecuado para observar pozos en diversas formaciones;

4. Batería incorporada de alta energía, puede funcionar continuamente durante 8 horas;

5. Alta precisión de observación, con una tasa de detección de grietas de hasta 1 mm;

6. Posicionamiento preciso, la precisión del codificador de profundidad es de 0.11 mm,

7. La sonda utiliza una carcasa de acero inoxidable, una cubierta de sonda de vidrio óptico templado y una fuente de luz LED blanca ultrabrillante;

3. Software propietario de gestión 3D, capaz de realizar funciones de gestión de trayectoria 3D multi-agujero.

Función del software

El software del sistema tiene la pantalla tridimensional líder a nivel nacional de múltiples trayectorias de perforación y funciones auxiliares de medición y diseño:

(1) Al hacer clic en cualquier punto de la trayectoria de perforación, se muestran la imagen de perforación y los parámetros de ese punto arbitrario;

(2) El software puede calcular la distancia entre dos puntos cualesquiera en las trayectorias de los barrenos adyacentes;

(3) Puede generar automáticamente la desviación entre la trayectoria de perforación real y la trayectoria de diseño original;

(4) Puede calcular y diseñar automáticamente los parámetros (azimut, longitud, ángulo de buzamiento) para los barrenos de re-perforación, y puede utilizarse para la medición y el diseño auxiliares de los barrenos de re-perforación en las zonas ciegas de drenaje de gas entre los barrenos de drenaje de gas o anti-salto súbito.

Parámetros técnicos:

1. Profundidad de sondeo aplicable: Puede probar profundidades de sondeo de 0 a 100 m, extensible a 300 m

2. Orificios aplicables: Diversos orificios verticales, horizontales, inclinados, hacia abajo y hacia arriba en agua limpia;

3. Diámetro exterior de la sonda: Φ22, Φ36, Φ50; Diámetro de orificio aplicable Φ28 y superior; Instrumento integrado para imagen de trayectoria;

4. Sonda de imagen: Aplicable a diámetros de perforación ≥ 28 mm, definición 700 líneas de TV, iluminación 0.01 lux;

5. Contador de Profundidad: Muestra automáticamente la profundidad de detección en tiempo real, con una precisión de 0.1 mm, y tiene una función de memoria al apagar;

6. Función de foto: Se pueden tomar fotos de alta definición en lugares especiales;

7. Rango de azimut: 0-360°, resolución ±0.1°;

8. Ángulo de inclinación: ±90° resolución 0.05°;

9. Ángulo de balanceo: ±45° resolución 0.05°;

10. Módulo de control: El DSP controla la adquisición, procesamiento, edición, visualización, almacenamiento y transmisión de imágenes;

11. Fuente de alimentación: CC 7,2 V;

12. Tiempo de inicio de calibración ≤ 5 min;

13. Pantalla IPS de 8.1 pulgadas "1280 x 800, brillo de 400 nits, visible a la luz del sol, semitransparente y semirreflectante 120 USD;

14. Sistema: compatible con la versión china de Windows 10 / sistema Android 5.1;

15. Conexión de red: WiFi de doble banda 2.4G+5.8G, Bluetooth BT 4.0, transmisión de red 4G;

16. Interfaz USB: Host USB (Windows) / OTG (Android), USB2.0;

17. Tiempo de observación: 8 horas Memoria: 64G, expandible con disco duro externo;

18. Utilizando tecnología avanzada, no se ve afectado por el entorno externo durante su uso: como interferencias magnéticas, vibraciones, impactos y otros factores;

19. Puede cargar datos de la computadora para análisis de software

El software analiza y muestra los siguientes contenidos: análisis, almacenamiento e impresión de datos de orientación de la apertura de perforación, video del pico de perforación, curva de trayectoria de perforación y otros datos. También puede analizar, mostrar y guardar directamente los datos subterráneos.
