Principio de Funcionamiento del Muestreador de Gas Rango de Uso del Muestreador de Gas Muestreador de Gas

El muestreador de gas tipo FW-2 es una herramienta especial utilizada para extraer gas del sistema de tuberías de drenaje de gas y recolectar muestras de gas en condiciones de presión negativa.

1. Antes de tomar muestras de gas, la interfaz de entrada de aire lateral del muestreador debe conectarse a la boquilla de medición en el extremo de entrada del medidor de flujo de orificio; la interfaz superior de salida de aire debe conectarse al probador de gas.

2. Al bombear gas, la válvula de tapón de goma en la junta de entrada de aire lateral se abre automáticamente, y gas a alta presión negativa fluye hacia el cilindro de aire.

3. Al inflar, el pistón debe empujarse rápidamente para hacer que la válvula de aguja en la conexión de salida de aire superior se abra y la válvula de tapón de goma en la conexión de entrada de aire lateral se cierre automáticamente. El gas fluye hacia el detector de gas de alta concentración.

1. Antes de usar, verifique si la válvula de tapón de goma está sellada. Si está dañada o tiene fugas, reemplácela a tiempo.

2. El látex dentro de la válvula central mide la concentración de metano. El tubo debe tener aproximadamente la misma longitud que el núcleo de cobre.

3. Aplique vaselina al pistón y al cilindro periódicamente para evitar la oxidación.

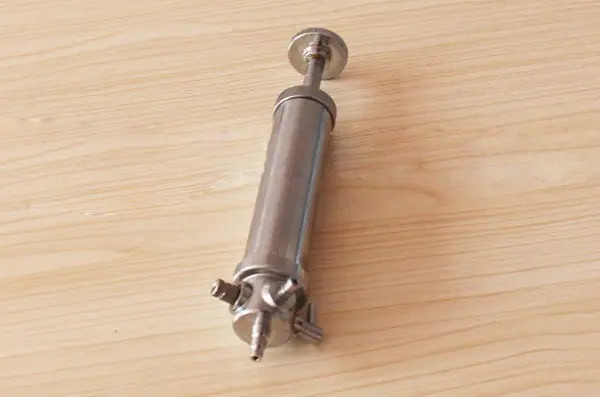

El muestreador de gas consta de componentes como un conector de entrada, un conector de salida, una válvula de tapón de goma, una varilla de extracción, un pistón, un cilindro de aire y anillos de sellado.
