Muestreador de Gas de Alta Presión Negativa Tipo Fw-2 Estilo/Tipo Muestreador de Gas de Alta Presión Negativa Tipo Fw-2

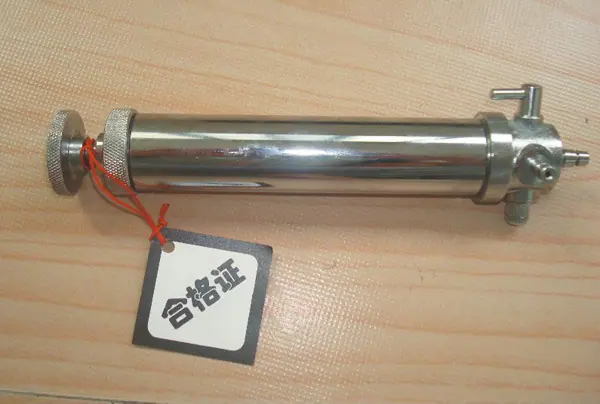

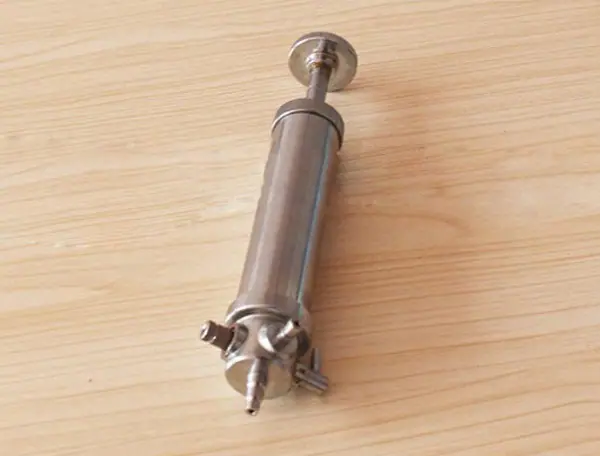

El colector de gas de alta presión negativa FW-2 es una herramienta especial para recolectar y drenar muestras de gas en gasoductos. Se utiliza para el muestreo de gas bajo presión negativa en el sistema de tuberías. Tiene una estructura simple, operación conveniente y amplio rango de uso. Este colector está compuesto por junta de entrada de aire, junta de salida de aire, válvula de tapón de goma, tirante, pistón, cilindro de aire y anillo de sellado.

1. Antes de tomar muestras de gas, la interfaz de entrada de aire lateral del muestreador debe conectarse a la boquilla de medición en el extremo de entrada del medidor de flujo de orificio; la interfaz superior de salida de aire debe conectarse al probador de gas.

2. Al bombear gas, la válvula de tapón de goma en la junta de entrada de aire lateral se abre automáticamente, y gas a alta presión negativa fluye hacia el cilindro de aire.

3. Al bombear gas, el pistón debe empujarse rápidamente para abrir la válvula del núcleo interno de la junta de salida superior, y la válvula de tapón de goma en la junta de entrada lateral se cerrará automáticamente, y el gas fluirá hacia el detector de gas de alta concentración, midiendo así la concentración de gas.

Precauciones para el uso del extractor de gas de alta presión negativa FW-2

1. Antes de usar, verifique si la válvula de tapón de goma está sellada. Si está dañada o tiene fugas, reemplácela a tiempo.

2. El tubo de látex en la válvula de núcleo debe ser aproximadamente igual en longitud al núcleo de cobre.

3. Aplique vaselina al pistón y al cilindro periódicamente para evitar la oxidación.
