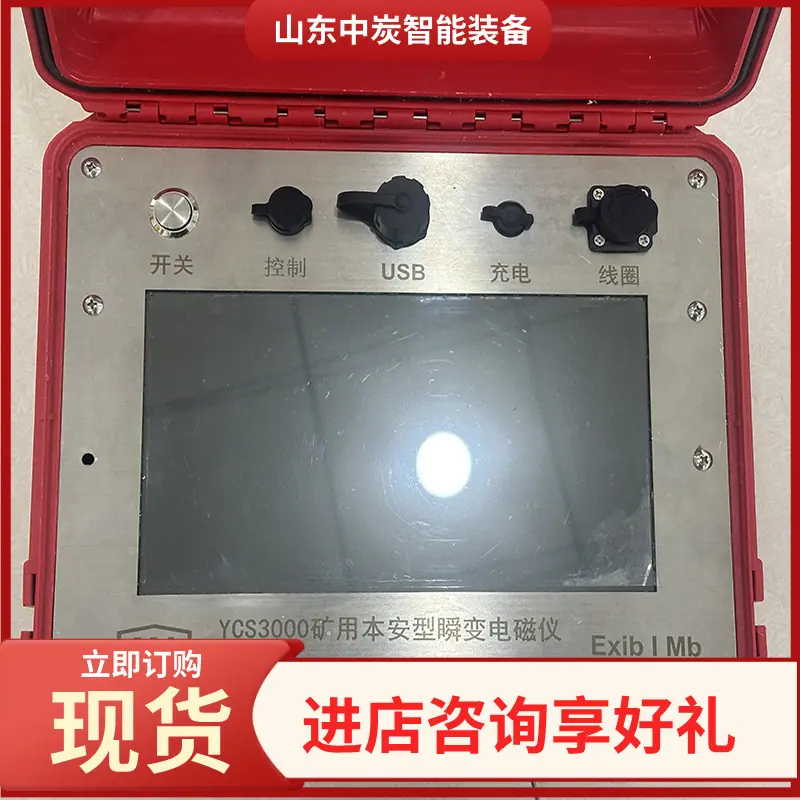

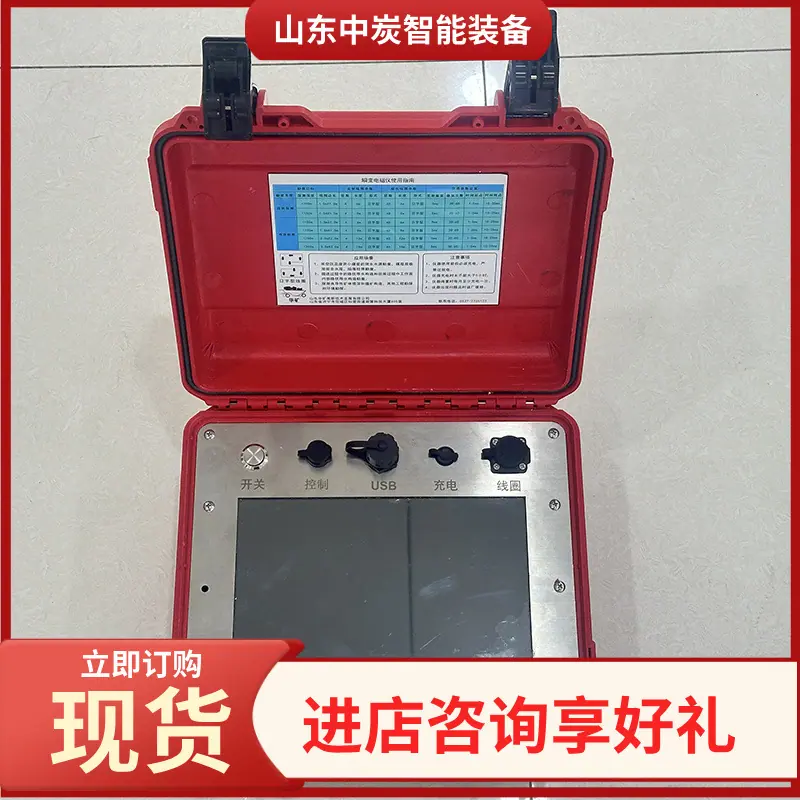

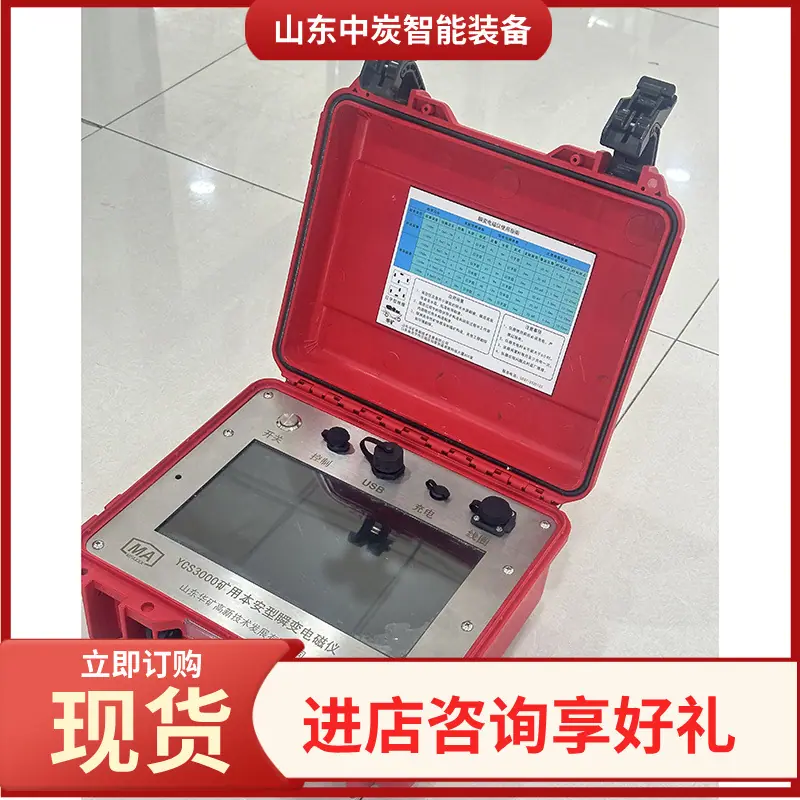

El Instrumento Electromagnético Transitorio Ycs3000 Aplica el Método Electromagnético en el Dominio del Tiempo al Instrumento de Exploración Geológica Electromagnético Transitorio





instrumento electromagnético transitorioCaracterísticas:



◆El transmisor, el receptor y la fuente de alimentación están integrados en uno;



◆Alta eficiencia de trabajo, se pueden completar más de 500 puntos de sondeo cada día;



◆La profundidad máxima de detección de la mina es mayor que unos 180 metros;



◆El tiempo de apagado corto reduce en gran medida el área ciega de medición;



◆Datos de medición de exportación USB



◆Alta relación señal-ruido;



◆Fuerte capacidad de penetración de baja resistencia;



◆Muestreo rápido con alta densidad, alta resolución y gran rango dinámico;



◆Indicaciones inteligentes, dibujo automático después de la medición;



instrumento electromagnético transitorioIndicadores técnicos



CPU: ARM CORTEX A9 de bajo consumo



Sistema operativo: WINCE6.0



Pantalla grande: pantalla LCD de 10,4 pulgadas, modo de visualización 1024*800, operación de pantalla táctil



Fuente de alimentación: 12 V



Exportación de datos: USB



Fuente de alimentación del instrumento: batería de níquel-hidruro metálico de alta energía incorporada, capacidad 12 V/9 AH



Adaptarse al entorno: a prueba de humedad, a prueba de polvo, a prueba de explosiones.



Temperatura de trabajo: -10～50℃



Especificaciones técnicas del receptor



Convertidor A/D de alta velocidad: resolución de 24 bits;



Rango dinámico: 180dB;



Resolución de señal: 24 bits



Frecuencia de muestreo: 1μs



Número de superposiciones: 1-40960 (seleccionadas por el usuario)



Resolución mínima: 5nV



Modo de sincronización: autosincronización



Temperatura de trabajo: -30℃～80℃



Especificaciones técnicas del transmisor



Tiempo de apagado: carga de resistencia pura de 0,1 μs, el valor real depende del tamaño de la bobina de transmisión, el número de vueltas y la corriente de transmisión;



Potencia de salida instantánea máxima (W): 36;



Voltaje de salida del transmisor: 12 V;



Tamaño de la bobina del transmisor: bobina de 2M × 2M (personalizable por el usuario);



Frecuencia de transmisión (Hz): 6,25, 12,5, 25, 62,5, 125, 250, 500;



Corriente de pulso de transmisión: 5,8 A;



Forma de onda: onda cuadrada bipolar con un ciclo de trabajo de 1:1.



instrumento electromagnético transitorioÁreas de aplicación



Detectar acuíferos, contenido de agua de fallas, estructuras estratigráficas y dolinas en el suelo;



Detección subterránea de propiedades y estructuras acuíferas dentro y fuera del área minera y frente a la cabecera del túnel;



Detectar la profundidad y ocurrencia de buenos cuerpos minerales conductores y las estructuras que contienen mineral;



Detectar hornos antiguos y su contenido de humedad;



Ingeniería y exploración ambiental.



Las características de este instrumento en comparación con instrumentos similares:



(1) La bobina de luz integra transmisor y receptor, pesando solo una cuarta parte de instrumentos similares;



(2) El instrumento pesa 2.5 kg, que es relativamente ligero entre instrumentos similares y es fácil de transportar y operar;



(3) El instrumento tiene una pantalla de 10 pulgadas y una resolución de 1024X800, lo que lo convierte en un instrumento de pantalla más grande y mayor resolución entre instrumentos similares.
