Equipo de Perforación Compacto Down-The-Hole, Equipo de Perforación Down-The-Hole Fácil de Operar, Equipo de Perforación Flexible y Móvil Down-The-Hole Kqj-90
110 días
$279.790 pedido mín (10 uds)
Proveedor 5.0
Cantidad

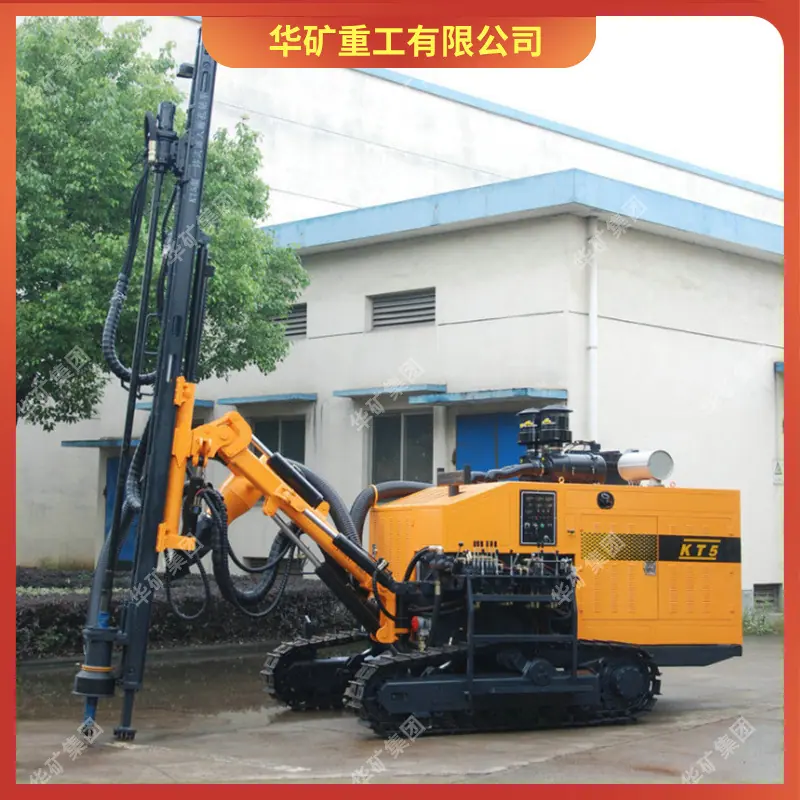

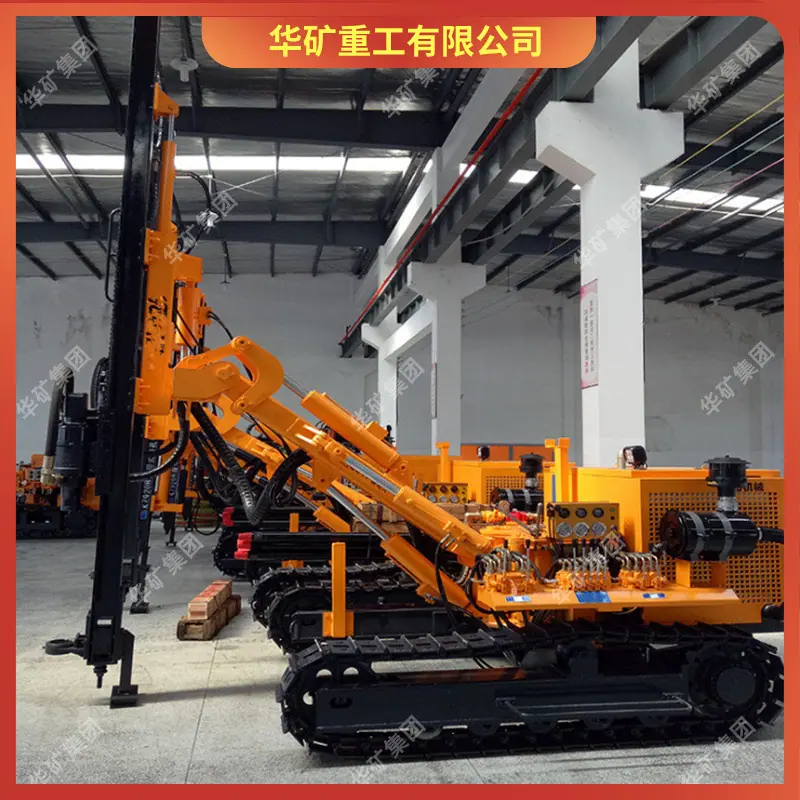

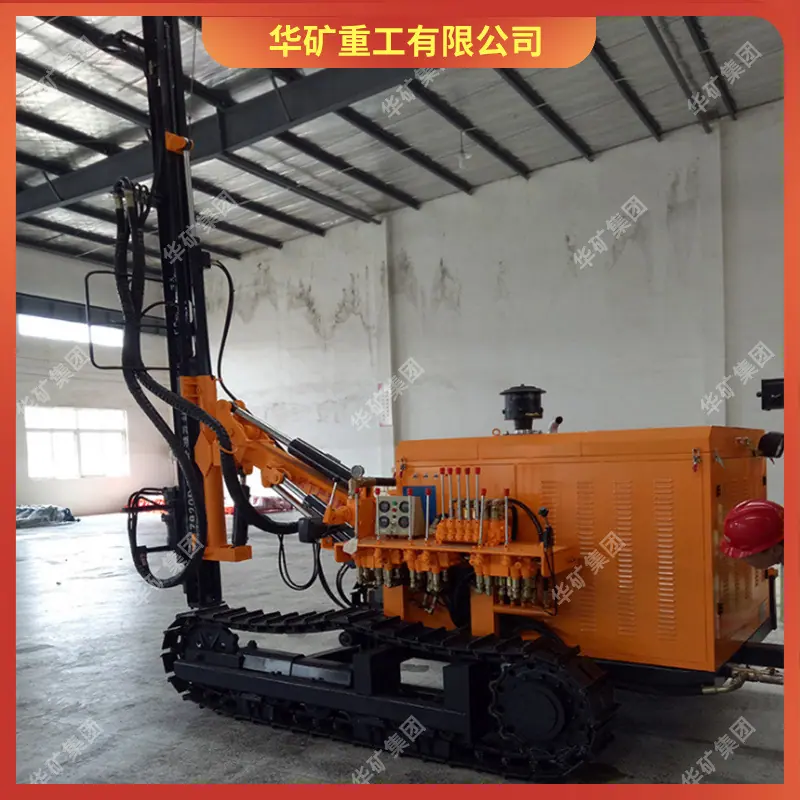

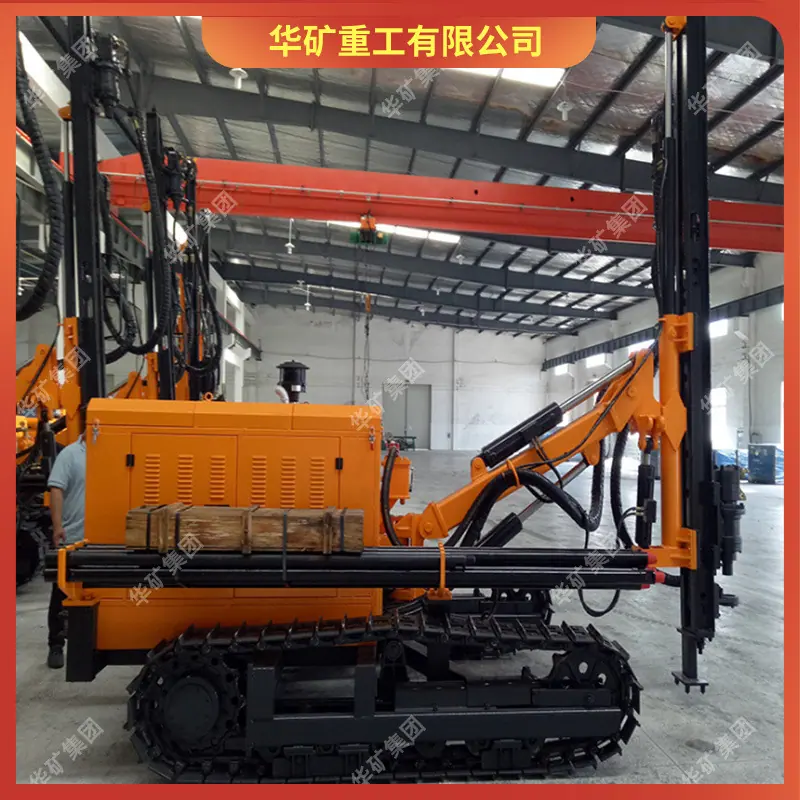

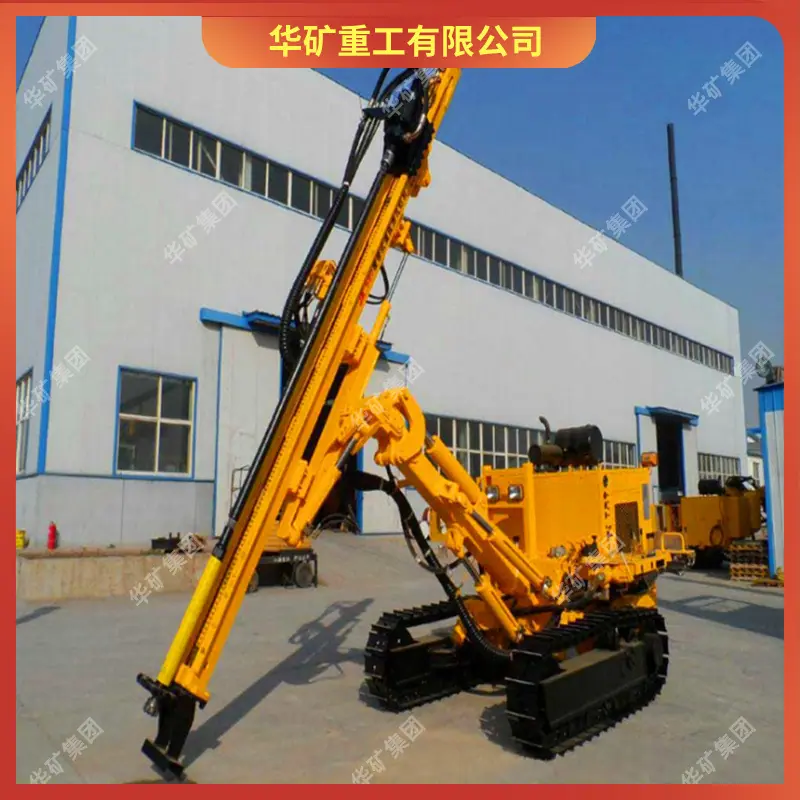

Kqj-90 down-the-hole (dth) drilling rig
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Especificaciones del producto
Tipos de maquinaria de pilotaje
Pile driver
Marca
Huakuan
Dimensión total
545 x 550 x 1250
Velocidad de swing
90
Ángulo de giro
90 °
Potencia del cabezal de potencia
20
Velocidad del cabezal de potencia
110
Peso del vehículo
6,000
Puede equiparse con tubería de perforación tipo
Down-the-hole (dth) drilling rig
Presupuesto
Kqj-90 down-the-hole (dth) drilling rig
Tipo de maquinaria de construcción
Piling machinery
Tipos de maquinaria de pilotaje
Pile driver
Marca
Huakuan
Dimensión total
545 x 550 x 1250
Velocidad de swing
90
Ángulo de giro
90 °
Potencia del cabezal de potencia
20
Velocidad del cabezal de potencia
110
Peso del vehículo
6,000
Puede equiparse con tubería de perforación tipo
Down-the-hole (dth) drilling rig
Presupuesto
Kqj-90 down-the-hole (dth) drilling rig
Tipo de maquinaria de construcción
Piling machinery
Tipos de maquinaria de pilotaje
Pile driver
Marca
Huakuan
Dimensión total
545 x 550 x 1250
Velocidad de swing
90
Ángulo de giro
90 °
Potencia del cabezal de potencia
20
Velocidad del cabezal de potencia
110
Peso del vehículo
6,000
Puede equiparse con tubería de perforación tipo
Down-the-hole (dth) drilling rig
Presupuesto
Kqj-90 down-the-hole (dth) drilling rig
Tipo de maquinaria de construcción
Piling machinery
Detalles del producto
El texto en las imágenes se puede traducir
I. Posicionamiento de la Función Principal
Un equipo de perforación DTH (Down-The-Hole) es un equipo de perforación de roca altamente eficiente, cuya función principal es la doble capacidad de "perforación de roca de agujero medio-profundo preciso + perforación de agujeros multiestrato". Confiando en el principio de funcionamiento sinérgico de un martillo DTH y una broca, puede completar eficientemente operaciones de perforación de agujeros medio-profundos (diámetro del agujero 80-200 mm, profundidad del agujero 1-30 m) en condiciones geológicas complejas como roca dura, roca meteorizada y formaciones rocosas fracturadas. Proporciona principalmente soporte de perforación preciso para escenarios como voladura de minas, refuerzo de cimientos y gestión de taludes. También presenta alta eficiencia de perforación, excelente calidad del agujero y fuerte estabilidad operativa, lo que lo convierte en un equipo de perforación de roca central indispensable en campos como la extracción minera, proyectos de infraestructura y operaciones de minería a cielo abierto.
II. Estructura Central y Diseño Técnico
2.1 Componentes principales
El diseño integrado modular comprende un sistema de potencia (motor diésel/motor eléctrico), martillo de fondo, barra de perforación, broca, mecanismo de rotación, mecanismo de avance, bastidor/chasis de orugas, sistema de control hidráulico y dispositivo de eliminación de polvo. El martillo y la broca están hechos de carburo cementado. El chasis está equipado con patas estabilizadoras y un mecanismo de desplazamiento. Todos los componentes se someten a tratamiento de resistencia al choque y al desgaste, lo que les permite soportar entornos operativos hostiles en múltiples escenarios, como operaciones a cielo abierto y subterráneas, garantizando un trabajo continuo de alta intensidad.
2.2 Ventajas de la Tecnología Central
Martilleo Down-the-hole para una Fragmentación Eficiente de la Roca: A diferencia de las perforadoras de roca tradicionales, el martillo se sumerge dentro del agujero de perforación durante la operación. Esto resulta en una pérdida mínima de energía de impacto y una alta eficiencia de transmisión. La frecuencia de impacto alcanza 1500-2500 veces/minuto, demostrando efectos significativos de fragmentación de roca en formaciones rocosas duras como rocas de grado de dureza f8-f16 y granito. La eficiencia de perforación se mejora en más del 50% en comparación con el equipo de perforación tradicional, acortando significativamente el ciclo de operación.
Posicionamiento Preciso y Fiabilidad Estable: Equipado con mecanismos de propulsión e inclinación hidráulicos, la fuerza de propulsión y la velocidad de inclinación son ajustables de forma continua, adaptándose a las necesidades de perforación de diferentes formaciones rocosas; algunos modelos están equipados con sistemas de posicionamiento inteligente (GPS/Beidou) y sensores de ángulo, con un error de precisión de verticalidad del agujero y posición del agujero de ≤±1%, asegurando la precisión de los agujeros de voladura y los agujeros de anclaje, y mejorando la efectividad de las operaciones posteriores.
Fuerte adaptabilidad a múltiples escenarios: Se puede dividir en tipo a cielo abierto y tipo subterráneo según el entorno de trabajo. El chasis se puede seleccionar como tipo oruga o tipo llanta. El chasis tipo oruga tiene baja presión sobre el suelo y un fuerte rendimiento todoterreno, lo que permite un movimiento flexible en terrenos montañosos, fangosos y accidentados. El diámetro del agujero y la profundidad del agujero se pueden personalizar según los requisitos, adaptándose a diversas necesidades operativas como agujeros de profundidad media para voladuras de minas, agujeros de anclaje para refuerzo de cimientos y agujeros de soporte para gestión de taludes. Compatible tanto con procesos de perforación en seco como en húmedo.
Ahorro de energía, reducción de consumo y fácil mantenimiento: El sistema de potencia adopta un diseño de ahorro de energía y respetuoso con el medio ambiente. Los modelos diésel tienen bajo consumo de combustible y alto torque; los modelos eléctricos tienen bajo ruido y cero emisiones. Se utiliza material de carburo cementado resistente al desgaste para las partes vulnerables, como el percutor y las brocas, asegurando una larga vida útil y un reemplazo conveniente. Equipado con un dispositivo de recolección de polvo incorporado (recolección de polvo en seco/pulverización de niebla húmeda), reduce eficazmente la contaminación por polvo durante la perforación, creando un entorno de trabajo más amigable. El mantenimiento diario solo requiere verificar el sistema hidráulico y limpiar la barra de perforación y las brocas, lo que resulta en bajos costos de mantenimiento.
III. Especificaciones Principales
1. Potencia y Rendimiento: Las opciones de potencia incluyen motor diésel (potencia 55-220kW) / motor eléctrico (potencia 37-160kW); frecuencia de impacto 1500-2500 veces/minuto, empuje 8-35kN, par de rotación 1.2-8kN·m;
2. Parámetros de perforación: Diámetro de agujero adecuado 80-200 mm, profundidad de perforación 1-30 m (personalizable para mayor profundidad), ángulo de perforación 0°-90° (ajustable vertical/horizontal/inclinado), diámetro de la barra de perforación 60-114 mm;
3. Condiciones de Trabajo Aplicables: Adecuado para formaciones rocosas con dureza f8-f16, altitud de operación ≤ 4500m, temperatura de trabajo de -20℃ a +50℃, nivel de resistencia al viento ≤ 8 (tipo a cielo abierto);
4. Parámetros Estructurales: Peso del equipo 8-80t (según modelo), longitud de contacto con el suelo del tren de rodaje de orugas 2.5-4.5m, velocidad de desplazamiento 0-3km/h, equipado con 4-6 estabilizadores.
IV. Escenarios aplicables
Ampliamente utilizado en operaciones de perforación en múltiples campos como la minería y la construcción de infraestructura, incluyendo: perforación de barrenos medianos y profundos para voladura en minas de carbón a cielo abierto, minas de metales y minas no metálicas; perforación de barrenos de anclaje para estabilización de taludes y refuerzo de cimentaciones de autopistas y ferrocarriles; perforación de barrenos de precimentación para proyectos hidráulicos e hidroeléctricos y excavación de túneles; perforación de barrenos de relleno y barrenos de exploración geológica en vacíos de mina, etc.; adaptable a diversos entornos operativos como cielo abierto, subterráneo y zonas montañosas, especialmente adecuado para escenarios de perforación de precisión de barrenos medianos y profundos en roca dura y estratos complejos, es el equipo central para mejorar la eficiencia de perforación y garantizar la calidad del proyecto.
