Detector Geológico de Minas de Alta Sensibilidad con Gran Capacidad de Recopilación de Datos Detector Geológico de Minas Dtc200

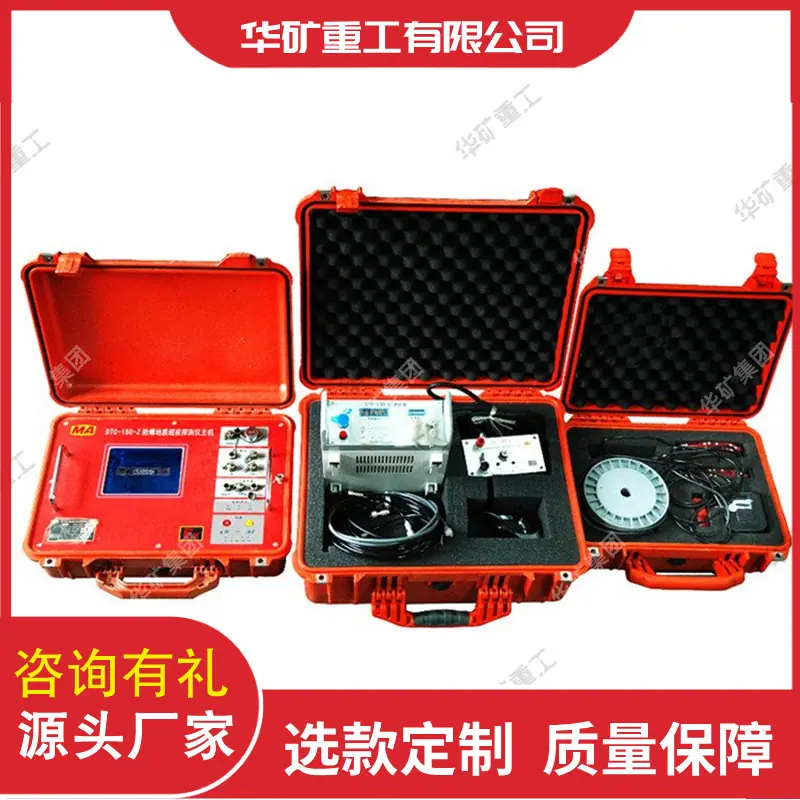

1. Composición del instrumento

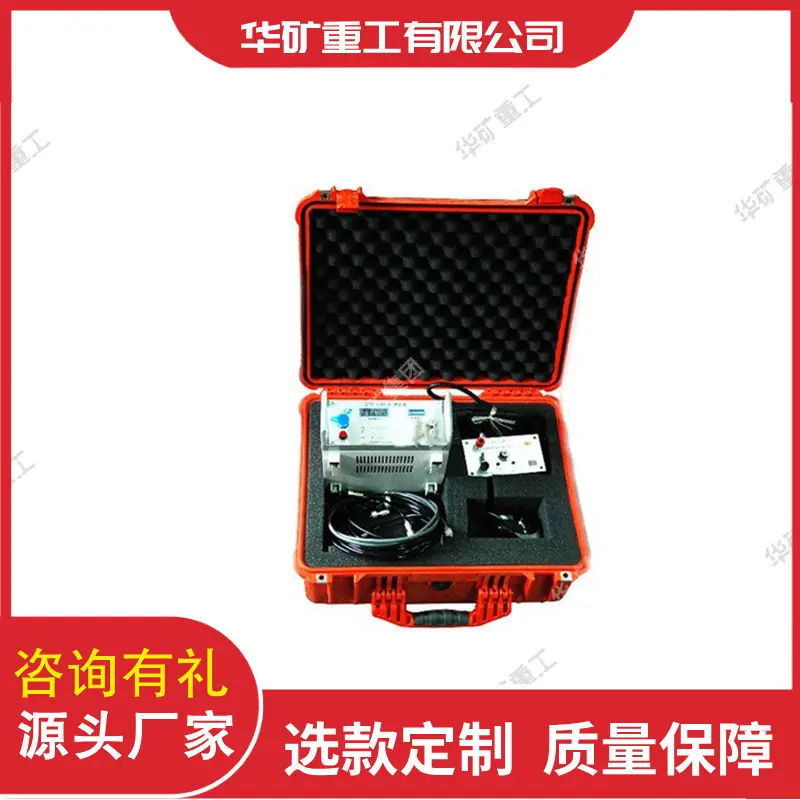

El detector de avance geológico a prueba de explosiones DTC-150 está compuesto por la máquina principal (rey) del detector de avance geológico a prueba de explosiones DTC-150-Z, la caja de señales del detector de avance geológico a prueba de explosiones DTC-150-X, sensores de alta precisión, cargador del detector de avance, catéter de sensor de alta precisión, distribuidor de señal de disparo, procesador de datos y otras partes.

2. Principio de funcionamiento

Utilizando el método sísmico de reflexión de tres componentes, las ondas sísmicas se propagan en el carbón y la roca en forma de ondas esféricas. Al encontrar una interfaz física de roca (es decir, una interfaz con diferencias de impedancia de onda, como fallas, zonas de fractura, columnas de colapso, capas blandas, etc.), parte de la señal sísmica se refleja hacia atrás y parte de la señal se refracta hacia el medio frontal. La señal sísmica reflejada será recibida por un detector sísmico de alta sensibilidad.

3. Características del instrumento

1) Equipo intrínsecamente seguro;

2) Al usar una pequeña cantidad de explosivos como fuente de excitación, no se ve interferido por cuerpos metálicos ni cables subterráneos;

3) La cantidad de datos recopilados es grande, los datos son fáciles de interpretar y la distancia de detección es grande;

4) Usando control táctil, la operación es extremadamente fácil;

4. Ámbito de aplicación

Detección de estructuras geológicas frente a la cara de excavación en minas subterráneas (fallas, zonas de fractura, columnas de colapso, capas blandas, vacíos, cuevas kársticas, zonas peligrosas saturadas y cambios litológicos, etc.);

Pronóstico geológico avanzado para túneles de carreteras y ferrocarriles;

Otros estudios geológicos avanzados de ingeniería geotécnica subterránea;

La distancia de detección avanzada puede alcanzar de 150 a 200 metros.
