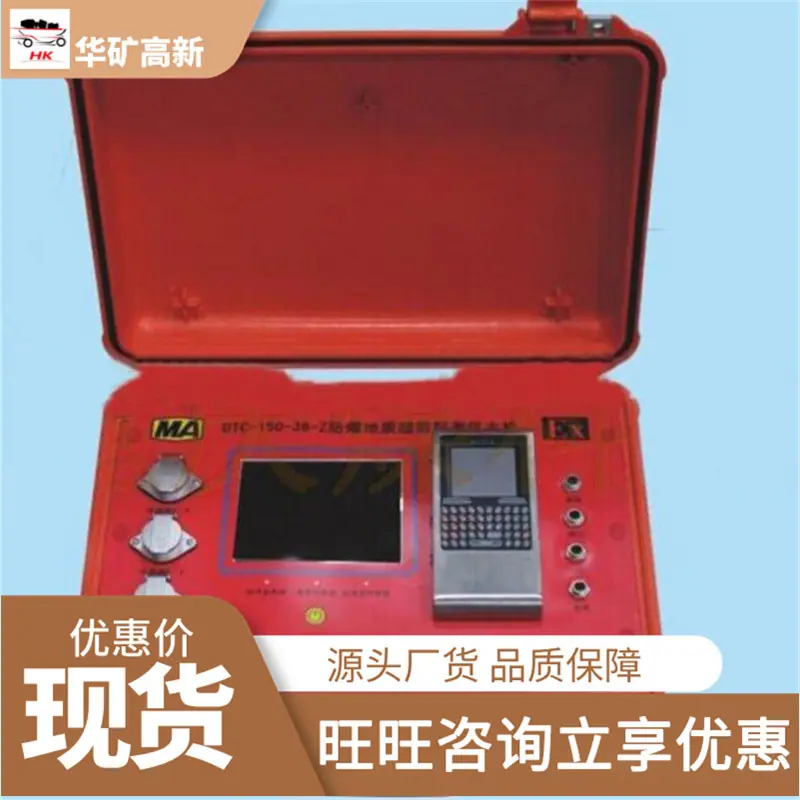

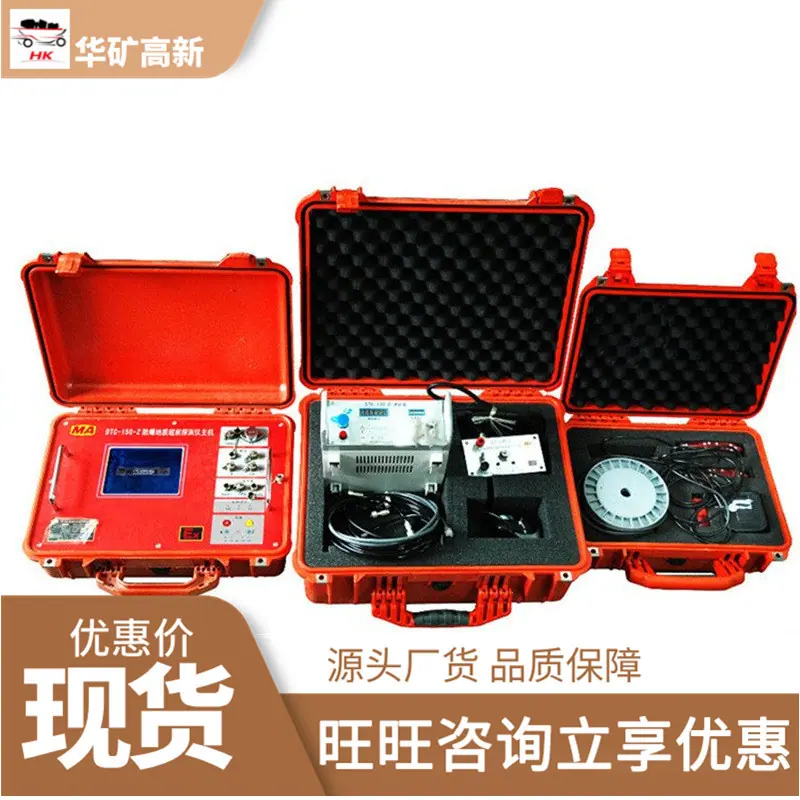

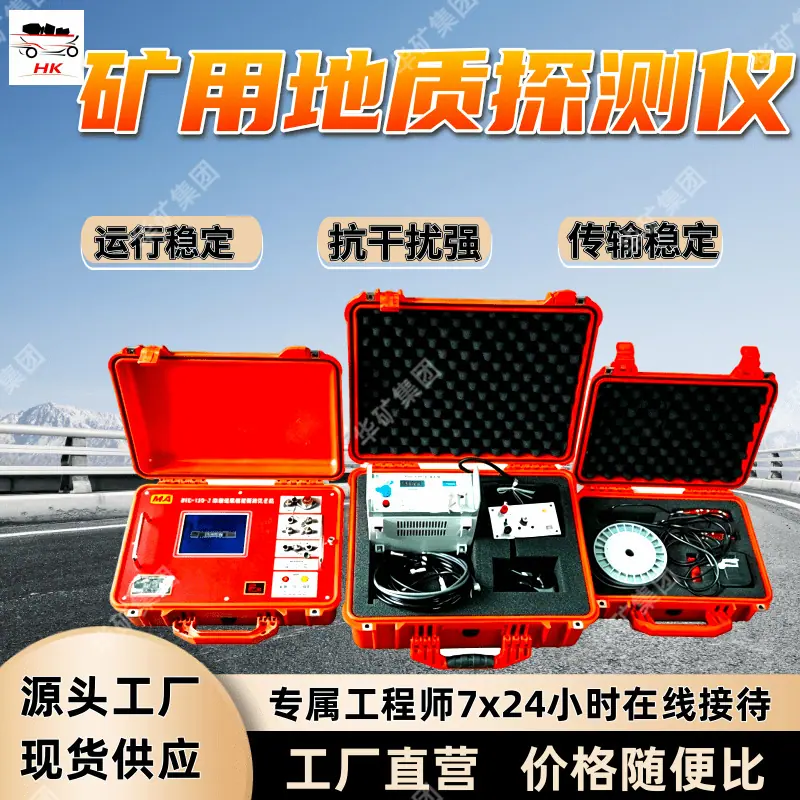

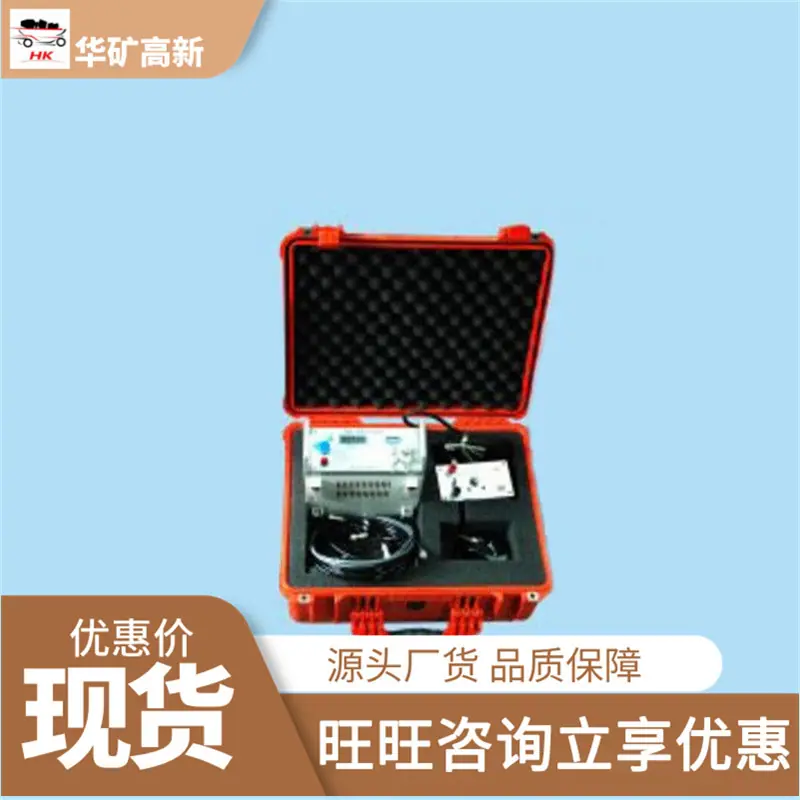

Instrumento de Detección Geológica Adelantada a Prueba de Explosiones Operación Estable Transmisión Estable Instrumento de Detección Geológica Adelantada a Prueba de Explosiones DTC-150

Los Instrumentos de Prospección Geológica Mineral son equipos profesionales diseñados específicamente para la exploración de minas, la seguridad minera y la prevención y control de desastres geológicos. Al medir cambios anormales en campos geofísicos (como campos eléctricos, campos electromagnéticos, campos magnéticos, ondas elásticas, etc.), logran la detección y análisis precisos de estructuras geológicas subterráneas, la distribución de cuerpos de mineral, las condiciones hidrológicas y los cuerpos de desastre ocultos. Este tipo de equipo se utiliza ampliamente en el reconocimiento general y la investigación detallada de minas metálicas y no metálicas, la predicción geológica antes de las galerías de minas de carbón, la exploración de aguas subterráneas y la investigación de peligros ocultos como huecos de mina, fallas y sumideros, proporcionando datos de soporte clave para la producción minera segura y el desarrollo eficiente de recursos.

1. Detectores ElectromagnéticosUtilizando campos electromagnéticos naturales o artificiales como fuente del campo de trabajo, las anomalías geológicas se analizan midiendo las diferencias de resistividad y conductividad de los cuerpos geológicos subterráneos. Por ejemplo, un instrumento de prospección electromagnética MT de canal único utiliza el campo electromagnético natural de la Tierra y, basándose en las diferencias de profundidad de penetración de las ondas electromagnéticas a diferentes frecuencias, invierte la estructura eléctrica de los cuerpos geológicos subterráneos a diferentes profundidades. Es adecuado para la exploración de recursos minerales profundos y el estudio de estructuras geológicas regionales. Adicionalmente, algunos detectores electromagnéticos pueden usarse para la delimitación rápida de huecos y fallas enterradas en minas de carbón.

2. Detectores de Método MagnéticoLa detección se logra utilizando las diferencias magnéticas de los recursos minerales o las estructuras geológicas. Un ejemplo típico es el magnetómetro de protones de banda ancha y bajo ruido tipo ACZ-8. Al medir sutiles variaciones en el campo magnético de la Tierra, busca directa o indirectamente cuerpos de mineral magnético. También puede ayudar a delinear los límites de la distribución de rocas ígneas y detectar estructuras magnéticas subterráneas, y se utiliza ampliamente en la exploración de mineral de hierro y el mapeo geológico de minas.

3. Detector de Tipo de Onda SísmicaSe emiten ondas elásticas al suelo y se construye una imagen tridimensional de la estructura subterránea recibiendo el tiempo, la intensidad, la forma de onda y otras características de los ecos de retorno. Por ejemplo, el instrumento de detección geológica minera a distancia DTC12.8 utiliza la vibración de la masa rocosa cortada por la rozadora como fuente sísmica. Combinado con el efecto electrosísmico, logra la detección en tiempo real de estructuras geológicas y anomalías portadoras de agua delante y en las paredes laterales durante la excavación de la galería. Otro ejemplo es el detector geológico minero que utiliza la tecnología MTRT, el cual aprovecha las características de reflexión de las ondas sísmicas para detectar con precisión anomalías geológicas como zonas débiles y zonas fracturadas delante de la galería.

4. Detector tipo radarUtilizando ondas electromagnéticas de alta frecuencia como portadoras de detección, como el Radar de Penetración Terrestre (GPR), se transmiten pulsos de ondas electromagnéticas bajo tierra mediante una antena transmisora. Una antena receptora capta las ondas reflejadas de las interfaces de diferentes medios, y se calculan la profundidad, la forma y otros parámetros del objeto objetivo. El radar de penetración terrestre canadiense SSI está equipado con antenas de diferentes frecuencias. Las antenas de 250 MHz y 500 MHz se pueden utilizar para localizar pozos de sondeo de cubierta, inspeccionar la calidad de los revestimientos de túneles, etc., mientras que las antenas de 50 MHz y 100 MHz son adecuadas para la exploración geológica profunda, como el karst y las superficies de roca madre.

5. Detector EspectroscópicoPertenece a equipos de detección rápida in situ, como espectrómetros portátiles, que determinan rápidamente la composición elemental y el grado del mineral analizando sus características espectrales. El espectrómetro portátil de la serie Niton XL3t de Thermo Fisher Scientific, que utiliza tecnología avanzada de tubo de rayos X y detector de deriva de silicio, puede completar el análisis cualitativo y cuantitativo del mineral en segundos, adecuado para escenarios como la detección de vetas en sitios mineros y el monitoreo de impurezas durante el proceso de producción.

1. Categoría de Exploración de RecursosComo el instrumento inteligente de prospección de tipo profundo EPX880000 estadounidense, y el instrumento de prospección Sirius Discoverer XF-20 griego, diseñados con optimización para diferentes terrenos y formas del relieve, pueden detectar con precisión la ubicación, la profundidad y la dirección de buzamiento de los yacimientos minerales, ayudar en el reconocimiento general y la exploración detallada de los recursos minerales, y reducir los costos de exploración.

2. Categoría de Alerta Súper Temprana de CallejónRepresentado por el instrumento de detección geológica anticipada para rozadoras de minería DTC12.8, resuelve el problema de la "incongruencia entre exploración y excavación" en la detección tradicional, logra la excavación y detección sincrónicas, proporciona alerta temprana en tiempo real de estructuras geológicas, anomalías ricas en agua y otros peligros ocultos delante de la galería, garantizando la seguridad de la excavación.

3. Identificación de PeligrosIncluyendo detectores electromagnéticos para huecos de mina de carbón y detección de fallas, así como una combinación de detectores de metales + radar de penetración terrestre para localizar perforaciones de cubierta, como el detector de metales EPX10000 y el radar de penetración terrestre SSI canadiense utilizado por la Compañía Geología del Carbón de Shaanxi No. 185 en la Mina de Carbón Baijiahaizi, que puede localizar rápidamente la ubicación de peligros ocultos y proporcionar una base para la gestión de desastres mineros.

Muchos detectores geológicos minerales poseen capacidades de escaneo rápido y procesamiento de datos. Por ejemplo, los detectores electromagnéticos pueden completar aproximadamente 4.000 metros de medición de perfil por día; los espectrómetros de mano pueden arrojar resultados de análisis de mineral en cuestión de segundos. En comparación con el análisis de laboratorio tradicional, esto acorta significativamente el ciclo de detección, ayudando a las minas a acelerar su ritmo de exploración y producción. Algunos equipos de detección de excavación acompañantes pueden lograr excavación y detección simultáneas, eliminando la necesidad de tiempo operativo adicional y mejorando eficazmente la eficiencia de la excavación de galerías.

Utilizando tecnologías avanzadas de sensores y procesamiento de datos, la precisión de detección es relativamente alta. Por ejemplo, la resolución de la señal magnética de los instrumentos de detección magnética puede alcanzar los 0.1 nT, y la precisión del análisis de elementos traza para minerales en los instrumentos de detección espectral puede alcanzar ±0.02%; Los instrumentos de detección de ondas sísmicas y radar pueden construir imágenes tridimensionales de estructuras subterráneas, presentando claramente la ubicación y morfología de las anomalías geológicas, proporcionando datos precisos para el desarrollo de recursos mineros, el diseño de túneles y la prevención de desastres, reduciendo así los riesgos de toma de decisiones.

Diseñado para entornos operativos complejos como exteriores de minas y subterráneos, el equipo posee un excelente rendimiento protector. Por ejemplo, el espectrómetro de mano cumple con el estándar IP65 de resistencia al agua y al polvo, permitiendo una operación estable en entornos hostiles como desiertos y zonas lluviosas; el detector de co-minería minera adopta un diseño intrínsecamente seguro para aplicaciones mineras, adaptándose al entorno especial inflamable y explosivo subterráneo; algunos equipos son ligeros, con un peso que no supera los 5 kilogramos, facilitando la portabilidad y la operación en terrenos complejos como montañas y bosques.

Muchos dispositivos están equipados con una interfaz de diálogo hombre-máquina y se controlan de forma totalmente automática mediante un microcomputador, lo que simplifica el procedimiento de operación. Parte del trabajo de detección puede ser completado por trabajadores en el sitio después de una capacitación simple, eliminando la necesidad de la presencia a largo plazo de técnicos profesionales. Al mismo tiempo, el equipo admite el procesamiento de datos en tiempo real y el análisis de imágenes, permitiendo la salida directa de resultados de detección intuitivos, reduciendo así los recursos humanos necesarios para la interpretación posterior de los datos.

Los diferentes tipos de detectores están optimizados para escenarios específicos. Por ejemplo, los instrumentos de prospección para desiertos áridos y formaciones kársticas pueden adaptarse a las necesidades de detección de terrenos complejos; el equipo de detección "antes de la excavación" está diseñado específicamente para escenarios de excavación de túneles en minas de carbón, resolviendo el punto crítico de la industria de "desajuste entre exploración y excavación"; los espectrómetros portátiles cubren toda la cadena, desde el análisis de minerales, la adaptación ambiental, hasta el servicio postventa, satisfaciendo las diversas necesidades del personal de exploración geológica y los departamentos técnicos de las empresas mineras.

Algunos equipos de alta gama integran múltiples tecnologías de detección. Por ejemplo, el instrumento de detección geológica prospectiva lateral de perforadora minera DTC12.8 combina la detección de ondas sísmicas con el efecto electroseismic, permitiendo la detección simultánea de estructuras geológicas y anomalías portadoras de agua. La combinación de detección de metales subterráneos y tecnología de radar de penetración terrestre logra una 衔接 (xiānjiē - conexión/enlace) eficiente desde el posicionamiento aproximado de área amplia hasta el posicionamiento preciso, mejorando la tasa de éxito de detección en entornos complejos.

Con el desarrollo inteligente de las minas, algunos equipos de detección están equipados con funciones como control de red, transmisión de datos en la nube y análisis automático. Por ejemplo, algunos detectores pueden lograr operación remota y compartir datos, y las plataformas terrestres pueden realizar análisis detallados y modelado dinámico de los datos de detección, proporcionando soporte de datos en tiempo real para el sistema de aseguramiento geológico de las minas inteligentes y promoviendo el desarrollo de la producción minera hacia direcciones no tripuladas e inteligentes.

Al detectar proactivamente riesgos ocultos de desastres geológicos, como fallas, huecos y zonas ricas en agua, por delante de la galería, proporciona alertas tempranas para una producción minera segura, reduciendo eficazmente los riesgos de accidentes como derrumbes y entradas de agua. Al mismo tiempo, la tecnología de pruebas no destructivas evita daños al cuerpo geológico, reduce los peligros de seguridad durante la construcción y garantiza la seguridad del personal y la propiedad de la mina.
