Detector de Imagen de Sondeo Minero Exploración Geológica Minera Ingeniería Topográfica Detector de Imagen de Sondeo Minero

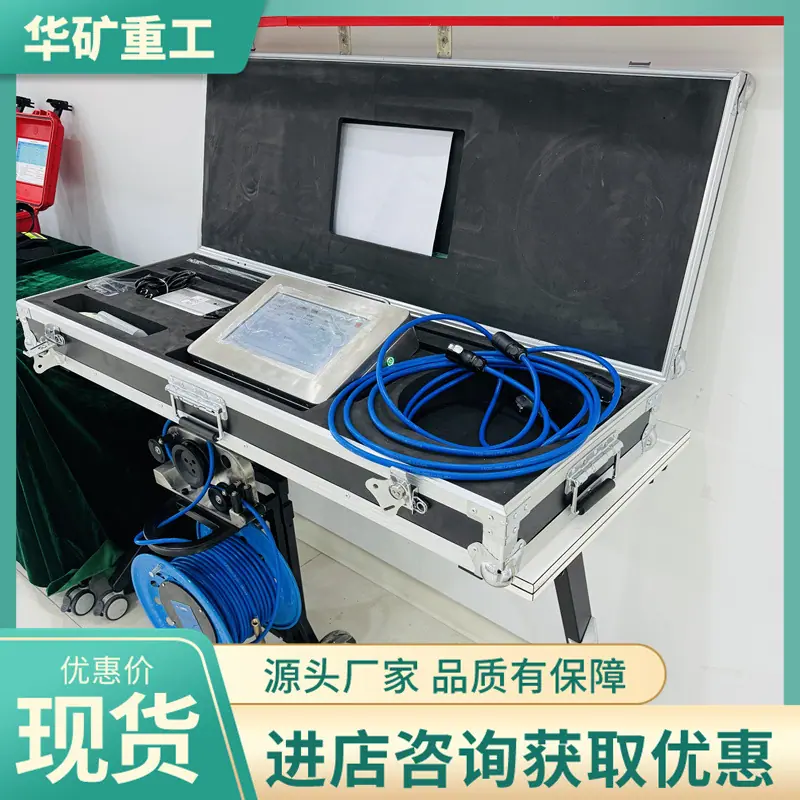

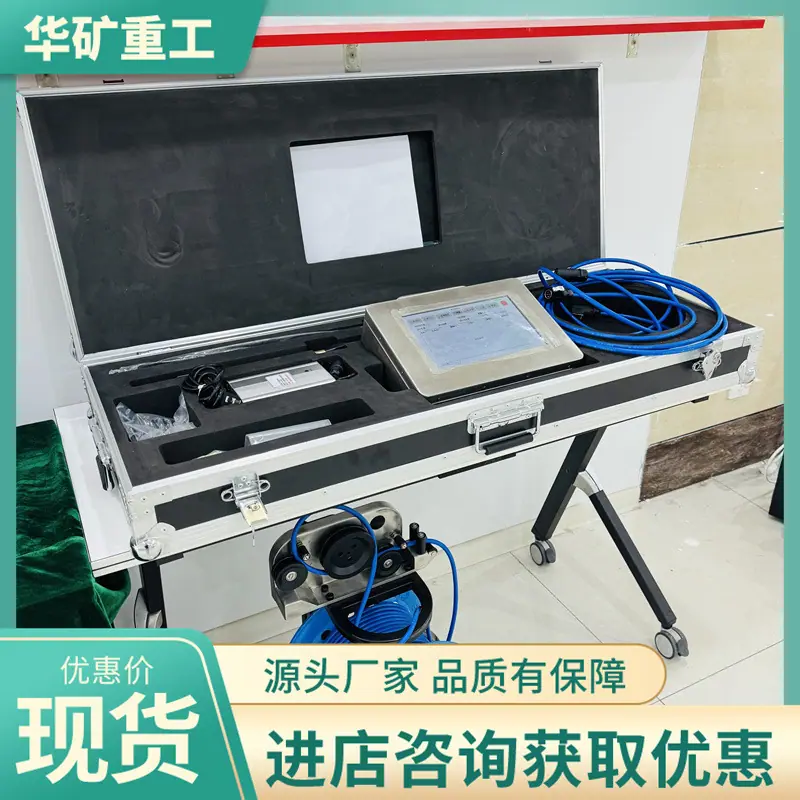

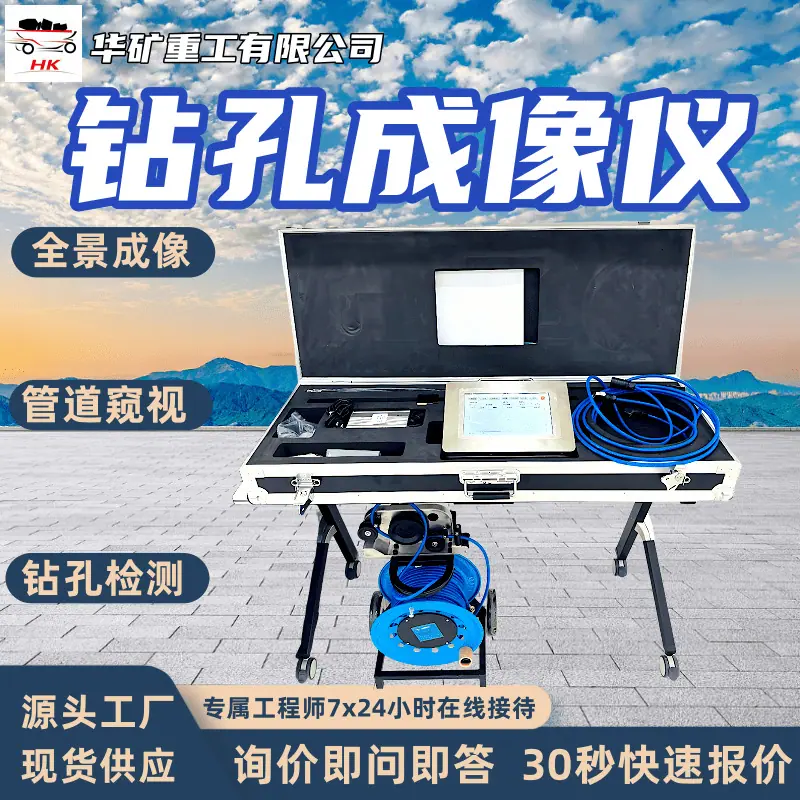

Introducción del producto de imágenes de perforación minera:

Este instrumento es adecuado para diversas inspecciones de perforación en las duras condiciones del subsuelo de las minas de carbón. Realiza imágenes y grabación de la pared completa del agujero, captura imágenes de ubicaciones clave y permite la magnificación local, etc. Se utiliza principalmente para observar la actitud y el desarrollo de fallas y fisuras, la ubicación de acuíferos, cuevas kársticas y salidas de acuíferos; observarMida el rumbo, el espesor, la buzamiento y el ángulo de buzamiento de las capas de carbón y otros cuerpos de mineral, el grado de ganga interestratificada dentro de la capa y el grado de fisuras de delaminación con las rocas del techo, etc.; distinga varios cuerpos estructurales geológicos como cuerpos de mineral, masas rocosas, capas de carbón y capas de suelo. El equipo adopta tecnología embebida avanzada y se basa enSistema Android para desarrollo de software, integrando adquisición y almacenamiento de imágenes de perforación, adquisición y almacenamiento de video, medición de trayectoria de perforación, medición de profundidad, imagenIntegra funciones como expansión y empalme, y puede satisfacer las necesidades de observación integrales e intuitivas de los usuarios para la perforación en una sola medición.

Parámetros del producto generador de imágenes para perforación minera:

• Tipo de producto Portátil

•Tiempo de trabajo continuo no menor a 8h

• Formato de grabación de video MPEG-4

• Pantalla táctil a color de 7 pulgadas

• Capacidad de almacenamiento no menor a 32G

• Peso del producto: unidad principal aproximadamente 2,5 kg, contador aproximadamente 1 kg

                             La sonda 26T pesa aproximadamente 0.8 kg, la sonda 42T pesa aproximadamente 1.2 kg

• El error de medición de profundidad no es mayor que ±1%

•Intensidad de luz no inferior a 1000 Lux

• Rango de medición de inclinación: ±90°, precisión: ±0.2°, resolución: 0.01°

•Rango de medición de acimut: 0°~360°, precisión: ±1,5°, resolución: 0,01°

• Rango de medición del ángulo de orientación de la herramienta 0°~360°, precisión ±1.5°, resolución: 0.01°

• Resolución no menor a 700 líneas
