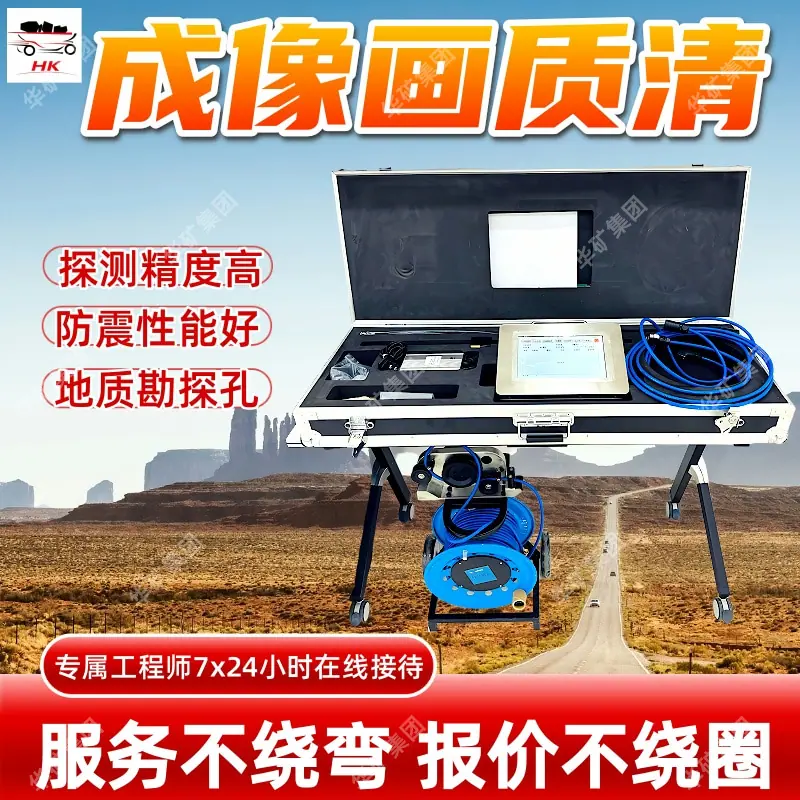

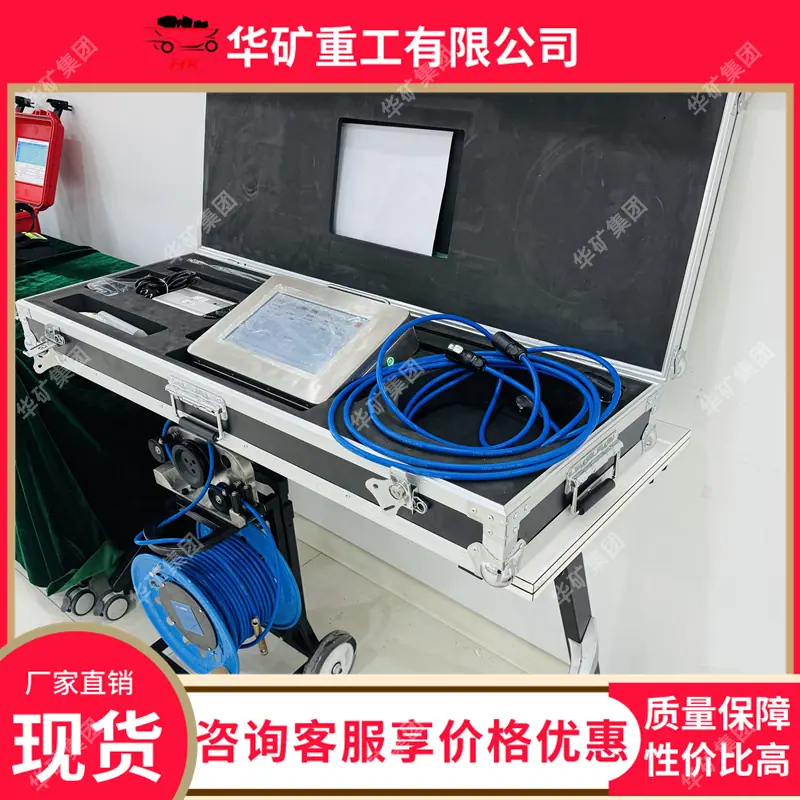

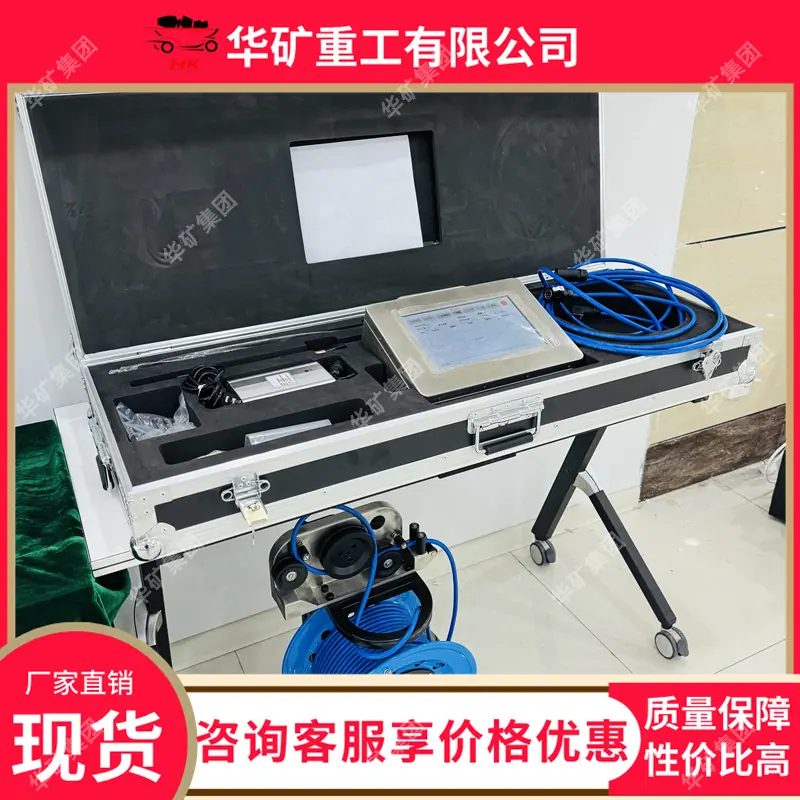

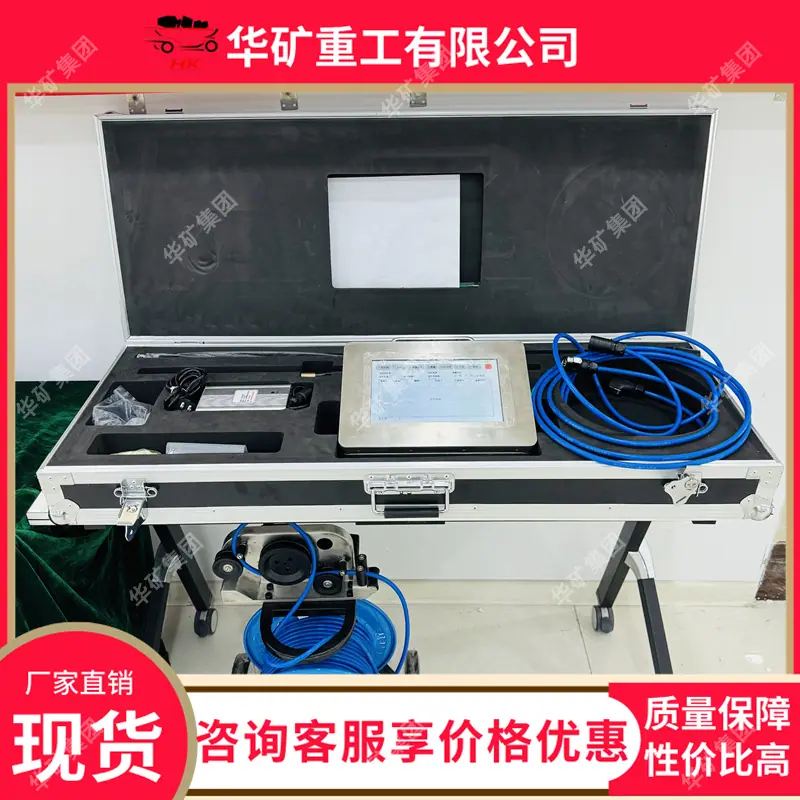

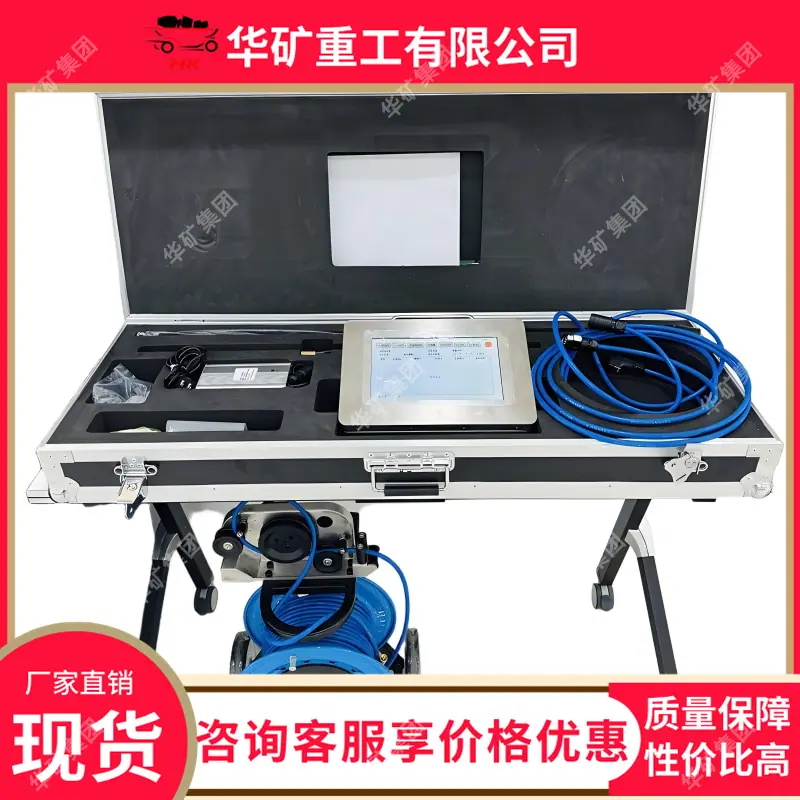

Analizador de Imágenes Panorámicas de Agujero de Perforación, Video de Imágenes Panorámicas de Pared de Diámetro Completo, Analizador de Imágenes Panorámicas de Agujero de Perforación Cxk12.8

1. Introducción del producto

El Imager de Perforación también se conoce comúnmente como Imager Panorámico en Perforación o Imager de Televisión de Perforación. Es un equipo de inspección especializado que puede adentrarse profundamente en la perforación para obtener imágenes completas y datos de actitud de la pared de la perforación, presentando intuitivamente la estructura geológica y la condición de ingeniería dentro de la perforación. Integra tecnologías de imagen óptica, transmisión de señales y procesamiento de datos, equivalente a enviar un "ojo" directamente a la perforación, permitiendo a los técnicos observar directamente las formaciones rocosas y los detalles estructurales a cientos o incluso miles de metros bajo tierra.

Baja la sonda de la cámara a la posición especificada en el pozo, recopila imágenes de la pared del pozo utilizando un procesador de alta velocidad y registra simultáneamente los parámetros de profundidad, azimut e inclinación de la sonda. Finalmente, puede generar resultados como grabaciones de video dinámicas de todo el pozo, fotografías de alta definición localizadas, mapas planos desplegados de toda la pared del pozo y gráficos columnares del pozo. El software de análisis profesional adjunto puede completar mediciones dimensionales, estadísticas de parámetros y archivo de datos, proporcionando soporte de información intuitivo y preciso dentro del pozo para la exploración geológica, la inspección de ingeniería y las operaciones mineras.

2. Clasificación del Producto

Clasificado por principio de imagen

Imager de Perforación Óptica

Este es el tipo más utilizado en el mercado actual. Obtiene directamente imágenes ópticas de la pared del pozo utilizando cámaras ópticas de alta definición. La claridad de la imagen es alta y la reproducción del color es fiel, lo que permite la identificación intuitiva de detalles como los colores del tipo de roca y los tipos de rellenos de fisuras. Se divide en dos categorías: panorámico y de vista lateral con cámara dual. Se utiliza principalmente para la detección en el pozo en pozos claros o ligeramente turbios. Los productos representativos incluyen el imagador de pozos mineros serie CXK, el imagador panorámico en el pozo LHGX-K1, etc.

Imagenador de perforación ultrasónica

La imagen se completa utilizando tecnología de escaneo por reflexión ultrasónica, que identifica el perfil de la pared del pozo basándose en las señales ultrasónicas reflejadas. No se ve afectada por la turbidez del agua en el pozo y aún puede realizar una detección eficaz en pozos turbios con alto contenido de sedimentos. Es adecuado para condiciones de trabajo complejas donde no es posible el reemplazo con agua clara y puede medir con precisión el diámetro del pozo y la extensión del colapso de la pared del pozo.

Clasificado por escenario de aplicación

Imagenador de perforación intrínsecamente seguro para minería

Especialmente diseñado para entornos operativos de alto riesgo en minas de carbón subterráneas, adopta una estructura intrínsecamente segura a prueba de explosiones y ha obtenido la certificación de seguridad para minería de carbón, lo que permite su uso seguro en entornos con riesgos de explosiones de gas y polvo de carbón. Los modelos representativos incluyen CXK7.2, CXK7.4, etc. Se utiliza principalmente para operaciones como perforación subterránea, registro geológico, detección de delaminación del techo, identificación de estructuras de exploración de agua y agujeros de drenaje, e inspección de calidad de lechada.

Cámara de Sondeo para Exploración de Ingeniería

Se utiliza principalmente en escenarios no a prueba de explosiones, como estudios geológicos para ingeniería de suelos, investigaciones hidrogeológicas, monitoreo de estabilización de taludes y detección de peligros en presas. Está diseñado para ser ligero, adecuado para necesidades de operación portátil y se puede adaptar a varios tipos de perforaciones, incluyendo pozos verticales, horizontales e inclinados.

Clasificado por forma y especificación

Imagenador de Perforación Portátil: La unidad principal es liviana y la configuración general es fácil de transportar, adecuada para detectar operaciones de perforación dispersas en el campo. La mayoría de los equipos tienen una batería incorporada y admiten operación independiente sin una fuente de alimentación externa.

Imagenador de Sondeo de Tipo Fijo/con Cabrestante: Emparejado con un cabrestante de profundidad dedicado, adecuado para la detección en sondeos profundos, con una profundidad de detección de hasta varios miles de metros. Principalmente utilizado para la exploración geológica en pozos profundos y la inspección de pozos hidrológicos.

3. Ventajas Principales

1. La información es intuitiva y completa

En comparación con el método tradicional de perforación y muestreo con barrena, puede obtener información continua de la pared de todo el pozo sin extraer muestras de roca, evitando los problemas de baja tasa de muestreo y pérdida de información clave en estratos fracturados; los resultados de imagen son intuitivos y visibles, lo que permite a los técnicos identificar directamente estructuras como fallas, fisuras, cavidades y planos de estratificación, sin necesidad de inferir a partir de indicadores indirectos, lo que reduce en gran medida el error del juicio empírico.

2. Detección precisa y fiable

Equipado con un contador de profundidad incorporado, una brújula electrónica de alta precisión y un sensor de inclinación, puede registrar sincrónicamente datos de profundidad, azimut e inclinación. La precisión de la medición cumple con los requisitos estándar de la industria: el error de medición de profundidad se puede controlar dentro de ±1%, la precisión del azimut puede alcanzar ±0.5°~±1.5°, y puede medir con precisión parámetros como la dirección, el ancho y el tamaño de las fisuras, proporcionando datos confiables para el diseño de ingeniería.

3. Adecuado para diversas condiciones de trabajo

Diferentes tipos de productos pueden adaptarse a la mayoría de las necesidades convencionales de detección de perforación: El tipo óptico puede satisfacer las necesidades de imagen de alta definición de la mayoría de las perforaciones en agua clara, y el tipo ultrasónico puede adaptarse a la perforación turbia; El rango de cobertura de apertura es amplio, con sondas correspondientes disponibles para diámetros de perforación de 22 mm a 800 mm. Puede operar normalmente en todos los tipos de orientaciones de perforación, incluyendo agujeros verticales, agujeros horizontales, agujeros inclinados, agujeros hacia abajo y agujeros hacia arriba.

4. Trabajo eficiente y respetuoso con el medio ambiente

Sin excavación por voladura y sin depender de altas tasas de recuperación de núcleos, puede acortar eficazmente el ciclo de operación de exploración y reducir los costos de construcción; la recopilación de datos de múltiples tipos para todo el sondeo se puede completar en una sola perforación, mejorando significativamente la eficiencia operativa en comparación con las pruebas de muestreo múltiples tradicionales, al tiempo que también reduce la perturbación de los estratos geológicos y el medio ambiente.

IV. Puntos de Venta del Producto

Especificaciones completas, gran adaptabilidad: Cubre modelos a prueba de explosiones para minería y modelos de exploración. Los productos están disponibles para diferentes diámetros de perforación y diferentes profundidades de detección, satisfaciendo las necesidades de los usuarios en múltiples campos como la minería, el transporte, la conservación de agua y la ingeniería geotécnica. Admite procesamiento personalizado para adaptarse a condiciones de trabajo especiales.

Imágenes claras, datos completos: Los productos convencionales están equipados con módulos de imagen de alta definición, con resoluciones de hasta 500-1600 líneas, capaces de resolver grietas finas a nivel de 0.05 mm-0.1 mm; una sola detección puede obtener múltiples tipos de resultados como video dinámico, fotos de alta definición, vistas desplegadas de toda la pared del pozo y gráficos de barras con anotaciones, satisfaciendo las necesidades de datos de varios escenarios como registro geológico, investigación de peligros e inspección de calidad.

Operación sencilla, conveniente para el uso y el mantenimiento: El producto portátil es pequeño y ligero, y puede ser movido y operado por una sola persona; La mayoría de los productos se desarrollan utilizando sistemas maduros, con interfaces funcionales claras, lo que permite la operación independiente después de un entrenamiento a corto plazo; El mantenimiento diario del equipo es sencillo y la vida útil es estable.

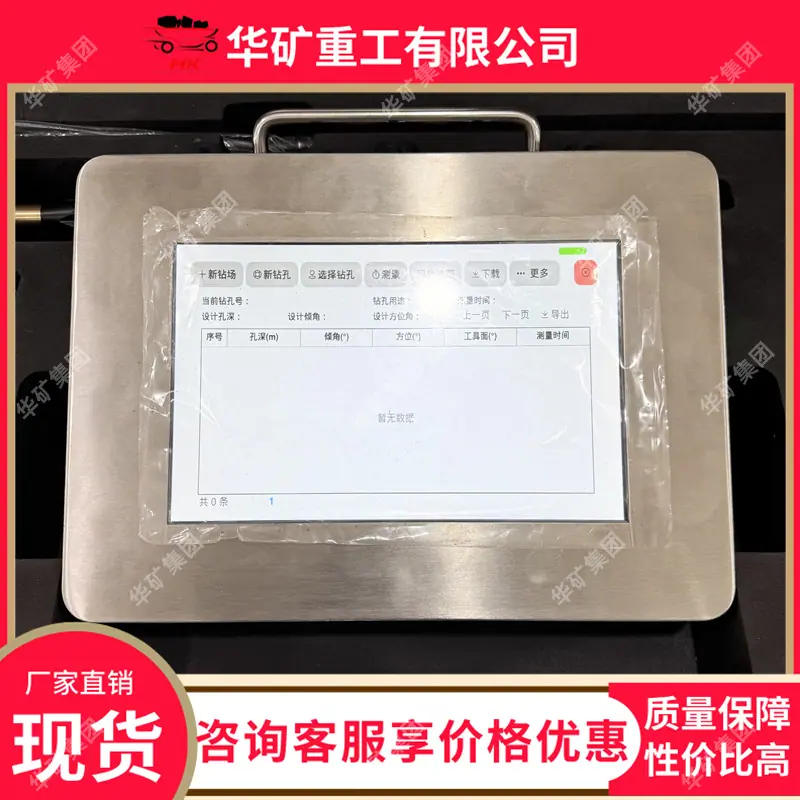

Datos rastreables, convenientes para el análisis: Admite el almacenamiento, la exportación y el procesamiento posterior de datos. El software de análisis incluido puede completar la medición de parámetros, la edición de imágenes y la generación de informes. Los datos se pueden archivar a largo plazo, facilitando la revisión del proyecto y el análisis de comparación de ingeniería posterior.
